新型磁悬浮振动筛工作原理及特点解析

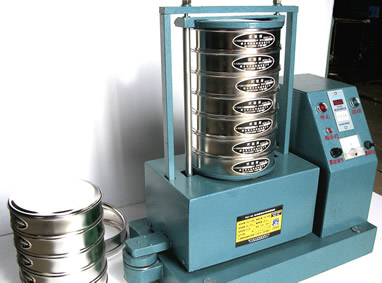

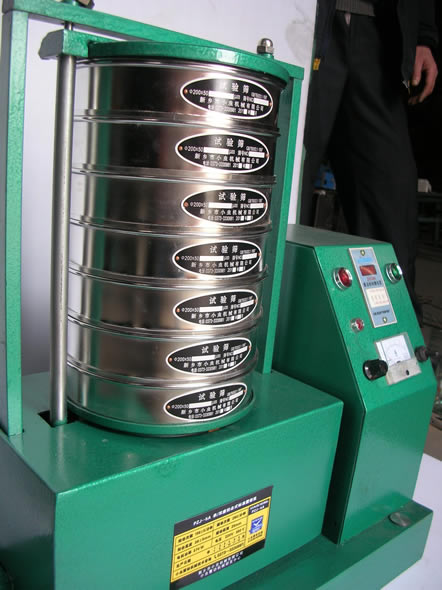

CXF—ZDS—200型磁悬浮振动筛
概述
      新产品磁悬浮多功能标准振动筛是新乡市小虫机械公司最新研制的，该筛机三功能为一体，上下振动、前后往复运动、左右摇摆.使物料在内产生了往复悬转运动，筛分任何物料都不会残留在网孔上，最细筛至5微米，该筛机填补了国内外筛机行业的空白.是一种新型的高科技新产品。

磁悬浮振动筛应用范围

    1 磁悬浮多功能振动筛.标准筛.设计新颖.结构更加合理科学.外观美.噪音小.体积轻.美观大方.操作方便。装有定时控制器，可随时调整工作时间。
    2.适用物料.微细颗粒.金属粉末.碳粉.化工粉末.食品粉末.制药粉末.金刚石粉建材.染料.陶瓷.橡胶.造纸.干湿粉末等多种。
    3.广泛用于.矿山.勘探.地质.化工.制药.染料.生物.磨料.食品.茶叶.学校.陶瓷.国防等

磁悬浮振动筛作用于原理

        磁悬浮振动筛，是一种新型的、涵盖了机械物理运动及高频电磁振动、集两种物理振动为一体的新型振动筛分设备，工作参数符合国家行业标准，配合实验筛、分样筛使用；针对行业有：化工、冶金、磨料、食品、医药、等行业的筛分、检验、生产工作。
电机带动齿轮通过同步带、传到主轴、经齿轮变速后、主轴按要求的速度转动，主轴带动偏心轮使滑板做往返运动，带动托盘中的实验筛左右摇动的同时加高频率振动。
磁悬浮式振动筛是以：电磁加起振装置作为振动源，其原理：通电后电磁装置形成磁场，起振装置悬浮在磁场中间，形成了上下高频振动频率，再通过底部托盘传导到安放在托盘上的一套从粗到细排列的筛具上，使得实验筛、分样筛中的物料上下、左右往返振动及运动，使每层实验筛、分样筛内只留下相同粒度的物料，达到了不同粒度的分离。

磁悬浮振动筛特点：

1、稳定性强;采用齿轮带动“同步带”传动方式、传动准确一致性好；转速比，准确、不会产生掉速、滑带现象，设备安装了数字显示定时器，设定好时间后到时自动停机。
2、维修维护成本低廉;因两齿轮之间采用“同步带”连接齿轮不会磨损、使用寿命长（维护只需换“同步带”）偏心轮采用了整体方式，安装方便、准确，传动部分采用的轴承为标准件不易磨损，成本低、易更换。
3、筛分效率高;筛分方式同时具备：往返、摇摆、振动三种运动，不会堵塞筛面，下料快筛分彻底。
4、体积小、洁净、操作方便；各功能在 操作面板上都可以单独操作。

磁悬浮振动筛功能

1、上下高频振动加左右摇摆前后往返运动、可以同时使用。
2、前后往返运动加左右摇摆可以单独使用。
3、上下高频振动可以单独使用。
4、筛分效率高、可筛至5um 以粗。
磁悬浮振动筛主要参数

序号 名称 单位 数值
1 筛面直径 mm Φ200/100/75
2 筛面层数 层 1——8
3 摇摆次数 次/分 290
4 往返距离 mm 25
5 往返次数 次/分 290
6 振动次数 次/分 3000
7 振幅 mm 0——3
8 电动机 功率 KW 0.37
  转速 转/分 1400
9 外型尺寸 mm 660X470X800
10 整机重量 KG 105
