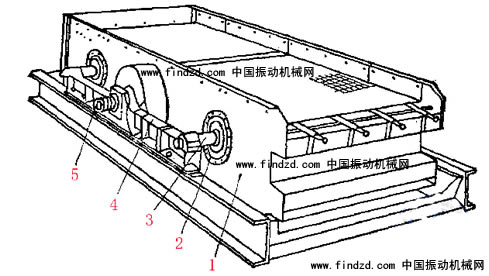

中国振动机械网配图：偏心轴式圆振动筛

         2YAH2148型圆振筛是海南矿业公司选矿的主要设备之一，经过一段时间运转，圆振筛偏心轴安装轴承处的轴径局部磨损，容易引起轴承损坏，已不能满足生产要求。经过选矿厂修复后，保证了企业的正常生产，且节约了配件成本。

修复工艺论证

         2YAH2148型圆振筛偏心轴两端部轴径中心与轴承位置轴径中心偏心3.2mm，偏心轴长2 487 mm，最大直径Φ206 mm，重量近565 kg。因现需修复Φ140 mm处尺寸，偏心轴两轴端已有中心孔不符合机加工要求。如图所示1。

         2YAH2148型圆振筛属自定中心振动筛。根据自定中心振动筛的胶带轮中心应位于轴承中心与偏心块的重心之间，并使带轮的中心线位于偏心块与振动机体合成的质心上的优点，对偏心轴和平衡轮的结构进行改进，将轴上偏心3.2 mm改到平衡轮上，具体改进如下。

对偏心轴的改进

        将偏心轴轴承位置的轴径中心与轴端轴径（与平衡轮及胶带轮联接位置）中心改为1个中心，解决了轴端中心孔线与轴承位置中心孔线偏心3.2 mm的难题，就可修复Φ140mm轴径处尺寸改进后的偏心轴尺寸。如图所示2。

对平衡轮的改进

        为保证胶带轮中心（与平衡轮外径为一个中心）与轴承中心偏心3.2mm，将平衡轮内孔中心与外径中心改为偏心3.2 mm，既将原来轴上的偏心3.2mm改到平衡轮上，通过对平衡轮端面划线，找出内孔中心与外径偏心3.2 mm，再修复内孔处尺寸。

旧件修复

填焊

（1）预热。在轴两端Φ140 mm及平衡轮内孔Φ110 mm处先预热，保持填焊处温度相同，降低填焊处填焊完后冷却时保留的残余内应力。

（2）为减少变形采用对称式填焊。

（3）分时间，间断性多层式填焊。一次填焊面积不能过大。

机加工

填焊完自然冷却后按以上制定的修复工艺要求加工，以保证所有尺寸要求符合原始尺寸要求。

结语

        按以上方案实施后，均达到预期效果，既保证了带轮中心（与平衡轮外径同中心）与轴承位置中心偏心3.2mm，且带轮中心位于轴承中心与偏心块重心之间不变，保证了筛分效果及企业生产的顺利进行，又为企业每年节约了5万元左右的配件成本。
（郭静勤  海南矿业股份有限公司选矿厂）
