反共振振动筛的主要优势特点及应用研究分析

2012-09-03 来源: 中国振动机械网
        反共振振动筛理论由东北大学刘杰教授在上世纪九十年代提出。在二00六年国家自然科学基金立项,在校内完成全部试验,达到实用化程度。      ..

        反共振振动筛理论由东北大学刘杰教授在上世纪九十年代提出。在二00六年国家自然科学基金立项,在校内完成全部试验,达到实用化程度。
        FGZS型反共振振动筛,包括有:筛箱为上质体、激振体为下质体、主振弹簧、激振器、隔振弹簧、基础、电机等,筛箱上质体是反共振振动筛工作部分,激振体下质体是驱动部分,在激振体上装有激振器,筛箱和激振体之间通过主振弹簧相连,激振体通过隔振弹簧坐落在基础上,电机安装在电机架上,并通过传动轴与激振器相连。
        振动筛主要应用于冶炼企业和矿山。其中钢铁企业极其相应矿山及煤矿选矿厂应用非常广泛。在钢铁企业中用于烧结石矿料的筛选,这时钢铁生产的必须工序。在大型钢铁企业,需要大、中、小各型振动筛,数量最多可达到上千台。在煤矿选矿厂中主要使用大型振动筛,最大达到5mX9m,并且数量很大,大型选矿厂需要上百台这样的设备。
        目前国内生产振动筛的企业主要集中在河南新乡和辽宁鞍山,这两地原有两个大型矿山机械生产企业,后先后消失,但是衍生出近千家小型企业,经过不断发展有些已经拥有一定规模。
        现在国内生产的振动筛有一些共性的问题:
        1、 振动大。由于振动部分质量很大,所有振动传到到基础是仍然非常强烈,这就造成工作人员无法长时间在设备附近,最长十分钟,超过这一时间,人无法忍受并且可能受到伤害。并且厂房建筑成本增加,需要特别设计,普通厂房无法承受这样的振动。
        2、 设备寿命短。由于振动强烈,对结构的冲击非常大,结构疲劳损伤严重,一般设备寿命在3-5年,最多6年左右就需要更换新设备。
        3、 没有考虑节能。由于参振质量很大,激振力就要求大。这一造成激振电机功率很大,一般在50千瓦左右。

        FGZS型反共振振动筛主要优势:
        针对原有振动筛的特点,FGZS型反共振振动筛均有很大的提高:
        1、 激振器安装在下质体,只有上质体参振,参振质量很小,所以激振力就很小,这一传到基础上的振动就很轻微了,工作人员在设备附近几乎感觉不到基础的振动,工作环境有巨大的改善。并且设备基础及厂房建设同普通厂房没有区别不需要特别加固。
        2、 由于参振质量很小,振动对设备结构的冲击也很小,所以设备的寿命得到极大的延长,10年内只需要更换易损件,主体结构不需要更换。
        3、 由于参振质量的变小,所要求的激振力也很小,激振电机的功率可以减小50%左右,如果采用变频调速设计,可以节能50%以上。
         4、 设备整体经过优化设计,并且由于激振器安装在下质体,下质体的结构大为简化,重量降低。整机重量可以降低30%左右。
        反共振振动筛系高效新型的筛分设备,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

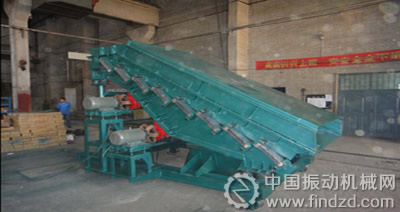

FGZS型反共振振动筛

型号
筛面
规格
进料
粒度
处理量
电机
功率
振动
频率
双振幅
筛面
倾角
(长×宽)
mm
(t/h)
kw
(Hz)
(mm)
AVS 1237
3700×1200
≤200
10-100
3.7×2
16
6-8
15
AVS 1237
3700×1200
≤200
10-100
3.7×2
16
6-8
15
AVS 1443
4300×1400
≤200
10-150
3.7×2
16
6-8
15
AVS 1443
4300×1400
≤200
10-150
3.7×2
16
6-8
15
AVS 1443
4300×1400
≤200
10-150
3.7×2
16
6-8
15
AVS 1548
4800×1500
≤200
15-200
5.5×2
16
8-10
15
AVS 1548
4800×1500
≤200
15-200
5.5×2
16
8-10
15
AVS 1848
4800×1800
≤300
50-500
5.5×2
16
8-10
15
AVS 1848
4800×1800
≤300
50-500
5.5×2
16
8-10
15
AVS 1848
4800×1800
≤200
50-500
7.5×2
16
8-10
15
AVS 1860
6000×1800
≤300
80-600
7.5×2
16
8-10
15

附:以上表格仅供参考,实际应用要根据客户要求做适当改动

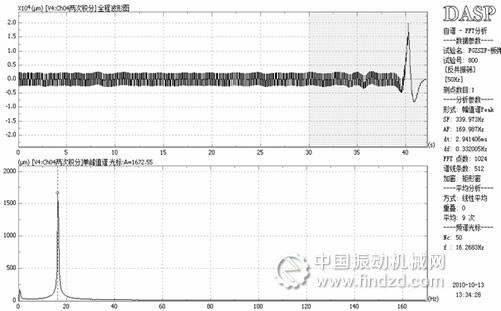

FGZSZF-振动检测分析报告
分析参数:
试验名: FGZSZF-上质体   试验号: 800   试验对象: 反共振振动筛筛   工况: 50Hz  物料重量:300Kg
采样频率: 339.973Hz ; 分析频率: 169.987Hz ; dt: 2.941406ms ; df: 0.332005Hz
分析点数: 1024 ; 谱线条数: 512 ; 加窗: 矩形窗
全程分析方式:线性平均 ; 范围: 1 ~ 14 块
结果图形:
反共振振动筛筛

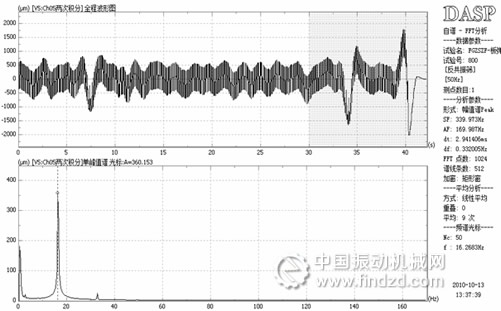

FGZSZF-振动检测分析报告
分析参数:
试验名: FGZSZF-下质体    试验号: 801    试验对象: 反共振筛    工况: 50Hz
物料重量:300Kg
采样频率: 339.973Hz ; 分析频率: 169.987Hz ; dt: 2.941406ms ; df: 0.332005Hz
分析点数: 1024 ; 谱线条数: 512 ; 加窗: 矩形窗
全程分析方式:线性平均 ; 范围: 1 ~ 14 块
结果图形:
FGZSZF反共振振动筛-振动检测分析报告

FGZSZF反共振振动筛-振动检测分析报告
