一、目前国际国内振动筛分状况

        自20世纪40年代，粉体工程散体物料的筛分开发采用了振动筛分至今，生产中广泛应用的无论直线、圆、椭圆等振动筛，它们均为单频率单轨迹周期加速抛掷筛分的振动筛。

         由于它们振动筛分的状态是物料下落在筛面行之非起抛区，且与下行筛面软贴合，并在下行筛面上滑移一时段，当筛机进入正向加速时，再开始下一次抛掷。

        所以，当物料落在筛面上后，便顿失碰撞活化、析离透筛运动；并且开始了对筛面的卡塞、粒堵、聚附、板结，使下次抛掷弹力大减，丧失了通过弹性抛掷强化物料在空间碰撞剪切活化析离作用；更使下次落料透筛条件恶化……如此，周而复始，则当物料几何、物理、力学等性质状态（如，物料互联、聚合、黏聚、内外摩擦等所形成的结合强度、抗剪能力；物料潮湿、含水而造成的呈黏、沉积、聚附、板结等不良变化；物料形状、粒度、粒度级配、料层厚度等所产生的干扰；等等）对振动筛分的阴抗影响较小时，如物料为颗粒料、松散、干燥、颗粒形状规则（如包络类圆）、料群粒度级配好、料层厚度合理……时，对筛面的卡塞、粘堵、聚附、板结亦较快形成，亦须经常清理筛面，方能延续筛分，且筛分效率很差，生产处理能力很低；而当物料几何、物理、力学等性质状态对振动筛分的阻抗影响较大，如物料为粉粒块混合料，潮湿含水呈粘，颗粒形状无序纷杂，料群粒度级配不好，料层厚度不合理……时，对筛面的卡塞、粘堵、聚附、板结即刻形成，即使时时清理筛面，工况也不好，筛分质量效率极差，其实也即丧失了筛分作用。

         综上，这些直线、圆、椭圆等单频率单轨迹周期加速抛掷筛分振动筛，主要存在如下问题：

         1、自身振动运动动力机能特性弱点所产生的对筛面的卡塞、粘堵、聚附、板结等影响振动筛分的现象严重；

         2、自身振动运动动力能机能特性弱点使加速抛掷无弹性且疲软，致使物料在空间的碰撞剪切、活化析离等作用微弱；

         3、由“1”、“2”所造成透筛能力、速率不高；

         4、筛分质量、效率较低；

         5、生产处理量难以保证；

         6、物料几何、物理、力学等性质状态阻抗影响较大时，振动筛分的作用和能力丧失。

二、济南杰顺工贸有限公司-山东省源流振动工程技术开发中心专处技术：多频振动筛

       多频振动筛，为多频率同轨迹或异轨迹同激振力或异激振力关联振动多次加速抛掷筛分振动筛，其振动运动动力机能、特性作用，使被筛分物料在筛面上时、在离开筛面后、在下落中、在空间……始终受到连续不断地、永不重复地、功能交织地、刚性强劲地加速弹抛、碰撞剪切、分离活化、骨架支撑、析离透筛作用……从而能动有力地打破了前述半个多世纪以来广泛应用的单频率单轨迹的直线、圆、椭圆等振动筛难以克服的实际复杂的散体物料的几何、物理、力学等性质状态对振动筛分的阻抗影响；强劲有效地消除了前述半个多世纪以来诸筛机存在的筛面卡塞粘堵聚附板结严重、筛面透筛能力速率不高、筛分质量效率难以保证、筛分生产率不理想、物料性质状态恶劣时丧失筛分能力、等等问题，使粉体工程散体物料振动筛分进入了混沌自组——散体物料振动筛分之化境，极大程度地实现了科学先进的振动筛分，接近了人们对振动筛分的期望。

三、多频振动筛的技术型式

        1、其最少振动频率种数不少于2种，具体振动频率种数是2种、3种、4种、5种……视能形成如前所述振动运动动力机能，打破被筛分物料的几何、物理、力学等性质状态对振动筛分的阻抗影响，克服被筛分物料对筛面的卡塞、粘堵、聚附、板结等阻碍振动筛分的现象，以及筛分要求等等，而确定。

         2、其不同频率同或异轨迹同或异激振力关联振动的激振器在筛体长度上分布设置，具体位置是在前、在中、还是在后……视能形成如前所述振动运动动力机能，打破被筛分物料的几何、物理、力学等性质状态对振动筛分的阻抗影响，克服被分物料对筛面的卡塞、粘堵、聚附、板结等阻碍振动筛分的现象，以及筛分要求，等等，而确定。

         3、激振器可为电动机激振器、可为机械机构激振器，等等。

         4、激振器可安装在筛体上部、可安装在筛体下部，等等。

         5、筛体可座式安装，可悬挂式安装……

         6、筛体内可安装1层筛面、2层筛面、3、层筛面……多层筛面。

         7、筛机的振动型式有：

         几个激振器均作圆振动——筛机作几频率、激振力、圆之关联振动；

         几个激振器均作椭圆振动——筛机作几频率、激振力、椭圆之关联振动；

         几个激振器均作直线振动——筛机作几频率、激振力、直线之关联振动；

         几个激振器有的作圆振动，有的作椭圆振动——筛机作几个频率、激振力、圆与椭圆之关联振动；

         几个激振器有的作圆振动，有的作直线振动——筛机作几个频率、激振力、圆与直线之关联振动；

         几个激振器有的作椭圆振动，有的作直线振动——筛机作几个频率、激振力、椭圆与直线之关联振动；

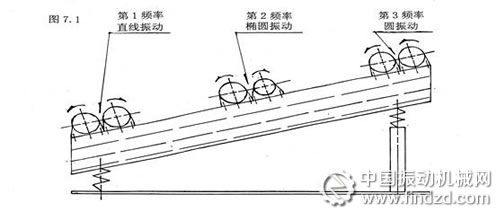

         几个激振器有的作圆振动，有的作椭圆振动，有的作直线振动——筛机作几个频率、激振力、圆与椭圆及直线之关联振动；见下图

即有以下组合：

a;  激振器上装，3（或2、4、5……）频有圆有椭圆有直线之振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；激振器上装，3（或2、4、5……）频均为圆振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；

b;  激振器上装，3（或2、4、5……）频均为椭圆振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；

c;  激振器上装，3（或2、4、5……）频均为直线振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；

d;  激振器上装，3（或2、4、5……）频有圆有椭圆之振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；

e;  激振器上装，3（或2、4、5……）频有圆有直线之振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；

   f; 激振器上装，3（或2、4、5……）频有椭圆有直线之振动，筛面3（或1、2、4、5……）层，筛体座（或悬）式安装；等等

四、多频振动筛的特性机能——极化效能

        1、由2台以上（包括2台）不同频率、同或异轨迹、同或异激振力的激振器是（视能形成前述振动运动动力机能，打破被筛分物料几何、物理、力学等性质状态对振动筛分的阻抗影响，克服筛面卡塞、粘堵、聚附、板结等阻碍透筛现象，以及筛分要求，等等）在筛体长度上分布设置的，故筛体上，既有每台激振器的独立作用，又有相邻两台之间的关联作用，又有所有激振器的关联作用，故被筛分物料受到的作用是多重的、交叉的、不间断的、变化着的……故其此振动运动动力机能特性、使被筛分物料在筛面上时、在离开筛面后、在下落中、在空间……始终受到连续不断地、永不重复地、功能交织地、刚性强劲地加速弹抛、碰撞剪切、分离活化、量架支撑、析离透筛作用……从而能动有力地打破了实际、复杂的散体物料的几何、物理、力学等性质状态对振动筛分的阻抗影响，强劲有力地消除了被筛分物料对筛面的卡塞、粘堵、聚附、板结等恶劣现象，全面彻底地解决了前述半个世纪以来诸筛所存在的透筛能力速率不高、筛分质量效率难以保证、生产处理量不理想、物料性质状态恶劣对振动筛分阻抗影响大时筛面卡塞粘堵聚附板结严重彻底丧失筛分能力、等等问题……，使振动筛分进入混沌自组效能极化之状态。

         2、由于“1”，此多频振动筛的振动运行强劲平稳，对被筛分物料作用刚劲有力，能较宽适应来料变化的影响，对被筛分物料活化透筛具有较硬特性。

         3、由于“1”、“2”，此多频振动筛的能耗小于前述半个多世纪以来的诸筛，但筛分性能、能力、效率大增。

         4、由于“1”、“2”，此多频振动筛透筛迅猛，筛分效率高、生产率大，工作稳 定有力。

         5、结构、机构简单，动刚度疲劳强度条件好，安装使用方便，运行可靠，使用寿命长。

         6、此多频振动筛可广泛应用于各行各业粉体工程散体物料的检查、分级、除粉、除杂、脱水、脱泥等筛分作业，乃二十一世纪振动筛分技术的革命性发展。

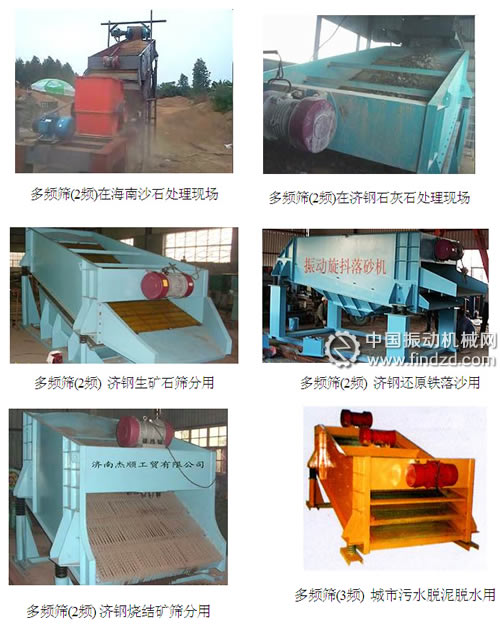

多频振动筛实际引用案例
