美国总部

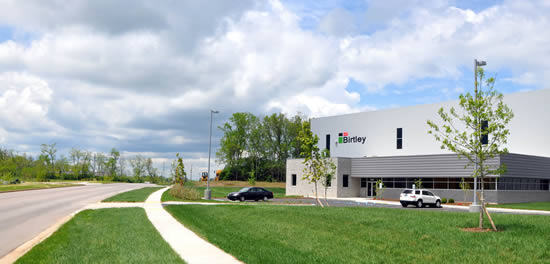

美国伯特利工业设备公司是一家煤炭设备制造和技术服务公司，总部位于美国肯塔基州莱克星顿。建有现代化的生产和装配车间，配备有先进的生产和测试设备，包括现代数控机床和加工中心、机器人焊接工作站 及重型动平衡机等。生产车间都装有重型起吊设备（最大起重能力达35吨），可完成各型筛分机、离心机和旋流器等大型设备的加工和组装。工厂中还设有4300平方英尺的现代喷涂工作台，可进行复杂的室内喷漆作业，同时保持清洁安全的作业环境。

该公司产品主要包括振动筛分机、离心机和旋流器等煤炭洗选设备，这些设备用于将世界上储量最丰富且消耗量最大的化石燃料-煤炭，转换为更清洁高效的能源。

伯特利公司生产的设备在煤炭洗选过程中发挥着重要作用，这是洁净煤增值链条中燃前阶段的第一个也是最重要的一个环节。

更洁净的煤始于伯特利代表的筛分、洗选、脱水和干燥技术，这些技术为去除原煤中无法燃烧的外来杂质和多余水分提供了更安全、经济和环保的方法。处理后的煤炭重量减少且热值增大，从而提高了燃烧效率。同时降低了从煤炭产地到消费市场的运输成本，并减少了酸雨污染物、悬浮颗粒物以及温室气体的排放量。伯特利为用洁净煤来营造更绿色的环境而感到骄傲。

中国代表处

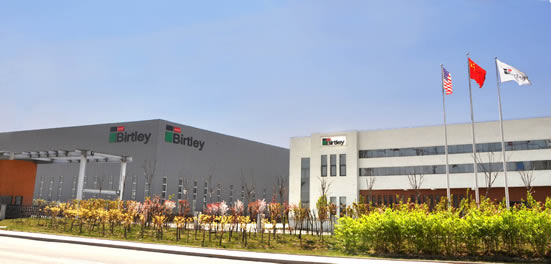

伯特利（天津）工业设备有限公司成立于2010年8月，该公司位于天津西青经济开发区，占地面积30982平方米，总建筑面积17954.8平方米。主要致力于振动筛分设备和物料干燥成套设备等的专业化设计、生产和销售，旨在为客户提供优质的分选和清洁能源处理设备。

2012年6月在北京设立中国代表处，主要负责伯特利在中国的产品销售、技术咨询及售后服务等业务，为客户提供全方位的服务。

伯特利振动筛分机

伯特利振动筛分设备包括弛张筛，香蕉筛，水平直线筛和高频筛等几大类型，共80多种规格型号。适用于煤炭洗选过程中的分级、脱水、脱介、脱泥等工艺。

特点：

侧板采用整板制造，通过高精度水下等离子数控切割钻孔加工中心完成，无切割应力和变形。侧板全部Huck 连接，无焊缝，极大程度上避免了侧板的开裂。

横梁为矩形无缝管结构，截面强度更合理，横梁外部粘贴高品质耐磨橡胶，保证横梁表面耐磨损，耐腐蚀和耐冲击。

筛机整体经过抛丸处理，并使用船舶重防腐漆防护，提高抗锈蚀能力。

筛机采用钢制弹簧或橡胶弹簧，隔振效果好，隔振率97% 以上。

振动筛配备高效大激振力激振器，采用特重载设计，激振器轴承寿命40000 小时以上。

振动筛配备最高质量的高效筛板，为用户提供更高寿命和筛分效率的产品，为用户节约维修成本。


　　产品介绍：

　　伯特利弛张筛

伯特利弛张筛是一种用于对细、粘、湿（如粘性较大的高水分原煤及焦炭的中、细粒度的分级）等难筛分性物料进行筛分的设备，尤其是在所处理的物料易于堵塞筛网的情况下，弛张筛能够以相对较小的筛网面积达到非常高的筛分效率，并保证筛网不堵塞。广泛应用于煤炭、电力、煤化工、冶金、建材等行业。

伯特利弛张筛主体筛框是传统圆振动筛，利用飞轮摆块为筛体提供激振力，使筛体产生圆运动方式。高效聚氨酯筛板被安装在固定横梁（与筛体相连）和浮动横梁上（与浮动平衡梁相连），由于筛体和浮动平衡梁的交错运动带动筛板拉紧-松弛，形成弛张运动。剪切橡胶弹簧和导向板簧将激振力传递给浮动平衡梁，使浮动平衡梁做直线运动。


　　Birtley驰张筛的主要特点：

激振强度可达50g，可解决粘细物料的筛分。

同等筛分面积的筛分设备，所需电机功率最小。

高弹性聚氨酯筛板具有极好的耐磨性，设计使用寿命超过4000小时。筛板采用压入撬出式安装，便于筛板更换维护。

低噪音，设计隔振效果97%以上。

采用偏心飞轮式单轴惯性激振器，激振器轴承设计使用寿命20000小时以上，可通过调整偏心飞轮的角度来调整激振器激振力大小。

最大设备规格达3m（宽）×12m（长）。

筛分效率可达95%以上。

　　伯特利香蕉筛

　　伯特利香蕉筛为多角度设计，配备高效激振器连续运转，激振强度达4.5-5g，可应用于分级筛、脱介筛和脱泥筛。

高速入料分层段


　　入料段筛分角度大，物料移动速度快，宜筛物料能快速透筛，将大物料与细物料分开，起分层作用。

中速筛分段


　　筛分角度变小使物料移动速度减慢，形成料床，主要的筛分透筛在此阶段完成，也有部分分层作用。

低速排料段


　　筛分角度继续变小，与筛孔尺寸接近的物料在此段完成筛分，主要是检查筛分作用.

• 比常规的水平筛或倾斜筛提高50%左右的处理量。

• 同等筛分面积，设备占据空间更少。

• 采用直线振动方式，与普通圆振动形式相比振动强度大，激振器转速更高，物料流动更流畅，处理量更大。

• 可配备模块式全聚氨酯筛板、不锈钢条缝筛板和耐磨板筛板等多种筛板，便于用户维修更换。

• 适合湿式和干式筛分。

• 可替代弧形筛和水平筛的传统工艺布置组合。

• 可选择单层和双层筛面。

• 最大设备规格达4.3m宽x9m长。

　　 伯特利水平直线筛

      　水平直线筛在增大筛分宽度时，受主轴的机械变形降低轴承寿命的原因，而无法超过一定的宽度限制。配置了激振器的水平直线筛就是基于解决此问题而发展出的。伯特利水平直线筛采用重型设计，广泛用于分级、脱水和脱介。

     　 直线筛的激振器是有两个单不平衡重激振器组合而成，这两个相同的单不平衡重激振器的两根轴同步异向旋转，在各瞬间位置时，两根轴上所产生的离心惯性力沿X-X方向的分力总是相互抵消，而沿Y-Y方向的分力总是相互叠加，因此就形成了沿Y-Y 单一方向的激振力，依靠这个力驱动筛箱作直线往复振动。

• 直线运动方式，物料不易堵筛孔，筛板寿命比传统圆振动筛要长，是传统圆振动筛升级的首选。

　　• 设计紧凑，可满足用户现场空间要求设计。

　　• 用于分级时，可通过调整筛子倾角来改变筛分处理量。

　　• 整机有限元分析设计

　　• 全Huck连接

　　• 配1个或多个进口激振器

　　• 可配置单层或双层筛板，筛板可选择不锈钢条缝、不锈钢冲孔、全聚氨酯、耐磨板冲孔等多种类型。

　　伯特利高频筛

伯特利高频筛采用45°入料段和-5°中间工作段的组合结构，提高脱水能力。配备双进口激振电机，转速达1450RPM，形成直线运动方式。可应用于煤泥脱水，金属矿石和人工沙石料脱水。

• 矿浆落入45°倾角的入料筛面获得快速的排水；

　　• 在两个筛面夹角区域形成“水池”，粗物料堆积形成料层；

　　• 转动相反方向的激振电机形成直线运动，使固态物料上移，水通过筛板排除；

　　• -5度倾角设计的中间段的排料端可促进形成料层，此料层作用类似于“过滤器”，将水和固态物料分离，达到脱水效果。

　　• 两台旋转方向相反的震动电机形成直线运动方式，与传统圆振动脱水比，减少筛孔堵塞，增加脱水处理能力。

　　• 入料段45°倾角设计，便于矿浆快速形成料床；中间段和排料段-5°设计形成“缓坡”，减缓物料运动，有助于透筛。

　　• 进口激振电机，防护等级达IP66，维护量低。

　　• 筛板可配备模块卡槽式全聚氨酯或不锈钢条缝筛板，安装简单。

　　• 隔振弹簧选用进口橡胶弹簧，在湿式筛分环境比钢制弹簧寿命更长，用户维护量更低。同时大大减少侧摆。

　　• 最大设备尺寸达2.4M宽。

伯特利产品可广泛用于煤炭、钢铁、岩石等行业，适用物料处理工艺过程中的分级、脱水、脱泥、脱介及干燥等的应用，包括各种难筛分中细物料处理。同时还可为用户提供设备大修、部件更换及备件加工等服务。

伯特利产品在设计和制作过程，吸收最先进的振动技术和多年制造、使用、维护经验，通过精确的有限元分析设计和精细的制造，保证产品具有使用寿命长、筛分效率高、易维护等。
