珲春金铜矿位于中国吉林省珲春市，处理低品位铜金矿石。矿石比重2.73 t/m3，中等偏硬且韧性高。

改造前：JM1312+3H6800（CH660）

2007年开工建设10,000t/d破碎系统，2008年8月投料试车，全套采用某欧洲进口破碎机，两台国产3.6x7.2m双层振动筛，筛孔16x26mm。十个月的生产证明，实际系统能力434t/h，70%-12mm，与设计10,000t/d、95%-12mm相差甚远，破碎系统满足不了磨矿能力的要求。生产过程中发生的主要问题是：

1. 粗碎排矿粒度粗，造成中碎经常发生大块卡堵，影响了系统正常生产，表现为中碎卡脖子；

2. 调小颚破排矿口，中碎进料顺畅时，颚破能力太小，成为系统瓶颈，中细碎不能吃饱；颚破常无法咬住大块矿石，大块在破碎腔内“上下滑动”，影响了粗碎能力；

3. 权衡矛盾后，厂家免费提供了一台S6800（CS660）替换H6800（CH660），加大了中碎进料口，实现流程畅通；

4. 中碎产出的细粒级含量很少，在排料口55毫米时，S6800的通过量为623吨/小时，小于12毫米含量为9.8%，导致细碎能力不足的问题非常突出，不得不将筛孔从试车时的14毫米更换为16x26mm。

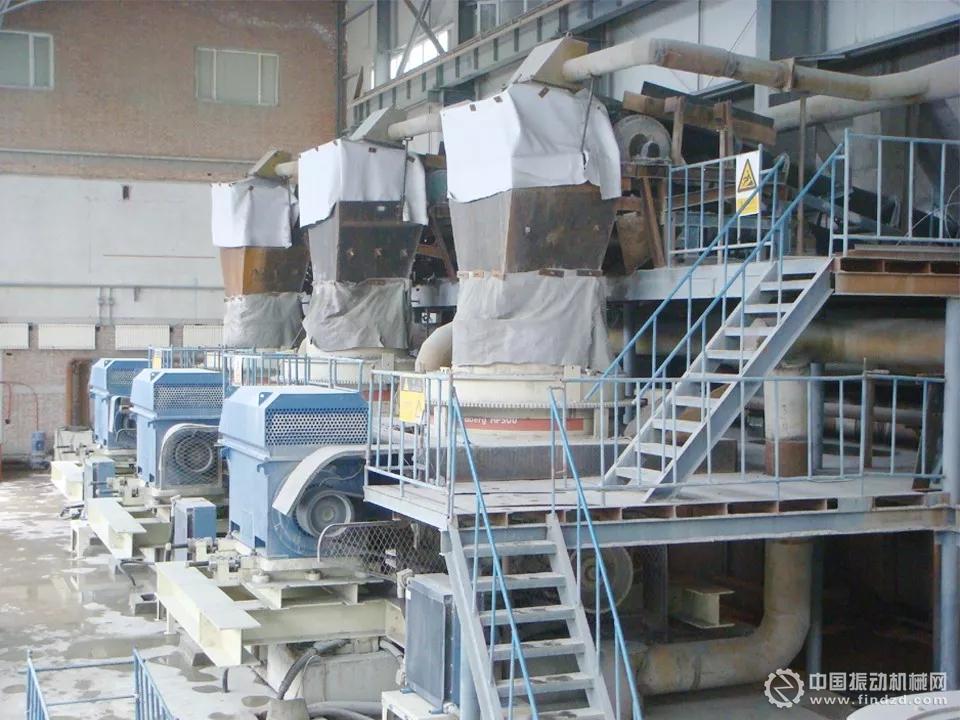

　改造后：C160+3HP500

2009年5月在10内天破碎系统全部更换为美卓诺德伯格破碎机，到2009年11月底，系统能力达到600t/h，85%-12mm，破破碎系统其它设备维持不变，筛网从改造前的16x26毫米变成现在的14x30毫米。在磨机不变的情况下，破磨系统能力达到11500吨/天，破碎系统满足了磨矿能力的要求。

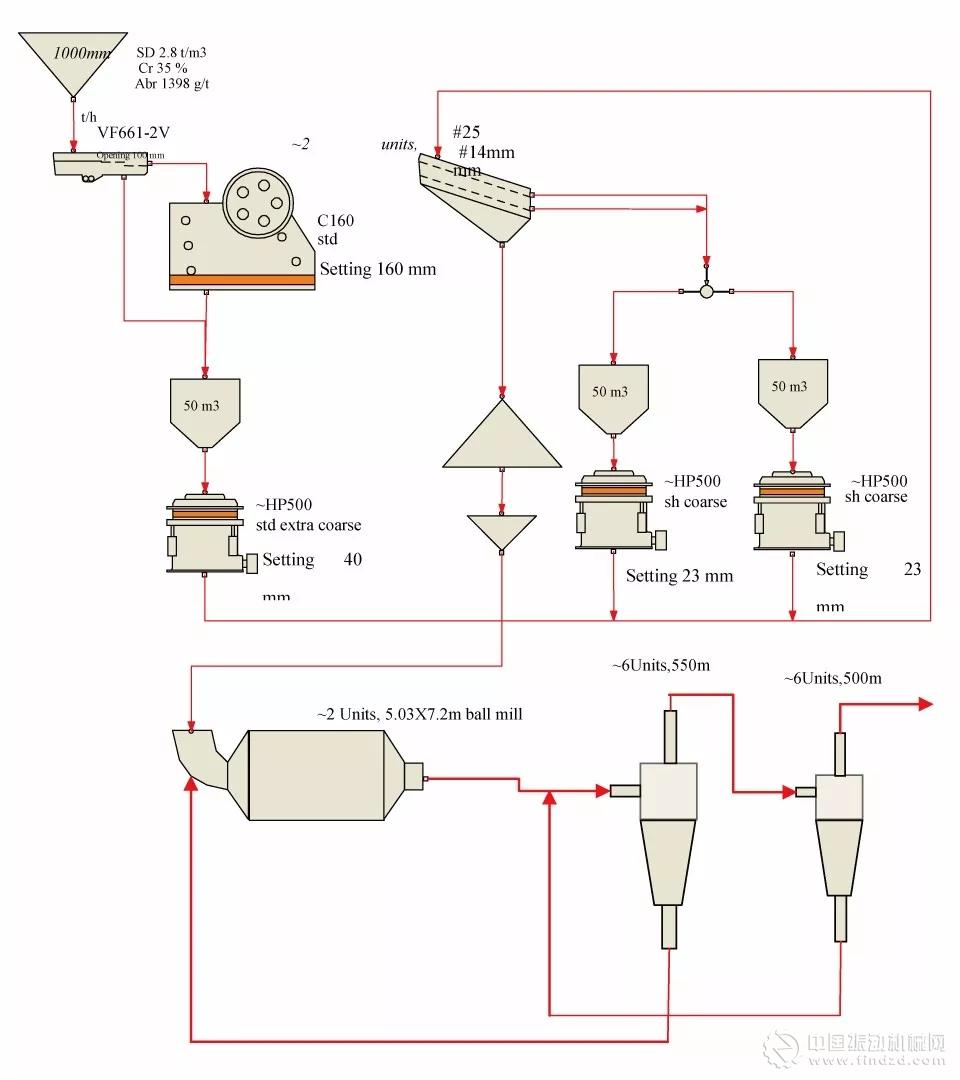

改造后的碎磨流程图

破碎效率

珲春破碎机改造前后的生产实践，提供了比较不同破碎机性能的机会。为了整体比较不同破碎机组成的三段破碎系统0-12mm生产效率，本文采用破碎系统百千瓦-12mm产量，来衡量破碎效率的高低。

百千瓦 0-12毫米效率={筛下产量(t/h)x 筛下-12mm含量}/碎矿系统破碎机总装机功率

以珲春金铜矿美卓破碎系统设计指标举例：

百千瓦0-12效率=(600x 85%)/1450kW=35.17

- 1450kW为粗、中、细三段破碎机的总装机功率

- 600t/h为筛下产量

- 85% 为筛下产品0-12含量

故C160+3HP500达到设计性能时的百千瓦0-12效率为35.17。类似地，可计算出某进口单缸液压圆锥破碎机2008年百千瓦0-12效率为27.49(=434x70%/1105x100)。

所以，该单缸液压圆锥破碎机系统的破碎效率是美卓破碎系统的78.16%，C160+HP500破碎机对珲春矿石的破碎效率最高，适应性最好。

结    论

珲春金铜矿破碎系统的改造生产实践证明，多缸液压圆锥破碎机在处理坚硬矿石方面比单缸液压型破碎机具有显著的优势，在只更换破碎机和磨机不变的情况下，整个选厂的碎磨能力从改造前的9100t/d提高到11500t/d，检查筛分筛孔从16mm降低到14mm，产生了巨大的经济效益。
