2019年12月，宁波业主成功竞得鄞州金童山矿地综合开发利用项目建筑用石料（凝灰岩）矿采矿权。该项目位于宁波市鄞州区，矿区面积为1.2398平方公里，总投资约28亿人民币，被原省国土资源厅列入第一批矿地综合开发利用试点项目。

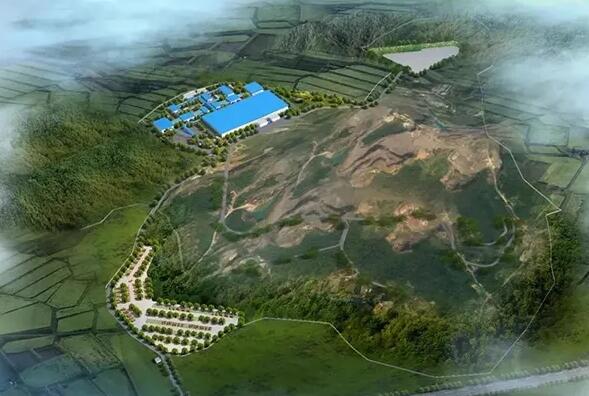

时产3400吨凝灰岩金童山矿地综合开发利用项目生产线效果图

项目概况

预投产时间：2020年12月底

项目产能：3400吨/小时

岩石类型：凝灰岩

出料规格：25-31.5mm，16-25mm精品骨料，4.75-16mm  精品骨料，16-25mm普通骨料，4.75-16mm普通骨料，＜4.75mm

设备配置：全套破碎筛分设备共计96台/套（含棒条给料机、振动给料机、圆振动筛分机、颚式破碎机、中细碎圆锥破碎机、立轴式破碎机）

本项目两条生产线主机设备（共计96台套）全部采用埃里斯克破碎筛分设备，1#线共计41台/套设备预计于10月30日完成交付，2#线共计55台/套设备预计于12月完成交付，整个项目仅用3个月就具备了发货条件。

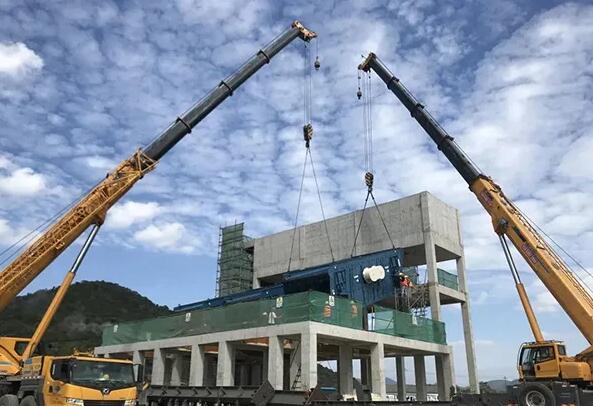

项目现场


自10月17日以来，埃里斯克成套破碎筛分设备陆续发往宁波金童山矿地综合开发利用项目现场，公司各部门在时间紧、任务重的情况下，齐心协力加班加点按照客户的到货要求有条不紊地进行最终调试、装车、发货。10月18日上午，项目现场收到第一批主机设备。


截至10月29日，已有圆振筛CS3070D、CS3680D、CS3680T、中细碎单缸圆锥破碎机MH600、振动给料机GZG125-4和GZG150-6共计33台/套设备发运至现场并安装到位。

项目工艺流程图

1#线（普线）工艺流程说明

来料经过棒条给料机FD1560预先筛分后进入颚式破碎机MJ1511进行粗破，粗破后的物料与预先筛分出的物料混合进入半成品料堆仓，半成品料通过一次筛分机CS3070D（分级粒度80mm/55mm）进行筛分，上层筛物料和中层筛下物料进入中碎圆锥破碎机MH600EC进行破碎，三层筛下物料与中碎圆锥破碎机破碎后的物料一起进入第二筛分CS3680D（分级粒度31.5mm/25mm）进行筛分，上层筛物料进入细碎圆锥破碎机MH600MF进行破碎后返回第二筛分形成闭路，中层筛物料通过皮带输送进入成品料仓进行堆料，下层筛物料由皮带送至第三筛分CS3680T（16/4.75/3mm）进行筛分，筛下料通过皮带输送至成品料仓进行堆料，筛上料/二层筛/三层筛物料部分经皮带进入成品料仓进行堆料。

2#线（精品线）工艺流程说明

来料前期经过与普料线相同流程后，部分进入制砂机VSI8100D进行整形，整形后经过三台筛分机CS3680T（16/4.75/3mm）进行筛分，筛下料物料直接进入成品料仓进行堆料，筛上料/二层筛/三层筛物料部分进入成品料仓进行堆料。

产线优点

1、粗碎负荷小；

2、可以同时生产精品骨料和普通骨料；

3、厂区设计规范，结构紧凑，易于场地布置；设备集中且并联，便于维护；

4、成品储量较大；

5、厂房占地少，便于开展绿色矿山建设。

设备介绍

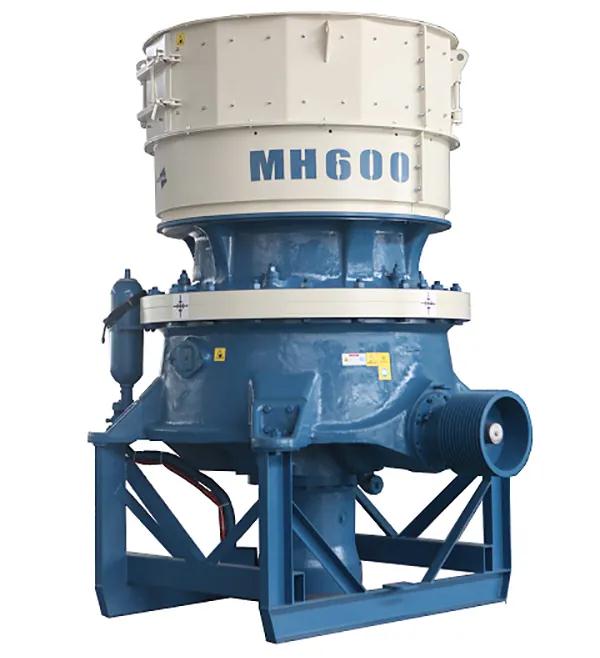

MH600单缸液压圆锥破碎机

埃里斯克MH系列圆锥破碎机，主要用于矿山、工程（砂石料）、工业（矿渣等） 领域中碎、细碎、超细碎作业。适用处理从相对易碎的石灰岩到非常难碎的铁燧石，从相对粗放的道砟到要求更细的机制砂，不论固定式破碎还是移动式破碎站，在金属矿山，从常规破碎到自磨顽石破碎，MH 类型圆锥破碎机可在中碎、细碎、超细碎作业中提供无与伦比的破碎性能。

单缸结构的MH圆锥破碎机是简单、可靠、高作业率、且能真正意义实现全自动化控制的高效圆锥破碎机。操作运行维护简单、运行成本更低、破碎产品质量更优秀，更能适用于各种不同破碎工况。



CS圆振动筛分机设备

埃里斯克CS系列圆振动筛分机是采用欧洲技术及标准设计制造的重型圆振动筛分机，入料粒度可达300mm，筛分粒径2-150mm，激振力可达4.5G。具有多种筛网材质可选，如橡胶、聚氨酯、金属筛网等。根据车间布置可采用左驱或右驱安装方式，标准安装角度18-20度。不仅适用于干式筛分，还可应用于湿式筛分，筛体上预留有可供水洗管路安装的安装孔，便于根据不同作业需求改变筛分形式。

作为高端破碎筛分设备制造商及解决方案提供商，埃里斯克不仅可提供全系列粗碎、中碎、细碎破碎机及配套给料筛分设备，而且可提供项目规划、设计建设、运营管理、技术支持、零件供应、大型部件维修的全过程服务。埃里斯克破碎筛分设备已广泛应用于国内外众多金属矿山和砂石骨料生产，获得客户一致认可。
