对PCB板板面气泡和深镀能力改善
在PCB电路板电镀过程中，由于电镀缸鼓起形成的微小气泡进入孔内，受到表面张力影响，虽然电镀缸有摇摆机械作用也很难去除，这样就很容易造成气泡堵孔现象。PCB板的孔径越小，发生这种现象的概率就会越大。如果异物堵孔就会造成溶液无法正常流动和交换，电镀完毕后就会造成孔内无金属。
为了有效的改善这一现象，可以在电镀线上安装振动电机。振动电机在振动的时候，可以提高溶液在孔内的交换程度，驱赶气泡。另外，在PCB板制造流程中，随着加工板件的厚孔径比增大，溶液在孔内的交换难度也加大，电镀的深度能力随之下降，安装振动电机可以有效改善深镀的能力。
振动电机的安装

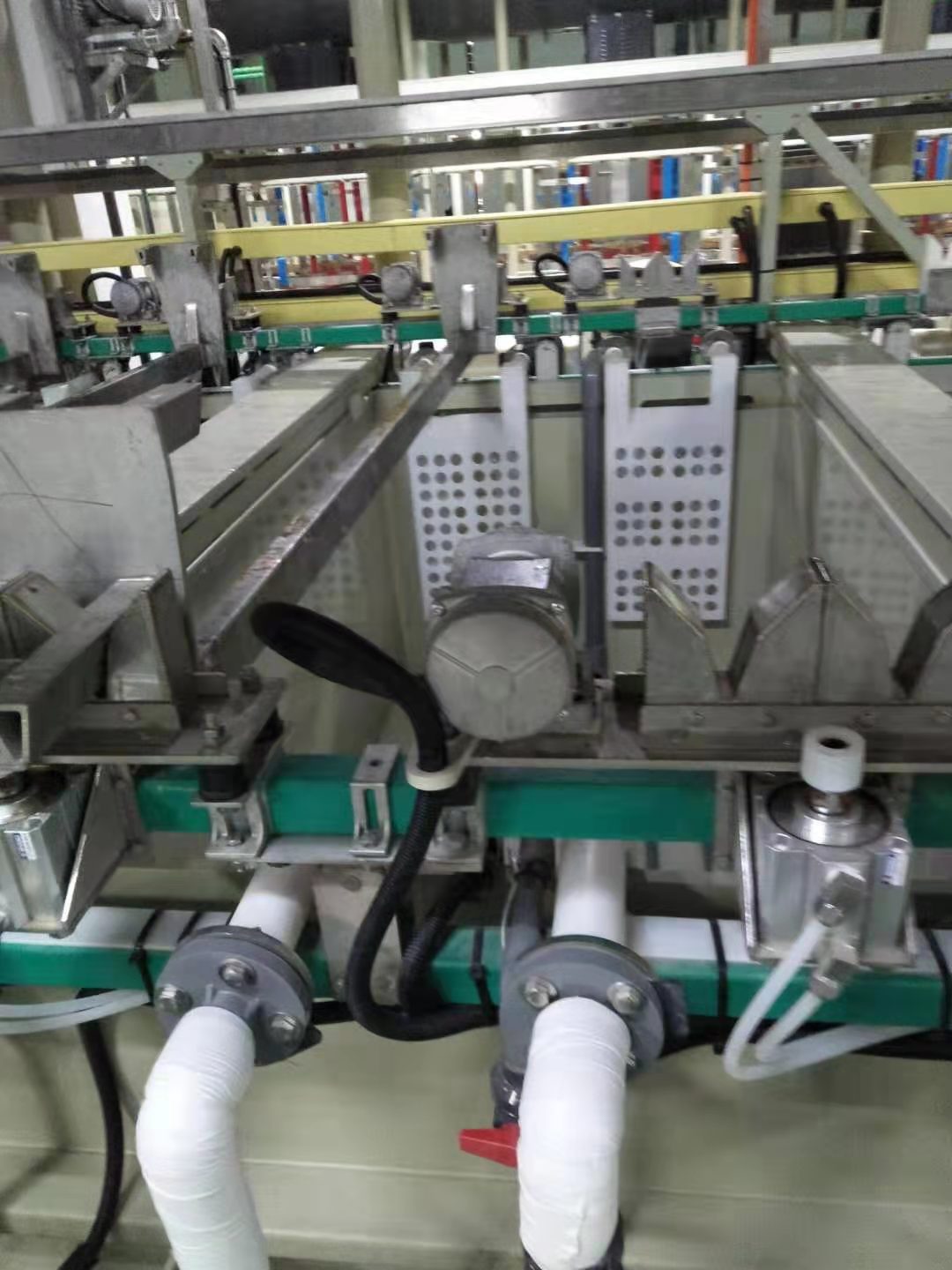

振动电机一般安装在V座的基座上（如下图所示），振动电机运转时，可以将振动最大限度地传到飞巴上，飞巴随着移动的天车将固定的PCB板浸泡在不同的化学药水缸里，可以有效地改善深镀能力。可以根据电镀窗口大小选择单边安装或双边安装振动电机，一般飞巴2m以内，选择单边安装即可，飞巴长度超过3m时，需要双边安装才能将震荡效果传至整个飞巴。
振动电机功率和频率选择
PCB/电路板/电镀设备用的交直流电动，如果选择3相，推荐Italvibras微型振动2级电机型号M3/45-S02(订货号600450M），振动力是45KG, 最大输入功率是45w，电压220V，频率50hz；如果选择单相，推荐型号M3/45-S02（订货号600450H），加变频器可实现20HZ到基本频率的调节。
Italvibras微型振动电机在PCB电镀过程中对改善气泡及提高深镀能力等方面效果显著，已经广泛应用在广州和深圳各个大型PCB电路板生产线上。MICRO振动器的应用范围比较广泛，在给料、传送、筛选，分离过程，化工行业中的自动振动成型，食品工业，制药，包装等行业也有广泛的应用。
Italvibras中国区独家代理商--卓尔能：
作为液压系统、振动系统、空气流动系统、流体控制的专业制造商，卓尔能为工业设备和工程机械OEM制造商提供成套系统解决方案。产品涵盖了高可靠性的美国芝加哥风机； Lynas风机；Walvoil液压阀、Casappa齿轮泵、马达、同步器、柱塞泵、过滤器等液压系统部件；更高效、更可靠、更强竞争力的Italvibras振动电机；Vimoter刹车泵、制动器、驻车制动杆、脚踏板、管路、油壶等制动系统部件。
振动系统主要产品为振动电机及激振器制造企业意大利italvibras公司生产，生产过程受到最严苛的质量体系考核，每台电机及激振器出厂前均经过严格的实验过程！普通型振动电机均达到粉尘防爆要求，也专门为空气防爆要求制造了CDX系列振动电机。产品可装在震动筛,粉末喂料机，蔬菜清洗机，浆纱机等设备上。产品广泛应用于在煤炭、石油和天然气、矿物加工、高炉槽下、烧结厂、预制的混凝土和物流业等行业。Italvibras不仅生产最多的振动器，而且能提供最广的可选范围，这使卓尔能可以向国内市场的OEM客户和配件市场供应种类最全的产品。
|
