如何确定球磨机最佳球料水比例？

　　请问60t球磨机如何确定最佳的球料水比例？

　　利用“黄金分割”定率确定，即球︰料︰（水+空气）=1.618︰1︰0.618。大学教材提到的球料水比范围为（1.4~2.2）︰1︰（0.45~0.58），没有提到空气，也没有提到“黄金分割”定律。但实际上，如果没有足够的空气对水和原料进行冲刷，也就谈不上球磨效率。 “黄金分割”是一种最佳的分配原则，但是依照黄金分割选取的分配比例是理论比例和最佳比例，具体还要根据原料、球石、磨机情况来定。

　　利用金字塔原理和黄金分割定率，考虑球磨机的径向动态运动，小球石︰中球石︰大球石=[（1.618+1+0.618）2-（1+0.618）2]︰[（1+0.618）2-0.6182]:0.6182，换算为百分比为：小球石75%、中球石21.35%、大球石3.65%。在2008年第5期佛山陶瓷《再探湿法球磨工艺的节能途径》一文中，笔者就针对某厂的实际情况提出了经验修正数值：小球石占70.37%；中球石占25.93%；大球石占3.7%。

　　陶瓷原料包括主体原料和助剂原料。主体原料分为三类，即脊性原料、剂性原料和塑性原料，其实三者没有明显区别，大多有交叉。助剂包括减水剂、增强剂和助磨剂，有时助磨剂和减水剂是一体的。一般进入料场的原料根据形态分为石粉、石粒、砂、土和泥，比较难球磨的原料集中在前三者即石粉、石粒和砂，尤其是粒度大、硬度高的石粒是湿法球磨的难点。而塑性原料、助剂、水和空气就是帮助这些硬质的原料悬浮、粘附、冲刷、剥离的剂，有了这些剂的帮助，就提高了效率。

　　球石包括天然球石和人工球石，天然球石就是燧石质的鹅卵石，它的形状和缺陷影响了其球磨效率。人工球石譬如人工燧石质鹅卵石、中铝球（包括机制和手工）和高铝球，高铝球很少用于坯体粉料制备，多用于高白、

　　高透面料的球磨。而人工燧石质鹅卵石的使用，一是燧石内衬加工厂为了综合利用，将加工内衬的下角料加工成球石；二是由于天然燧石质鹅卵石越来越少。

　　应用最广泛的中铝球石和燧石质鹅卵石，应该区分对待。

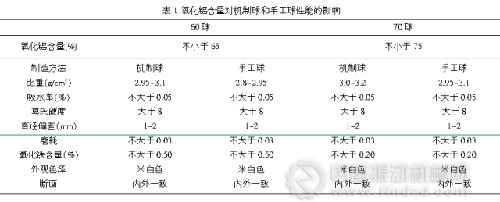

　　（1） 中铝球石根据氧化铝含量分为60球和70球，即氧化铝含量超过60%或70%的瓷球；根据制造方法分有手工球和机制球，质量有较大区别，购买使用时要慎重。表1列出了它们的区别和选取质量要点。

　　

　　中铝球规格有20mm、30mm、40mm、50mm、60mm、70mm。70球一般选取20mm、40mm、60mm规格与30mm、50mm、60mm规格居多，60球一般选取30mm、50mm、60mm规格居多。球石总量与配方组成有关，如果配方减水较好，要么可以提高入球原料吨数，要么可以提高入球球石吨数，即干重不一定是60t，建议根据配方硬质料的比例和硬度中适当调整。

　　（2） 相比中铝球，燧石质鹅卵石由于直径和形状不规则，且球石比重低、硬度低、易出现裂纹等瑕疵，给球石选取造成了一定的困难，建议采用《佛山陶瓷》2008年第5期《再探湿法球磨工艺的节能途径》一文中介绍的方法来选取。

　　总之，球料水空气比和大中小球石比例有规则可依，即“金字塔”原理和“黄金分割”原理，但又不能因循守旧，要在变化中寻求最佳值。前者是投料量与装料空间发生变化，后者是装水量与泥浆流速发生变化，而前者和后者的变化就涉及节能，节能的关键就在球石和减水剂。球石的硬度、比重、形状和级配与泥浆的水分、粘度变化构成了湿法球磨机节能动态系统。所谓动态就是指在运动中节能，而运动其实有宏观，也有微观，宏观指球磨机，微观指助磨剂。所以，“一剂一机，一球一水，四化融合”才构成球磨机节能的智慧。
