选煤厂煤泥脱水环节核心设备压滤机防呲包装置设计应用

     压滤机防呲包装置的设计应用

      一、成果背景

      快开压滤机是选煤厂煤泥脱水环节的核心设备，目前广泛应用于国内选煤厂。该设备自动化程度高，性能优良，但有时存在压滤入料过程煤泥水泄露的情况，俗称呲包。呲包造成压滤现场环境污染，且难以清理。
造成快开压滤机入料过程呲包的主要原因有以下几个方面：

     ①料泵压力流量超高；

     ②滤板密封面夹有杂物；

     ③滤布破损；

     ④滤布不平整，有折叠；

     ⑤液压泵压力不足。这几个方面不可预见性都比较强。因此，防止压滤机呲包污染现场，除对压滤机进行日常维护以外，设计制造压滤机自动防呲包装置非常必要。

     二、实施内容

     1.机械部分实现过程

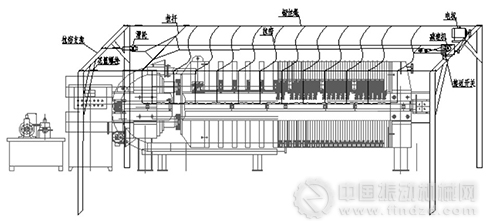

     快开压滤机防呲包装置由拉帘、拉帘支架、拉杆、钢丝绳、电机、减速机、接近开关和电气控制等几部分组成，如下图所示。

     快开压滤机工作程序包括：

     ①启动液压泵，压紧滤板；

     ②开启入料泵，以一定压力进行注包；

     ③通入高压风，对滤饼反吹、压榨；

    ④启动拉板小车拉开滤板进行卸料。防呲包装置主要在滤板压紧和滤板松开两个环节进行工作。当快开压滤机开始压紧滤板时，压紧信号通过PLC控制程序启动电机，电机正转将拉帘拉合遮住整个压滤机滤板，然后开始进行压滤入料；当快开压滤机松开滤板时，滤板松开信号通过PLC控制程序启动电机，电机反转将拉帘拉开，然后拉板小车启动，开始卸料。



      2. 电气控制原理

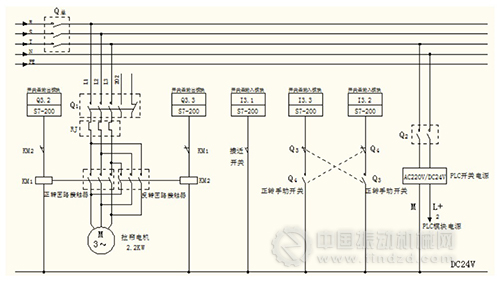

     自动防呲包装置电气控制原理图见下图。从压滤车间配电室引出三相电源作为压滤机电气系统的总电源Q总，将自动防呲包装置的电气系统接入压滤机电气系统，使压滤机总电源同时控制防呲包装置总电源。主回路主要是控制拉帘电机的正转和反转，从总电源引出主回路电机运行电源，接有电机电源开关Q1、电机正转回路接触器KM1和反转回路接触器KM2。控制回路电源同样从总电源引出，接有回路电源开关Q2，为PLC开关电源及PLC模块供电。防呲包装置处于自动模式时，电机电控系统由系统PLC内的脉冲计数器和计时器控制；防呲包装置处于手动模式时，电机电控系统由手动按钮控制。



     三、主要创新点

     1.本装置通过接近开关和计数器实现了行程控制功能。

      2.本装置分手动控制和自动控制，工作过程中，控制程序灵活可调。

     四、效益评价

      快开压滤机自动防呲包装置在顺和选煤厂应用以来，效果良好，不仅可以自动控制、手动控制，而且有效解决了快开压滤机呲包造成的环境污染问题。整个装置系统功率损耗低，电气系统主要依靠压滤机自身的系统，机械结构简单，易于制作，在选煤厂快开压滤机煤 泥脱水环节具有较好的推广价值。
