振动筛筛网堵孔、损坏怎么办？高效防堵筛网了解一下！

筛网在使用中，经常发生物料堵塞筛孔，引起筛网损坏的现象，特别是在筛网网孔较小的时候，这种现象更为明显。由于物料颗粒形状的多样性，堵孔的原因也各种各样，本文分析了筛网堵孔的常见原因并提出了改善方法。

筛网堵孔的常见原因

筛网堵孔的原因，主要有以下5种：

1）含有大量接近分离点的临界物料颗粒。即破碎出的石料粒度大小同筛网的网孔大小临界，石料在筛分过程中，这类颗粒卡在网孔中无法顺利过筛造成堵孔，称为临界堵孔。

2）对筛孔具有多个接触点的形状的物料较多。

3）片状颗粒的物料较多。由于破碎或石料本身的原因，石料中片状料较多，筛分中片状物料自身无法顺利过筛，同时片状物料交织成网状，阻碍了其它物料的过筛造成堵孔。

4）编制筛网的钢丝直径过粗。

5）筛分物料中水分高并含有泥砂等粘性物质。由于石料中含泥多，或石料要求水洗时，细颗粒石料因为水的介入，一方面石料互相粘结成团，另一方面泥土粘结在筛面上，使物料难于筛分，造成堵孔。

除了第4种以外，第1、第2种的存在不可避免，第3种和第5种是或多或少的存在，而固定网孔的筛网无法有效地克服临界物料颗粒对筛孔的堵塞，从而造成振动筛的筛分效率不高。一般固定网孔筛网的振动筛的筛分效率＜50%，即使加大振幅也不能有效地解决堵孔的产生，况且加大振幅可能会影响筛机的使用寿命。

解决堵孔的方法

为了有效解决上述堵孔问题，我们通过改变筛网网孔结构的形式，来达到防堵孔的效果，下面试述几种防堵孔筛网。

（1）在满足施工要求的前提下，对网孔进行变形，采用一定比例的长方孔，如原来要求3.5mm*3.5mm的网孔改成3.5mm*4.5mm的长方孔（如图1所示）。但网孔的方向不同，一定程度上会影响到筛分效率或筛网的使用寿命。

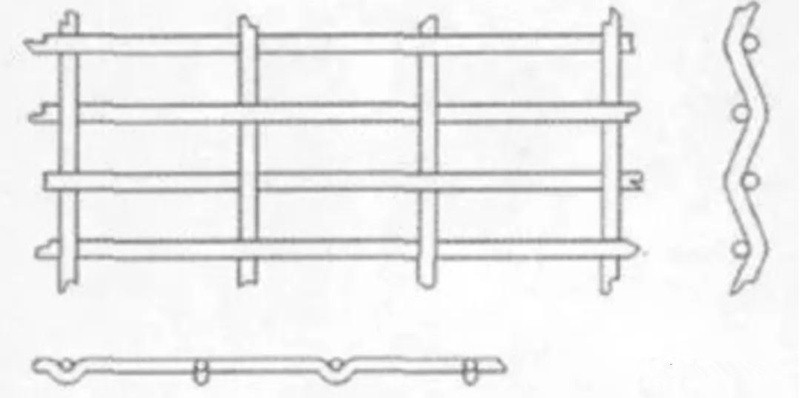

图1 长方孔防堵筛网



（2）采用菱形孔防堵筛网（如图2所示），采用这种筛网，它是用相邻2根都有微小振动的相同筛条制作而成，有较好的防堵孔效果。

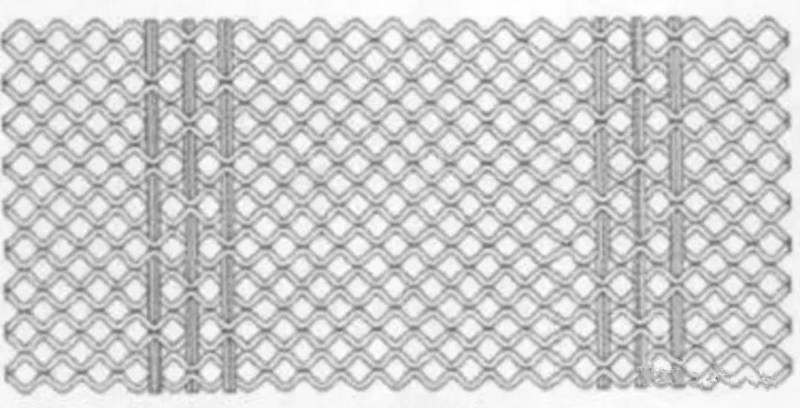

图2 菱形孔防堵筛网

（3）为了进一步提高筛网的防堵孔效果我们又试制了三角孔防堵筛网（图3所示）。该筛网的特点是相邻2根筛条中，1根为静筛条，另1根为动筛条。





三角孔筛网防堵的基本原理：

把平面的二维固定孔扩展到立体三维的可变化网孔，利用相邻筛条在随机振动中产生的二次振动来建立有效的振动差别，实现了筛孔在筛分中的不断变化，也就相对没有固定的临界颗粒石料。

具体的做法：在2根相对不动的静筛条中，设置1根相对振动幅度较大的动筛条，动筛条可将卡塞期间的石料弹起或使之过筛。根据物料特征，对静、动筛条的相对弹性力度和振动幅度作相应调整，可使筛网处于最好的筛分状态，筛分效率比固定网孔筛网可提高约30%左右，基本实现了筛网的自清理功能，大大减少了筛孔的堵塞。

该筛网的静筛条比动筛条要粗一些，因此既增加了筛网的耐磨性，又能提高筛分效率。同时筛网的筛条结构又能最大限度地减少物料与筛孔的接触点，减少堵孔的发生。

如何正确选用三角孔防堵筛网

1.基本换算

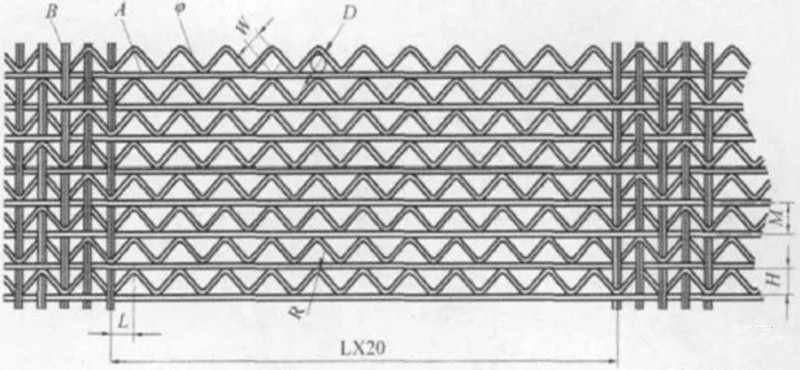

图3是三角孔防堵筛网的结构，表1为理论上的数据参考。使用时，可根据具体情况进行适当调整。

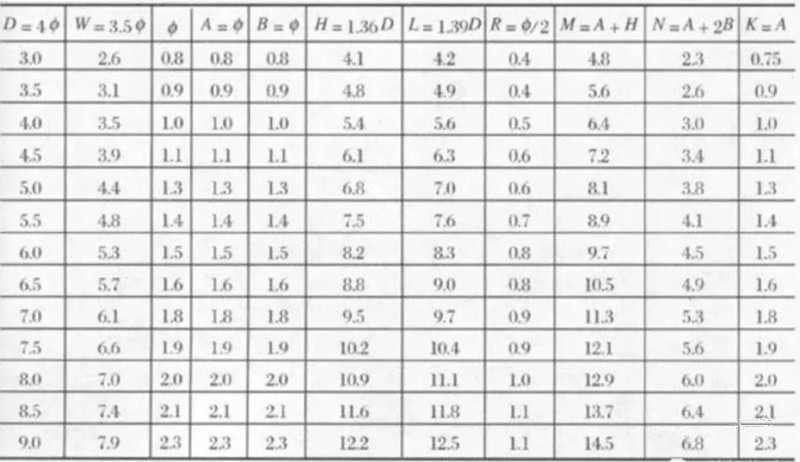

表1 三角孔防堵筛网参数

注：表1中D、W、Φ、A、B、H、L、R、M、N、K的含义见图3

2.三种网孔形状的筛网性能比较

把孔形为正方孔、长方孔和三角孔种筛网的性能做一比较见表。从表2中可以看出，在这种筛网中，三角孔防堵筛网是首选的筛分效率高，不易堵孔的小网孔筛网。

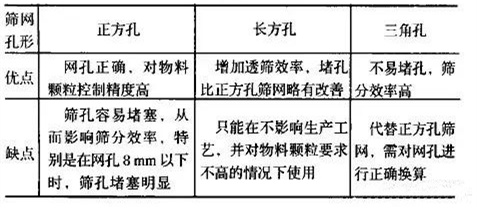

表2 正方孔、长方孔和三角孔3种筛网的性能比较



三角孔防堵筛网的适用范围

1.各种振动筛机，不适用于不振动筛分。

2.最适用于各种粒度8mm以下物料的筛分。

3.在实际使用中发现，有些筛网不正常过早损坏是由于在没有张紧的状态下形成的筛箱支撑条与筛网间的2次振动，相互撞击造成的筛网直线状有规则的断裂，引起这种损坏的原因是：①筛网尺寸过长，造成张紧螺栓张不紧；②筛机张紧机构有问题；③筛箱支撑条低于筛网，和筛网有一定间距。

4.由于材质的原因，筛网不得焊接修补，以防脆裂。

5.定时检查筛网张紧情况。

6.控制振幅及振动频率至合适的水平。



筛网应用场合及使用安装方法

1. 适用于筛分物料种类

1）适用于筛分物料种类是：破碎的岩石和砾石；石灰石；铁矿石；焦炭；烧结矿石；高岭土及类系物料。

2）筛分物料的最高温度不大于120°，环境温度为-40~+60℃。

3）进料口物料下落到筛网间高度不大于300mm。

4）筛面上的最大粒度不大于筛下粒度的5倍。

5）耐化学性。酸和碱适用于pH值4~9，对于酸碱度比较强的可选用不锈钢丝制作。

6）最大给料重量。本筛网在水平振动筛筛分时料层厚度不大于孔径5倍为最佳。

2.筛网安装方法及要求

1）由于筛网采用高耐磨材料制造，但抗疲劳性不够，所以在筛网安装使用中，张紧筛网是保证筛网使用寿命的关键。

2）用包边或弯头的筛网，筛网包边（弯头）的外尺寸应比筛箱内侧实际距离小30-50mm，以防筛网太长而张不紧。

筛网在使用中会发生各种原因的堵孔，解决堵孔的方法就是要把筛网的网孔从二维固定孔扩展到三维的立体可变化网孔。这是一个十分有效的方法，特别是在5mm以下颗粒的物料筛分上，能有效地减少物料堵孔的发生。

在筛网的安装方面，要注意筛网安装质量，使筛网在筛机上始终处于拉紧状态，避免引起筛网拉不紧和产生二次振动。
