四种不同类型的筛网在机制砂石骨料加工系统中的​比较

机制砂石生产系统中，振动筛的使用极为普遍，而作为其主要部件的筛网则是保证质量和产量的关键。本文将着重介绍机制砂石骨料系统预筛中橡胶筛网、钢筋筛网、钢板筛网和方钢筛网四种不同类型的筛网对骨料的质量、使用寿命、经济成本等方面产生的影响，以期对筛网的选用起到一定的借鉴作用。

四种筛网对骨料质量影响

四种筛网由于材质的不同，会直接影响到筛网在使用中的开孔形式、开孔率等，进而影响在系统生产中骨料的质量。

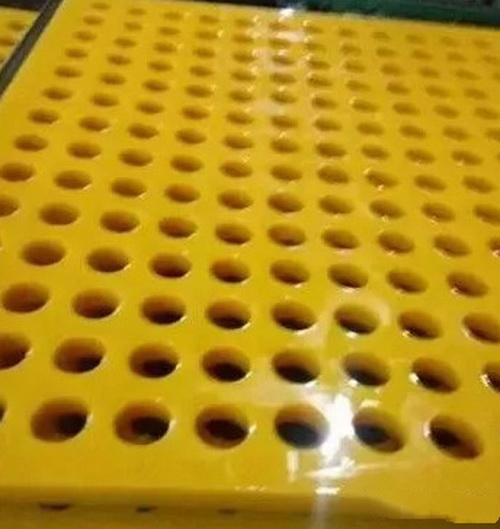

1、聚氨酯橡胶筛网

聚氨酯由于强度较低，韧性相对较大，为了抗击骨料从胶带机上跌落对筛网造成的损伤，所以对筛网筋的宽度和厚度有一定的要求，不能选用的太细、太薄，在振动筛筛面尺寸一定的情况下，不可避免的要降低筛网的开孔率，此举将会降低筛网的筛透率，在四种筛网中聚氨酯筛网的筛透率较低。

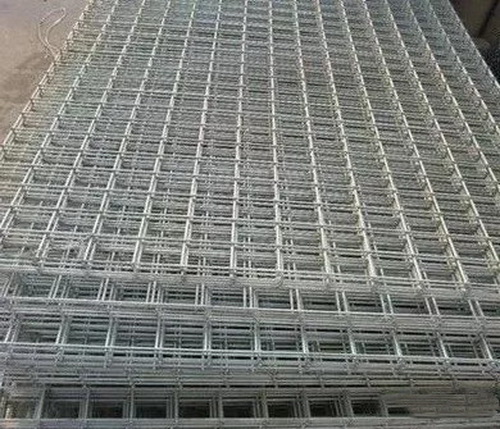

2、钢筋筛网

钢筋筛网其强度较大，抗骨料冲击强，钢筋表面光滑平整，能很好地减少对运动中的骨料阻挡，也可在保证筛网强度的情况下，有很好的开孔率，从而能大大地提高筛网的筛透率。

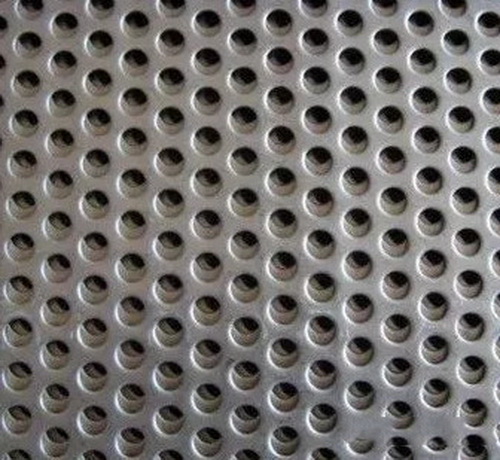

3、钢板筛网

此种筛网在使用过程中由于本身原因，往往采用的圆形开孔，由于采用的是直接在钢板上开孔，在使用中整个筛面比较平滑，有利于骨料的滑行。但由于开孔的形状是圆形的，骨料较多是不规则多边形，圆孔卡料的几率大于方形的开孔。

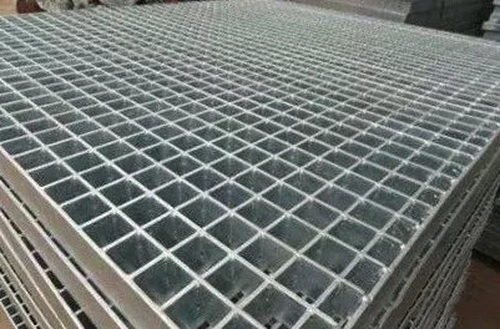

4、方钢筛网

方钢筛网强度较好，大于聚氨酯筛网。方钢筛网没有聚氨酯筛网的缺点，筛网的开孔率和筛透率都可以得到有效的保证。

四种筛网使用寿命的比较

由于各个系统的岩石性质及生产工况的不同，筛网使用寿命也会存在一定的差异，为了更好的对四种不同筛网使用寿命进行比较，现只针对四种筛网在某人工骨料加工系统的使用情况进行比较。

四种筛网使用寿命

通过对上述数据的比较以及在实际使用过程中的观察：

1、聚氨酯筛网韧性较好，耐磨性也较强，但在实际的使用中却发现其使用寿命并不是很理想，经过观察发现是由于在使用中骨料从胶带机上跌落对筛网产生了较强的冲击，导致聚氨酯筛网的筛网筋处较容易被砸断，但可以通过改进落料的方式减小骨料对筛网的冲击，从而提高筛网的有效使用寿命。

2、钢板筛网由于采用了16Mn的材质，在耐磨性方面会有所提高，但在使用过程中为了保证开孔率，务必会导致孔与孔之间的连接板会变细，所以它的抗冲击性也不是很好，会影响到钢板筛网的最终使用寿命。

另外，钢板筛网在使用中要求对筛网与筛网支撑体连接螺栓经常紧固，否则会使钢板筛网与筛网支撑体之间产生相对运动，也会大大降低其使用寿命。

3、钢筋筛网与方钢筛网在强度和韧性等方面相差不是很大，所以二者对抗骨料的冲击性相差也不是很大，但由于二者的材质选用不同，在耐磨性方面方钢筛网胜于钢筋筛网。

而方钢比圆钢的钢筋筛网的明显优点在于，选用同等直径情况下用方钢和钢筋制作筛网，方钢的可磨损面大于钢筋。

四种筛网运行成本比较

仍以上述机制砂石骨料加工系统进行对比：

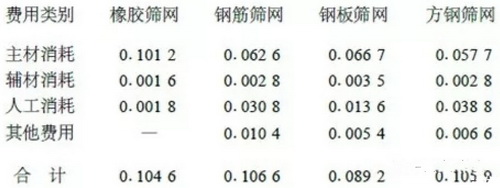

四种筛网运行成本（元/吨）

从上表中可以发现：

1、聚氨酯橡胶筛网的主材成本较高，但优点是没有必要的制作费用，人工费用也较低，安装时不需要借助其他的辅助工具(吊车)，仅仅依靠人工就可以完成安装。

2、钢筋筛网和方钢筛网主材成本较低，但制作成本较大，要耗费大量的人力和时间来进行制作，耗时耗力，安装过程中要借助辅助工具，也将产生一定的费用。

3、钢板筛网是直接在钢板上割孔，相对于钢筋和方钢筛网来说强度较小，但比聚氨酯筛网大，安装时也需借助辅助工具方可完成。

注意：

在这里还需说明一点的是在这四种筛网的使用中，聚氨酯筛网尽量选用小块组成，根据磨损情况可以进行针对性的更换，否则会因局部的破损而更换一整块大的筛网，避免造成不必要的浪费。

其他三种筛网由于是结构件在使用的过程中可以根据情况及时进行修补焊接，但应该注意的是，在筛面落料处的筛网不应与下部的筛网连在一起，因为落料处的筛网由于受骨料的冲击较大，此处的破损较为严重，可以随时进行小块的更换。

本文对上述4种不同的筛网从质量、使用寿命、运行成本等方面进行了详细比较，对各种筛网的特点、优劣进行对比，希望能对今后的人工骨料系统预筛筛网的选用有一定的借鉴作用。
