TD系列皮带输送机

TD系列带式输送机技术参数表:

承载托 辊形式	带  速（m/s）	带  宽  B（mm）
		500	650	800	1000	1200	1400
		输 送 量 Q（t/s）
槽 形 拖 辊	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平 行 拖 辊	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

TD系列带式输送机产品概述:

DTⅡ、TD75型皮带由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.我公司还生产轻型皮带输送机和移动式输送机.

1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->

减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

2.滚动部分:分传动滚筒和改向滚筒两大类。

3.托辊部分:分槽形、平行、调心和缓冲托辊等。

4.清扫部分:分弹簧清扫器和空段清扫器。

5.卸料部分:分固定式犁式卸料器和电动卸料器。

6.制动部分:有带式逆止器和滚柱逆止器两种。

7.附件:在罩壳、导料槽、漏斗等。

TD系列带式输送机外型尺寸图表:

B	D	A	L	H	C	E	d	轴承型号
500	89	720	190	170	130	15	M12	204
650		870	240
800		1070	305
1000 1200 1400	108	1300	375	210	170	18	M12	305
		150	455	230	200
		1750	525

标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

注:

1、输送能力Qv值系按水平运输，动堆积角θ为20°，托辊槽角λ为30°时计算的。

2、带速（4.5）、（5.6）m/s为非标准值，一般不推荐使用。

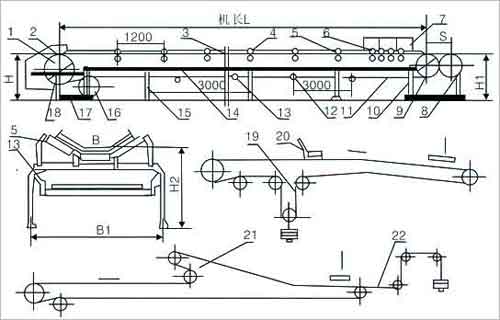

TD系列带式输送机基本结构:
