DZS电机振动水平输送机

DZS电机振动水平输送机技术参数表:

型号	输送量 t/h	物料粒径 mm	输送槽尺寸 宽×高 mm	输送 距离 m	振次 min-1	电机功率 kw	总重 kg
DZS250	10	≤50	250×250	~2.0	960	2×0.4	230
DZS300	15		300×300	~3.0		2×0.4	305
DZS400	20	≤100	400×300	~5.0		2×0.75	580
DZS500	25		500×350	~6.0		2×1.5	880
DZS600	30	≤150	600×400	~8.0		2×2.2	1280
DZS700	35		700×400	~10		2×3.0	1850

该机型可广泛用于冶金、煤炭、建材、化工、玻璃、电力、机械、粮食等行业中的粉尘及颗粒状物料输送。输送量及结构形式也可按用户要求而设计。

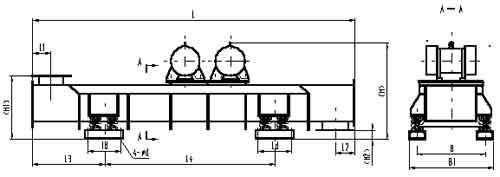

DZS电机振动水平输送机外形尺寸图表:

	L	L1	L2	L3	L4	B	B1	H	H1	H2	LD	φd
DZS250	2330	165	165	500	1380	438	538	760	460	110	200	11
DZS300	3380	190	190	780	1960	488	588	810	510	110	330	11
DZS400	5500	250	250	1100	3500	600	720	850	510	120	350	13
DZS500	6600	300	300	1500	4100	700	820	990	590	120	350	15
DZS600	8700	350	350	1700	5880	800	920	1110	650	140	490	15
DZS700	10800	400	400	2300	7050	900	1020	1150	650	140	490	17

DZS水平输送机采用振动电机作振动源，结构形式可作成开启式、封闭式、上振式、下振式及座式安装或短距离吊式安装。该机式可做成一口进料多口卸料或多口进料一口卸料等形式。该机形式具有结构简单、安装维修方便、耗能低、无粉尘溢散、槽体磨损小、噪声低等优点。
