制造流化床干燥机的新战略——德国维博尔制造（VIBRA SCHULTHEIS）

在化工和食品行业流化床干燥机和冷却机是大量产品生产工艺的输出端设备。所以物料能够在被进一步处理后，进行储存、包装，而又保证质量不受影响至关重要。

干燥程度和出口温度需要根据每种产品的具体属性进行调整。除了干燥和冷却功能，流化床技术还可以应用于烘烤、附聚、温度控制和速化等；由于振动辅助工艺能够带来很多优点，所以在很多应用中和振动技术同时使用。

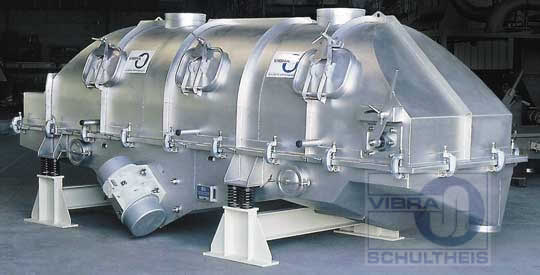

图1：VF 48/6,4振动流化床干燥机，用于加工奶粉

如今选择优质建造形式的标准仅考虑功能特征已经远远不够了。干燥设备的质量不仅取决于设备能否完成既定的干燥任务，更多的还要取决于大量的设计细节，包括符合卫生标准、便于清洁、便于拆卸所有需要清洁的部件以及通过简单的调整就能处理多种产品，符合多种生产条件等

。

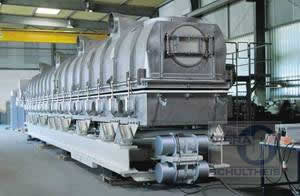

图3：VR 150/15，自然频率（共振）振动输送干燥机，流化床面积22平方米，用于加工奶粉

在过去几年，位于美茵河畔欧芬巴赫市的维博尔振动和工艺技术有限公司依照上述标准生产了大量的正真引领技术潮流的干燥设备。流化床干燥机除了需要有效完整的清洁（图1），还经常配备自动的CIP系统，我公司的技术人员们还开发了一套解决方案——细菌高度敏感——流化床封闭状态下的流化板在潮湿状态下清洁。图2所示为自然频率（共振）振动输送干燥机，流化板面积22平方米就融合了上述方案。流化板框架可分为几个子部分，在运行时用夹子固定在空气箱和烘干罩的中间。当烘干罩被气动提升时，只需几秒钟就可以将流化板放进去：从尾端门处将流化板放在湿区的球形轴承支撑的组合滚轮上。用气动驱动方式打开和关闭干燥机烘干罩，这样既可以承受振动；也把操作人员手动干预清洁干燥机限定在：只是将流化板轻推入湿区；而没有必要将连接在供气和排气以及喂料和卸料之间的弹性连接衬套拆除。

图3：VF 60/10振动流化床干燥机，内置流化板和抽屉式滤芯

图4：打开干燥机尾端可以将抽屉式滤芯和流化板从干燥机内拉出。

图5：滤芯安装在流化床干燥机的两侧

便于进入和更换的流化板通常由特殊的冲孔板制成，板上有可选吹气方向以及预设的压力损失，这是流化床设备较重要的部分。维博尔公司开发的抽屉式技术已经被证明能够同时满足卫生和工艺处理的要求。在众多的应用中，除尘器和流化床的好结合，让烟尘直接返回到被干燥的产品中，便于紧凑设计整套设备。为了达到这个目的，过滤器做滤筒使用，还可以选择配备气动清洁装置。为了在不拆除任何部件的条件下进行完整常规的设备清洁，过滤器安装在可移动的滑入式单元上，这样在拆除和更换滤芯时抽屉系统也能起到有效作用。图3所示的流化床干燥机为滑入式过滤器，同时流化板的设计为抽屉式。过滤器和流化板都可以在干燥机尾端门打开后从壳体中拉出，如图4所示。气动对接装置保证了排气罩和排气管之间的过滤器滤筒安装的气密性，这也是该系统的另一个显著特征

图6：VSK 25-7/7具有筛分和全套空气处理功能的振动流化床干燥机，包括除尘器，用于同时干燥和筛分塑料粒子。

另一种方案是将过滤器直接安装在排气罩里，如图5所示：由于空间有限，将过滤器安装在罩子的尾部。不管周围空气处理系统是什么，如热交换器、风扇、分离器或过滤器，控制好直接在硫化板上产品流的反应时间和产品床体厚度至关重要。我公司提供的特殊的手动和气动挡板或闸门，能够满足上述功能，还可以排除结块。此外采用可控频率振动电机还有助于优化干燥/冷却工艺。振动流化床设备在原有热处理功能基础上开发新的辅助功能的主要原因是很多客户在受限条件下需要更紧凑设备。除了流化床部分，这些多功能的设备还具有脱水和筛分功能。

图7：“筛分干燥机”，烘干罩用液压开启

图8：具有筛分功能的流化床干燥机，快速清洁时用提升装置吊起烘干罩

图6,图7和图8所示的该种类型的设备，也是筛分干燥机。图7和图8所示的设备设计便于快速清洁，方便经常更换产品：如先将罩子用液压气缸提起，然后借用提升装置。很多工艺，如烘烤榛子、杏仁或咖啡豆，或者长期间批量烘干处理化学或医药产品，都要求长而有效设定的可再现的干燥时间。既然这些要求无法在矩形的流化床干燥机中得以持续实现，维博尔特别为上述工艺开发了批量干燥机。图10所示设备为两个圆形振动批量处理流化床，用于烘干和冷却杏仁片。当达到设定工艺时间时，在流化板上持续循环的产品就会从尾部排除并自动进入下一道工序。

图9: 2阶段振动流化设备，用于烘干杏仁片

通过实验验证各种新工艺的理论设计非常重要。借助多种测量技术和触摸屏电子控制器，试验型流化床干燥机（如图13所示），为设计生产设备提供了非常重要的信息。大量特殊的设备在更广的领域也证明了标准方案的正确性。图10和图12所示只是几个例子。

图10 和图11所示为用于处理清洁剂和聚合物产品的流化床干燥机，该设备整体保温；还有一个显著特征是在圆形入口区域安装一个搅拌器。图12 所示为长15米的共振式流化床冷却机，该设备设计为快速垂直加速，目的是防止产品在冷却时结块。

图10：VF 60/8振动流化床干燥机，焊接有保温层，用于处理洗衣粉

图11：VR 110/10共振式流化床冷却机，流化板面积为11平方米，用于处理聚合物粉。

图12：VR 110/10共振流化床干燥机，全保温处理，用于冷却橡胶片。

图13：实验型流化床干燥机，用于计算设计数据

维博尔公司简介：德国维博尔（VIBRA SCHULTHEIS）振动和工艺技术有限公司成立于1948 年，是国际知名的振动输送设备制造商和供应商，拥有雄厚的技术实力、先进的制造设备和广泛的客户群。公司主要产品系列有：振动输送机、振动筛、振动冷却螺旋输送机（或提升机）、振动流化床干燥机/ 冷却机、振动电机、振动台和IBC 卸料站等。自公司成立以来我们一直专注于振动技术的开发和振动输送设备的制造。在六十多年的发展历程中，维博尔以出色的技术革新在业界赢得了非常良好的声誉，并在世界范围内成为众多化工、塑料、医药、食品等知名企业的长期合作伙伴。
