YZG振动电机 YBZD YBZH防爆振动电机

YZG系列三相异步振动电机是我公司总结多年生产ZG系列惯性振动器的经验，自行研制开发的。
YZG系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。

二、 YBZD YBZH防爆振动电机特点
YZG系列三相异步振动电机具有以下优点：
1、激振力与功率配合适当，机体质量轻、体积小。
2、利用平稳的回转产生振动力，噪声低。
3、全封闭结构，外壳防护等级IP54、IP55。
4、使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。
5、只需调节偏心块夹角，就可实现无级调整激振力。
6、可多机组合形成多种振动形式，满足各种作业要求。
7、机种丰富,规格齐全,能满足各类振动机械的工作需要。

三、使用条件
环境温度：-15℃~+40℃        绝缘等级：F级
海    拔：<1000m             电源频率：50 Hz
电    压：380V               工作方式：连续S1
接    法：Y/△               安装方式：任意方向

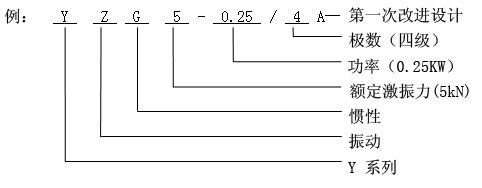

四、型号举例

五、技术参数

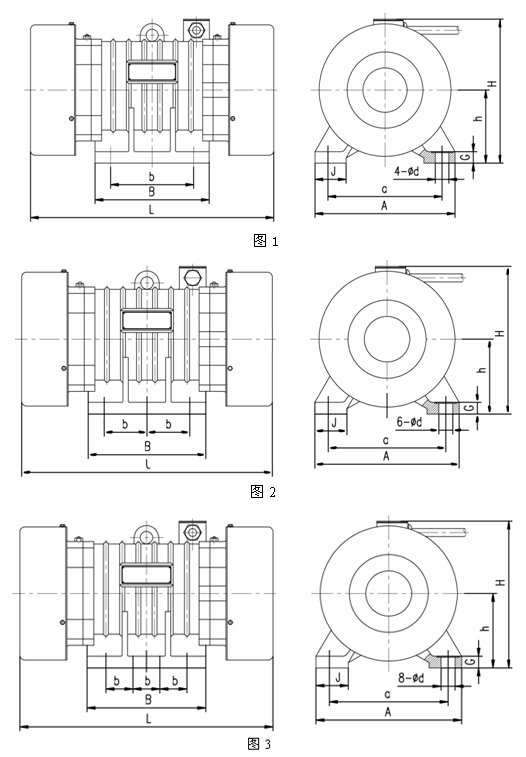

六、外型及安装尺寸

*注：1. YZG系列电机外壳颜色为国际通用安全警告色，如客户需要可另作说明。
     2.用户如在额定电源电压、额定电源频率、特别激振力、特别材质等方面有特殊要求时请详细说明，本公司可按特殊要求制作。

序号	型号	L	B	b	A	c	h	H	G	d	图 型
1	YZG1-0.09/2	220	70	40	150	120	65	155	13	10	图1
2	YZG2-0.18/2	250	130	90	180	150	90	200	14	14
3	YZG3-0.25/2	250	130	90	180	150	90	200	14	14
4	YZG5-0.37/2	310	155	110	220	180	100	210	18	18
5	YZG10-0.75/2	400	195	140	265	220	120	225	22	22
6	YZG20-1.5/2	440	215	150	320	260	140	290	24	26
7	YZG30-2.2/2	490	240	170	380	310	160	340	30	32
8	YZG50-3.7/2	570	300	220	430	350	180	380	34	38
9	YZG1-0.09/4	230	70	40	150	120	65	155	13	10
10		250	130	90	180	150	90	200	14	14
11	YZG5-0.25/4	330	150	110	220	180	100	210	18	18
12	YZG8-0.37/4	390	140	140	265	220	120	225	22	22
13	YZG10-0.55/4	400	195	140	265	220	120	225	22	22
14	YZG16-0.75/4	440	215	150	320	260	140	290	24	26
15	YZG20-1.1/4	450	215	150	320	260	140	290	24	26
16	YZG30-1.5/4	490	240	170	380	310	160	340	30	32
17	YZG40-2.0/4	510	240	170	380	310	160	340	30	32
18	YZG50-2.2/4	570	300	220	430	350	180	380	34	38
19	YZG60-3.0/4	620	300	220	430	350	180	3910	34	38
20	YZG80-5.5/4	680	360	250	460	380	200	440	38	38	图2
21	YZG100-7.5/4	740	380	280	530	440	220	460	38	45
22		256	130	90	180	150	90	200	14	14	图1
23	YZG3-0.25/6	330	150	110	220	180	100	210	18	18
24	YZG5-0.37/6	402	195	140	265	220	120	225	22	22
25	YZG8-0.55/6	410	195	140	265	220	120	225	22	22
26	YZG10-0.75/6	430	215	150	320	260	140	290	24	26
27	YZG16-1.1/6	460	215	150	320	260	140	290	24	26
28	YZG20-1.5/6	520	240	170	380	310	160	340	30	32
29	YZG25-1.85/6	550	240	170	380	310	160
