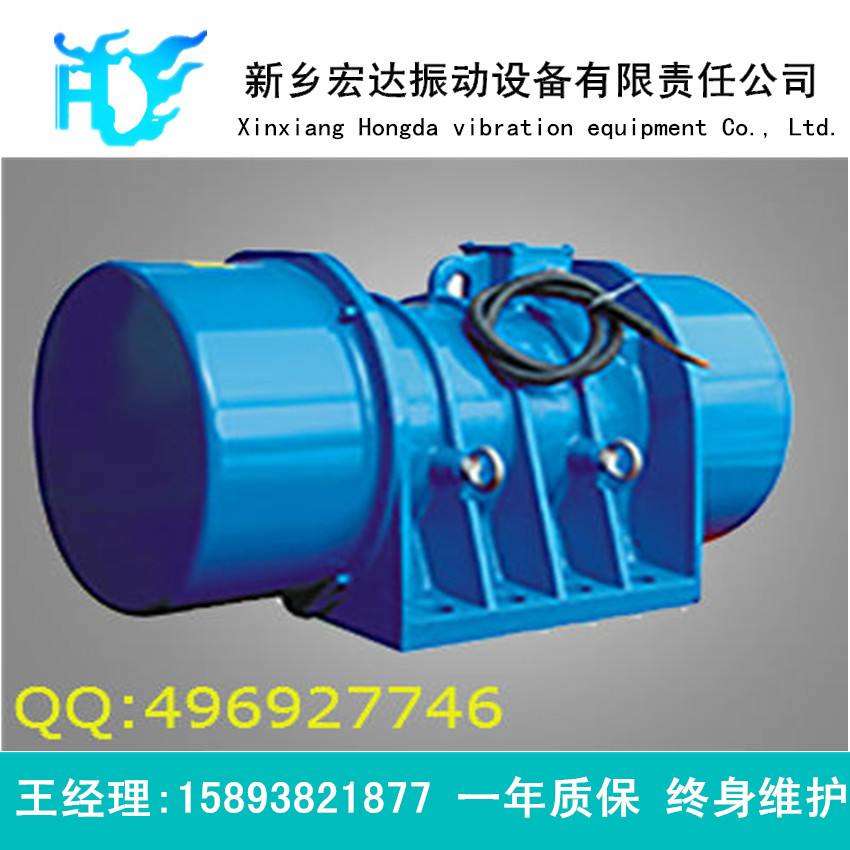

YZG振动电机（YZG-20-2三相二级振动电机）

YZG系列三相异步振动电机是我公司总结多年生产ZG系列惯性振动器的经验，自行研制开发的。
YZG系列三相异步振动电机为各类机械通用型激振源，如振动给料机、振动输送机、振动放矿机、振动落砂机、振动筛分机、料仓的振动防闭塞装置等。广泛应用于电力、机械、建材、矿山、铸造、粮食、冶金、化工、港口等行业。
QQ图片20170512134835.jpg 二、特点
YZG系列三相异步振动电机具有以下优点：
1、激振力与功率配合适当，机体质量轻、体积小。
2、利用平稳的回转产生振动力，噪声低。
3、全封闭结构，外壳防护等级IP54、IP55。
4、使用寿命长，轴承寿命2极达5000小时，4、6、8极达10000小时。
5、只需调节偏心块夹角，就可实现无级调整激振力。
6、可多机组合形成多种振动形式，满足各种作业要求。
7、机种丰富,规格齐全,能满足各类振动机械的工作需要。

三、使用条件
环境温度：-15℃~+40℃        绝缘等级：F级
海    拔：<1000m             电源频率：50 Hz
电    压：380V               工作方式：连续S1
接    法：Y/△               安装方式：任意方向

四、型号举例

五、技术参数

序号	型号	额定激振力 kN	额定功率 kw	额定电流 A	额定转速转/分	额定电压 V	温升 K	绝缘等级	防护等级	重量 kg
1	YZG1-0.09/2	0-1	0.09	0.32	2900	380	≤80	F	IP55	10
2	YZG2-0.18/2	0-2	0.18	0.59	2900					18
3	YZG8-0.25/2	0-3	0.25	0.78	2900					20
4	YZG5-0.37/2	0-5	0.37	1.10	2900					28
5	YZG10-0.75/2	0-10	0.75	1.96	2900					48
6	YZG20-1.5/2	0-20	1.5	3.67	2900					70
7	YZG30-2.2/2	0-30	2.2	5.10	2900					106
8	YZG50-3.7/2	0-50	3.7	8.43	2900					190
9	YZG1-0.09/4	0-1	0.09	0.35	1450					12
10		0-2.5	0.12	0.49	1450					20
11	YZG5-0.25/4	0-5	0.25	0.85	1450					30
12	YZG8-0.37/4	0-8	0.37	1.18	1450					50
13	YZG10-0.55/4	0-10	0.55	1.76	1450					50
14	YZG16-0.75/4	0-16	0.75	1.94	1450					76
15	YZG20-1.1/4	0-20	1.1	2.85	1450					86
16	YZG30-1.5/4	0-30	1.5	3.76	1450					110
17	YZG40-2.0/4	0-40	2.0	4.70	1450					140
18	YZG50-2.2/4	0-50	2.2	5.55	1450					200
19	YZG60-3.0/4	0-60	3.0	7.36	1450					245
20	YZG80-5.5/4	0-80	5.5	11.5	1450					340
21	YZG100-7.5/4	0-100	7.5	16.88	1450					460
22		0-1.5	0.12	0.5	960					20
23	YZG3-0.25/6	0-3	0.25	1.0	960					32
24	YZG5-0.37/6	0-5	0.37	1.36	960					55
25	YZG8-0.55/6	0-8	0.55	1.60	960					65
26	YZG10-0.75/6	0-10	0.75	2.46	960					78
27	YZG16-1.1/6	0-16	1.1	3.38	960					96
28	YZG20-1.5/6	0-20	1.5	4.48	960					120
29	YZG25-1.85/6	0-25	1.85	5.56	960					150
30	YZG30-2.2/6	0-30	2.2	6.20	960					200
31	YZG45-3.0/6	0-45	3.0	8.30	960					250
32	YZG50-3.7/6	0-50	3.7	9.38	960					300
33	YZG60-4.5/6	0-60	4.5	11.50	960					380
34	YZG80-5.5/6	0-80	5.5	13.6	960					420
35	YZG100-7.5/6	0-100	7.5	17.12	960					520
36		0-1.5	0.18	0.86	720					32
37	YZG3-0.25/8	0-3	0.25	1.18	720					60
38	YZG5-0.37/8	0-5	0.37	1.76	720					80
39	YZG10-0.75/8	0-10	0.75	2.78	720					136
40	YZG16-1.1/8	0-16	1.1	4.08	720					150
41	YZG20-1.5/8	0-20	1.5	4.94	720					220
42	YZG30-2.2/8	0-30	2.2	6.7	720					350
43	YZG50-3.7/8	0-50	3.7	9.8	720					460

六、外型及安装尺寸

*注：1. YZG系列电机外壳颜色为国际通用安全警告色，如客户需要可另作说明。
2.用户如在额定电源电压、额定电源频率、特别激振力、特别材质等方面有特殊要求时请详细说明，本公司可按特殊要求制作。

序号
型号
L
B
b
A
c
h
H
G
d
图型
1
YZG1-0.09/2
220
70
40
150
120
65
155
13
10
图1
2
YZG2-0.18/2
250
130
90
180
150
90
200
14
14
3
YZG3-0.25/2
250
130
90
180
150
90
200
14
14
4
YZG5-0.37/2
310
155
110
220
180
100
210
18
18
5
YZG10-0.75/2
400
195
140
265
220
120
225
22
22
6
YZG20-1.5/2
440
215
150
320
260
140
290
24
26
7
YZG30-2.2/2
490
240
170
380
310
160
340
30
32
8
YZG50-3.7/2
570
300
220
430
350
180
380
34
38
9
YZG1-0.09/4
230
70
40
150
120
65
155
13
10
10
250
130
90
180
150
90
200
14
14
11
YZG5-0.25/4
330
150
110
220
180
100
210
18
18
12
YZG8-0.37/4
390
140
140
265
220
120
225
22
22
13
YZG10-0.55/4
400
195
140
265
220
120
225
22
22
14
YZG16-0.75/4
440
215
150
320
260
140
290
24
26
15
YZG20-1.1/4
450
215
150
320
260
140
290
24
26
16
YZG30-1.5/4
490
240
170
380
310
160
340
30
32
17
YZG40-2.0/4
510
240
170
380
310
160
340
30
32
18
YZG50-2.2/4
570
300
220
430
350
180
380
34
38
19
YZG60-3.0/4
620
300
220
430
350
180
3910
34
38
20
YZG80-5.5/4
680
360
250
460
380
200
440
38
38
图2
21
YZG100-7.5/4
740
380
280
530
440
220
460
38
45
22
256
130
90
180
150
90
200
14
14
图1
23
YZG3-0.25/6
330
150
110
220
180
100
210
18
18
24
YZG5-0.37/6
402
195
140
265
220
120
225
22
22
25
YZG8-0.55/6
410
195
140
265
220
120
225
22
22
26
YZG10-0.75/6
430
215
150
320
260
140
290
24
26
27
YZG16-1.1/6
460
215
150
320
260
140
290
24
26
28
YZG20-1.5/6
520
240
170
380
310
160
340
30
32
29
YZG25-1.85/6
550
240
170
380
310
160
