GZT系列棒条式振动放矿机

GZT系列棒条式放矿机工作原理及结构特点

　　GZT系列棒条式放矿机（振动给料机）用新型振动电机驱动,该系列振动给料机用于粗破碎机前的均匀给料，同时由于棒条筛面的作用，又能除掉泥土等细小物料，达到预先筛分的功能，能够提高粗碎能力，该系列棒条式振动放矿机采用新型振动电机或激振器激振，框架式环槽铆钉铆接，锰钢制造的护板和棒条，结构坚固，强度高，耐冲击，耐磨损，使用维护方便。

GZT系列棒条式放矿机的特点

　　GZT系列棒条式振动给料机共有五个规格，适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。该系列给料机，由于在接近排料端的给料面布有分级作用缝隙可调的棒条，所以在进行给料同时能将物料中泥土及细碎粒级的物料分离出去，使其后面的破碎机更有效发挥功能；该系列给料机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。

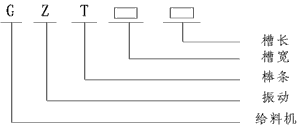

GZT系列棒条式放矿机型号说明

GZT系列给料机技术参数表

型号	筛面面积 m2	给料粒度 mm	处理量 t/h	双振幅 mm	振次 r/min	电动机		倾角 º
型号	筛面面积 m2	给料粒度 mm	处理量 t/h	双振幅 mm	振次 r/min	型号	功率	倾角 º
GZT0924	1.4	≤400	50-200	6-9	960	Y132M1-6	4.0	0-15
GZT1030	3.0	≤400	50-250	6-9	960	Y132M1-6	4.0	0-15
GZT1230	3.6	≤700	50-300	6-8	960	Y132M2-6	5.5	0-15
GZT1330	3.9	≤700	50-400	6-8	960	Y132M1-6	4.0	0-15
GZT1428	3.92	≤800	50-400	7-9	960	Y132M2-6	5.5	0-15
WGZT1530	4.5	≤800	50-410	8-12	970	Y160L-6	11	0-15
GZT1836	6.48	≤800	50-430	8-11	1470	Y180L-4	22	0-15
GZT1842	7.56	≤800	50-450	8-11	1470	Y200L-4	30	0-15
GZT1848	8.64	≤800	50-480	8-11	1470	Y200L-4	30	0-15

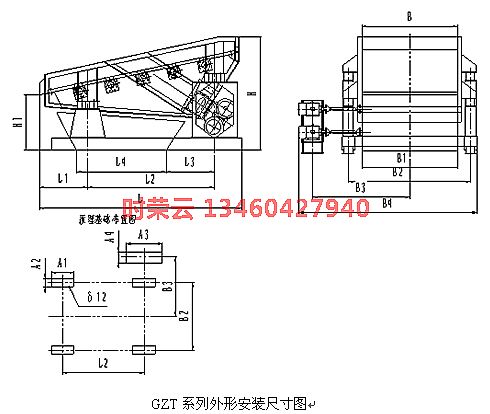

GZT系列棒条式放矿机外形尺寸图

GZT系列棒条式放矿机外形图

GZT系列棒条式放矿机外型尺寸表

型号	L	L1	L2	L3	L4	A1	A2	A3	A4	B	B1	B2	B3	B4	H	H1
GZT0924	2881	800	1503	456	998	400	250	600	400	900	900	1278	1239	2228	2144	962
GZT1030	3323	601	1967	872	973	400	250	600	400	1000	1000	1426	1239	2302	1802	521
GZT1230	3377	585	2260	918	718	400	250	0	0	1200	1240	1602	1218	2510	1778	622
GZT1330	3119	484	2300	1166	660	400	250	0	0	1300	1272	1720	1288	2530	1796	600
GZT1428	3519	786	2260	961	717	400	320	720	460	1400	1440	1802	1318	2610	1823	444
GZT1530	2650	661	1690	600	1138	400	320	0	0	1500	1650	2040	1550	3040	1500	409
GZT1836	3700	911	2388	912	1680	900	250	800	450	1800	1800	2300	1827	3354	2195	1106
GZT1842	5094	1308	2885	1218	1914	900	250	0	0	1800	1805	2260	1685	3263	544	2650
GZT1848	5094	1308	2885	1218	1914	900	250	0	0	1800	1805	2260	1685	3263	544	2650
