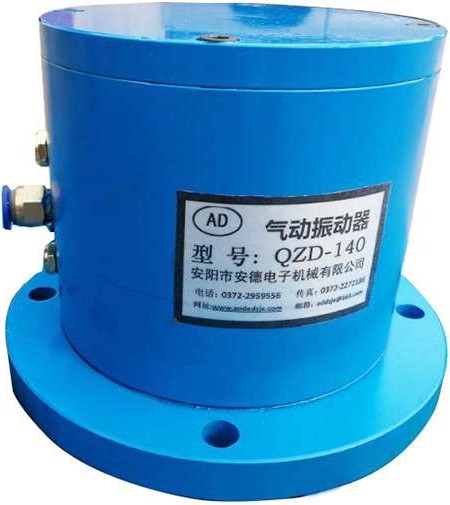

1999（AD） 气动振动器技术参数型号：
一、特点：
1、在空间任意方向安装使用。
2、在管路上加节流阀可调频。
3、使用方便，只需用一根通气管即可。
4、振动力大。
5、寿命长。
二、 结构及作用原理：
打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端首先循环结束，第二循环开始，依次不断的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。
三、 技术性能参数：
型 号
振动力（N）
频率 (Hz)
耗气量 (L/min)
噪音 (dB)
使用温 (℃)
重 量 (kg)
0.3Mpa
0.4 Mpa
0.6 Mpa
QZD-32
484
720
900
10-60
210
65
-8～70
1.2
QZD-40
632
980
1150
10-50
250
2
QZD-50
712
1050
1300
10-40
270
QZD-63
923
1230
1900
10-30
310
75
4
QZD-80
1100
1923
2400
10-25
330
5.8
QZD-100
1382
2987
3880
10-22
350
8.3
QZD-125
2321
3400
4500
10-20
380
12
QZD-140
2578
3700
5000
10-18
420
18
QZD-160
3000
4000
5400
12-18
460
80
38
QZD-180
3500
4400
5800
12-16
590
85
45
|
