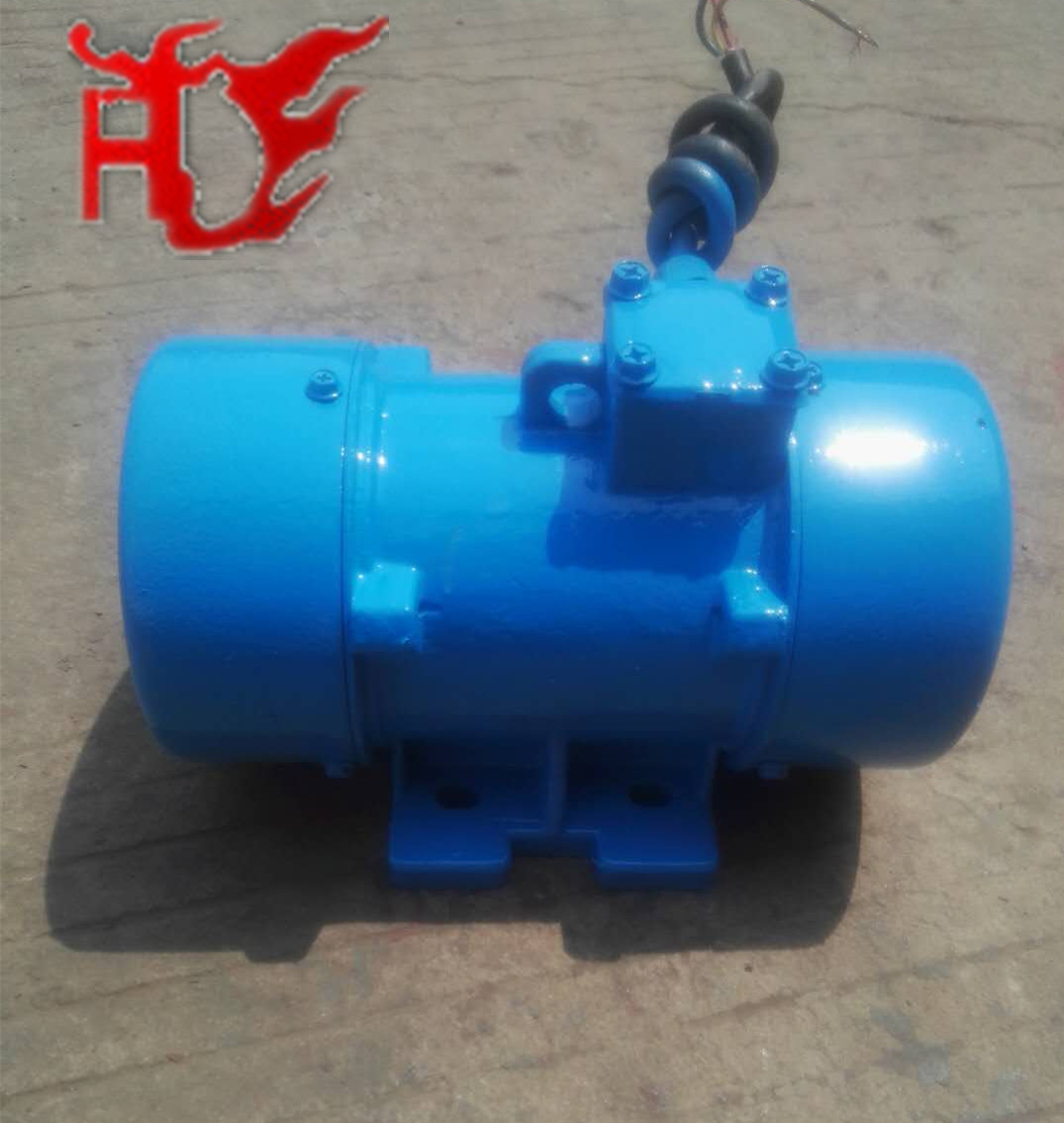

MVE振动电机安装尺寸/MVE振动电机型号表
MVE振动电机的适用范围：
MVM系列振动电机产品广泛应用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、
粮食、视频、医药、轻工等工业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落沙机、振动台
、料仓振动防闭塞装置等各种立式振动电机理想振动源和激振源。海拔高度不超过1000米，环境温度不超过40℃，相对湿度不超过
MVE振动电机安装图纸：
90%(温度不超过25℃时)，否则应降低功率使用;主机激振动率和运行电流不超过铭牌数值，否则应降低激振力使用。
MVE振动电机原理：
振动电机由特制电机外加激振重块组成。当电机通过电旋转时，激振块产生激振力，通过电机底脚或法兰盘递给振动机械。 特制电
机由特制定子线包和转子轴组成，能承受高频振动；卧式振动电机采用扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以
从零至较大调节振动电机的激振力；立式振动电机，采用两块偏心块作为偏心块，两轴端各一块，上轴端为固定偏心块下轴端为可调
偏心块，在上下偏心块的外测各装有一组附加块，通过调节附加块的数量，可分级调节振动电机的激振力。振动电机通过电旋转，带
动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
MVE振动电机的存放及安装使用说明：
振动电机应该存放在室内，室内的空气应该是干燥的，没有不良气体，温度应该在露点以上5℃，相对湿度不超过50%，振动电机应
该保持平放。储存前应该对立式振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮情况。振动电机与
振动机械链接平面应该采用光洁度高的加工面，品面度应该符合GB1184-79 附表1的9级公差要求。脚底安装或法兰安装螺栓强度应
不能低于8.8级。振动电机必须牢固的安装在振动机械上，底角或者法兰螺栓应该使用防松动装置。
MVE振动电机相关技术参数：
额定电压： 380V(三相)220V（单相）（也可提供230/400V，230/460V）
直流电压： 12V 24V 220V
额定频率： 50HZ（也可提供60HZ）
绝缘等级： F级
防护等级： IP55
工作制： 连续（S1）
激振力调整范围： 0—较大额定
激振力： 单相 0—800kg
型号 | 激振力 | 振次 | 功率 | 电流 | 安装尺寸 |
KN | r/min | KW | A | A | B | Φg |
MVE60/3 | 0.7 | 2900 | 0.07 | 0.16 | 62-74 | 106 | Φ9 |
MVE100/3 | 1 | 0.09 | 0.19 | 62-74 | 106 | Φ9 |
MVE200/3 | 2 | 0.15 | 0.35 | 62-74 | 106 | Φ9 |
MVE300/3 | 3 | 0.25 | 0.52 | 90 | 125 | Φ13 |
MVE400/3 | 4 | 0.27 | 0.58 | 60 | 125 | Φ13 |
MVE500/3 | 5 | 0.37 | 0.96 | 105 | 140 | Φ13 |
MVE700/3 | 7 | 0.45 | 1.25 | 105 | 140 | Φ13 |
MVE800/3 | 8 | 0.55 | 1.45 | 120 | 170 | Φ17 |
MVE1200/3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
