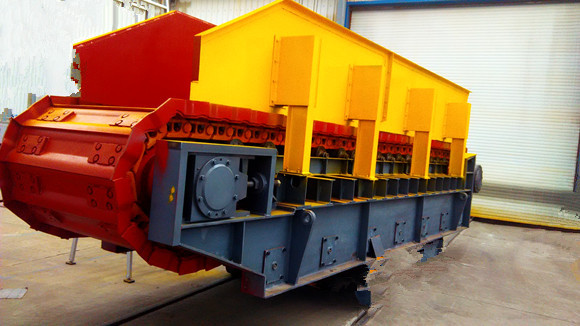

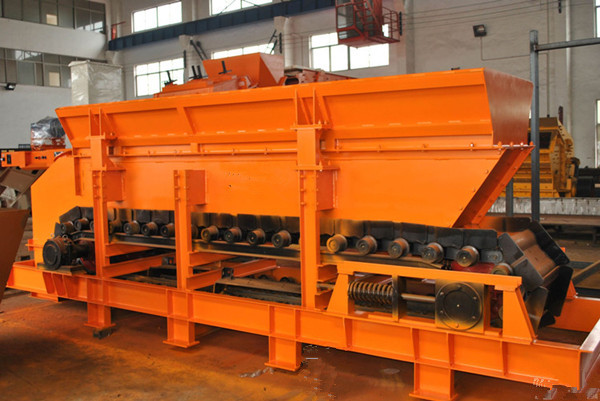

一） BL1400×2900板式喂料机技术文本
1 总体参数
—规格 WBL1400×2900mm
—输送物料 石灰石
—输送倾角 ° 0
—喂料宽度 mm 1400
—头尾轴中心距 mm 2900
—输送速度 m/s ～0.1
—输送量 t/h 100～400
—功率 kW 7.5
—设备重量 t ～8.2
2 技术参数
2.1 槽板
型号 WBL1400
宽度 mm 1400
材质 16Ｍn
底板厚度 mm 14
加工方式 双圆弧形、冷压成型
2.2 链条 套筒滚子链
制造商
2.3 滚轮 滚动轴承组合式
轮体材料 45钢
处理方式 表面高频淬火
表面硬度 HRC45-50
2.4 机架
卸料区段 采用中间轨道，能承受冲击载荷
2.5 主动链轮装置
主动轴
材料 40Cr合金钢
热处理方式 调质
硬度 HB220-250
主动链轮
节圆直径 mm Φ500
齿数 6
节距 mm 250
轴承
型号 23226CA/W33调心滚子轴承
2.6 从动链轮装置
从动轴
材料 40Cr合金钢
热处理方式 调质
硬度 HB220～250
从动链轮
材料 ZG310-570
热处理方式 表面高频淬火
表面硬度 HRC48～53
轴承
制造商
型号 UCK320滑块座外球面轴承
拉紧装置 弹簧拉紧
2.7 驱动装置
电动机 1台
制造商
型号 YVF2-132M-4
功率 kW 7.5
转速 r/min 1460
电压 V 380
防护等级 IP54
绝缘等级 F
频率 Hz 50
减速机 1台
制造商
型号 P2KA10-400
速比 400
二）BL1400×2900板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 中型板式喂料机 BL1400×2900mm
1.1 传动装置 1套
减速器
（含锁紧盘、扭力臂） P2KA10-400（1台）
电动机(变频调速) YVF2-132M-4-7.5kW（1台）
1.2 机架 1套
头部罩壳、导料板
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 1套
1.6 槽板 1套
1.7 安装地脚螺栓 1套
2 随机技术资料 1套
