BZ1200×10000板式喂料机详细说明
一）输送物料物料原始参数：
名称 原生铁矿石
物料含水率（％） ≤3
矿石密度（t/m3） 3.6
松散密度（t/m3） 2.05
较大入料尺寸（mm） 250
输送量（t/h） 100
布置倾角（°） 14
头尾轮中心距（mm） 9936
料仓直径×高度（m） 12×16
安装位置 室内、粉矿仓
工作时间 24h/d、330d/a
二）BZ1200×10m板式喂料机主要的技术和结构性能参数
型号规格 ZB1200×10m
喂料宽度（mm） 1100
轴间距（mm） 9936
线速度（m/s）
倾斜角（°） 11
额定功率（KW） 37
较大喂料能力（m3/h） 200
总重（kg） 48200
输送槽板数量 102件
宽度（mm） 1200
材料 -16/16Mn
链条数量 2×102节
型号 216MA 推土机履带链
主动链轮装置
主轴数量 1件 直径（mm） 280
材料 40Cr锻园调质
链轮数量 2件 节距 216 齿数 10
节径（mm） 699.99 宽度（mm） 90
材料 ZG40Cr 齿面热处理 调质后高频淬火 表面硬度 HRC48-55
胀套 数量 2套 型号 Z5-280X355
尾轮及拉紧装置1套
尾轴 数量 1件 直径（mm） Φ140
材料 40Cr调质
尾轮 数量 1件 直径（mm） 580 材料 ZG40Cr
齿面热处理 调质后高频淬火 表面硬度 HRC48-55
轴承 数量 2套 型号 22232CCK/W33+ H3132
胀套 数量 2套 型号 Z5-150×200
拉紧装置 数量 2套 形式 蝶形弹簧螺旋拉紧 行程（mm） 400
驱动装置1套 电机 数量 1台
型号 YVP250M-6 功率 37 转速 970 电压 380 防护等级 IP54 绝缘等级 F
变频器 型号 EV2000-4T0450G1/0550P1 数量 1台
减速机 数量 1台 型号 TFK860-450 速比 450
联轴器 数量 1套 型号 HL4 Y65×142/J142×112

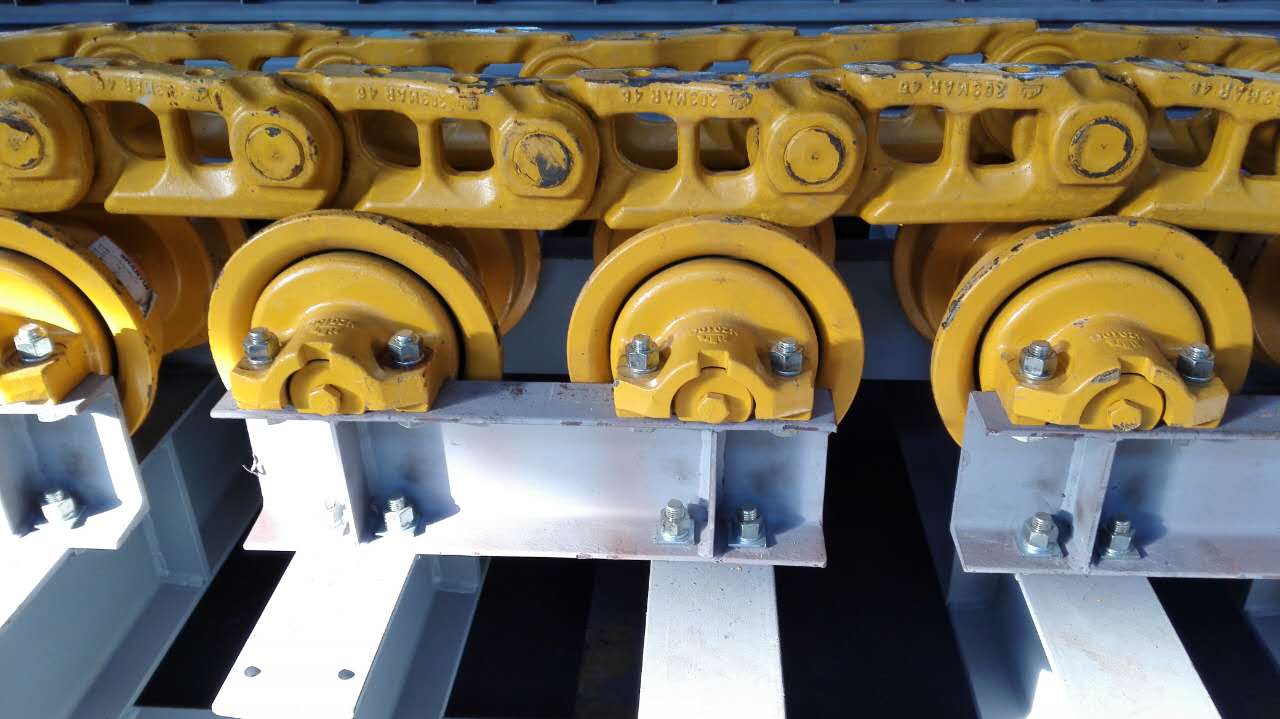

托轮装置 上托轮组 数量 58套
托轮材料 ZG40Cr 热处理 调质后高频淬火
表面硬度 HRC48-55
下托轮 数量 26套 托轮材料 ZG40Cr 热处理 调质后高频淬火
表面硬度 HRC48-55 机架1套 机架 数量 1套 材料 钢结构件
