中型板式喂料机国家标准结构特性和技术参数

一）中型板式喂料机国家标准：JB/T 4255－1999

本标准适用于沿水平或倾斜的线段由贮料仓向破碎机、输送机或其他工作机械连续均匀地配给或转

运各种松散物料的通用固定式中型板式喂料机。

中型板式喂料机允许输送堆积密度不大于2400 kg/m3，块重不超过500 kg，温度不高于400℃的块

状和颗粒状物料。其安装倾角一般不超过25°。

二）中型板式喂料机结构特性：

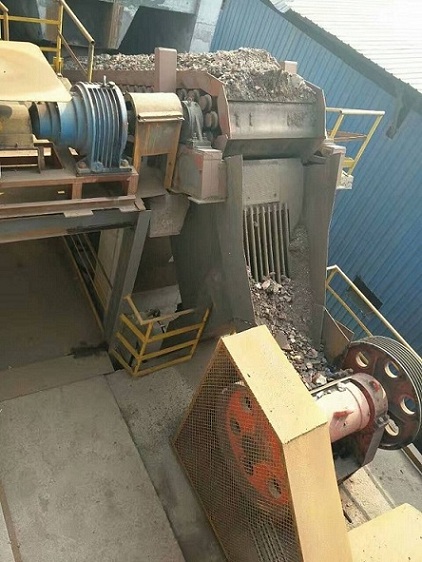

　　板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板部分及机架等五个部分组成。

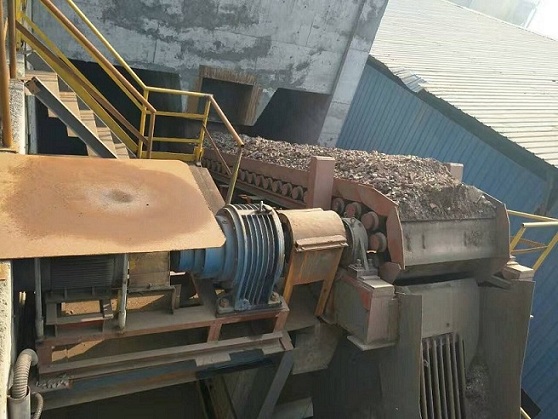

　　（1）头部驱动装置

　　头部驱动装置是重型板式给料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。电动机采用推荐变频调速电动机，以满足工艺上调节喂料量的要求。重型板式给料机的主动链轮装置采用两只齿数为6的链轮带动两条片式链、槽板沿轨道运动。

　　（2）尾轮装置

　　尾轮装置是重型板式给料机链板的改向部分，它由尾轮轴、两只尾轮、轴承等组成。

　　（3）拉紧装置

　　拉紧装置采用结构简单、安全可靠的螺旋拉紧装置。

　　（4）链板部分

　　链板部分由牵引链和槽板组成。牵引链采用耐冲击、运行平稳、工作可靠的片式链。槽板由16Mn钢板焊接而成，两边焊有钢板作挡边，用高强度螺栓将其与牵引链紧固在一起。

　　（5）机架

　　机架为整体机架，由头架、中间架、尾架组成，均为槽钢、角钢及钢板焊接而成，机架上设有四条轨道支承链板装置及物料（上分支）及两条轨道支承链板装置（下分支）。

三）中型板式喂料机技术参数

设备名称：   WBL1250*2000中型板式喂料机

规格 WBL1250×2000

槽板宽 mm 1250 槽板厚12mm

中心距 mm 2000

输送物料 石膏

较大输送物料粒度 mm ≤25

输送量 t/h 100

输送倾角 ° 0

输送速度 m/s ~0.12

合金结构钢链节距 mm 250

电动机 YVF2-100L2-4 变频电机

功率 kW 3

减速机 BWV3922-595-3kW

速比 i 595

减速机轴与头轴联接方式 链轮传动

传动链条 32A双排链

安装方式 右装
