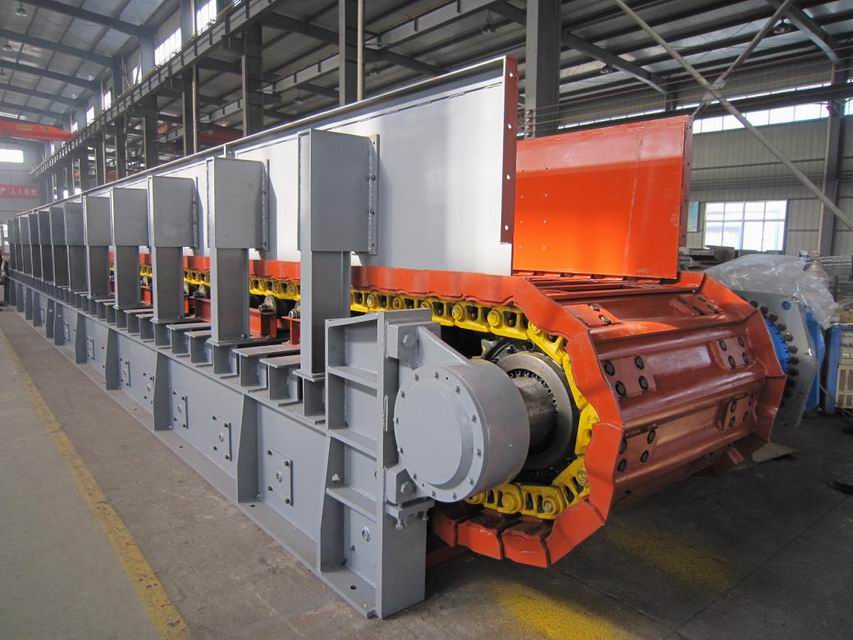

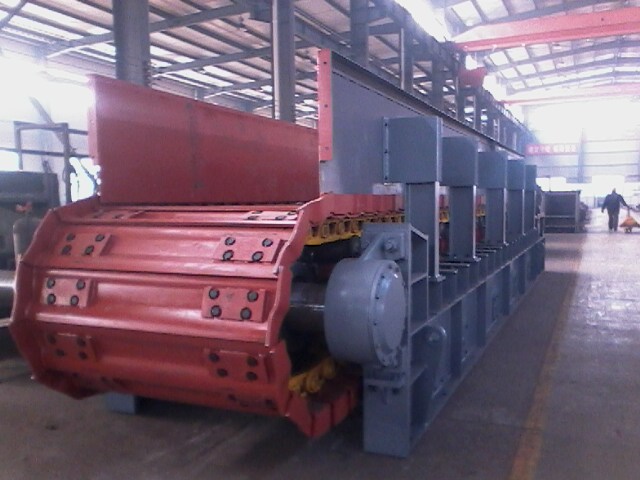

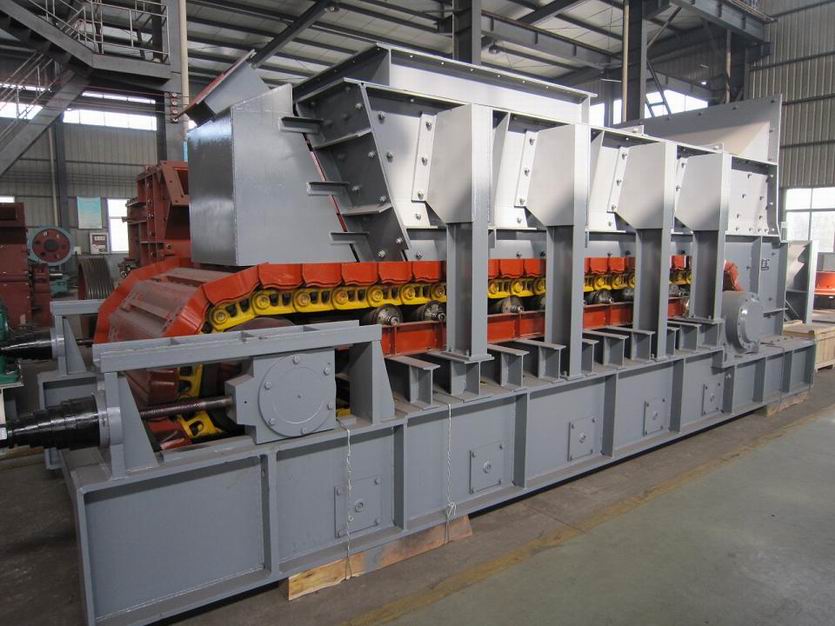

重型板式给料机主要特点和技术参数

一）重型板式给料机主要特点如下：

    A.驱动装置不需要基础，采用单点浮动支承形式，直接悬挂在主轴上，可以保证安装精度。减速机采用直交加行星硬齿面组合式；油池润滑；有制动保护，确保反转自锁；输出轴端部采用锁紧盘联结，可以较好的保证同心性。该驱动装置可较大限度减小给料机横向尺寸。

    B.驱动链条采用专业厂家生产的标准履带链条，无须润滑，安装维护方便，不跑偏，具有良好的互换性和较长的寿命。

    C.输送槽板采用16锰钢板，3000吨压机冲压而成。采用精密的工装组焊并经机械加工，保证了槽板之间的搭接精度，使用中不漏料。该槽板具有较高的强度和刚度，耐磨耐用保证使用寿命三年以上。

    D.链轮材料选用高强度合金钢并进行淬火处理，具有良好的耐磨性能。

    E.尾部拉紧装置安装复合弹簧，能有效地缓冲链带的冲击负荷。

    F.支重轮和托链轮均采用40Cr材料热处理淬火。其润滑为二硫化钼，一次性注油可使用一年，大修期间可采用油枪注油。

    G.所有转动部位均采用调心滚动轴承。密封性能和润滑效果好，阻力系数小，降低了功率消耗。

    H.所有联结均采用胀套和锁紧盘连接。不损伤轴颈，减少应力集中，方便拆装。

二）重型板式给料机技术参数

规格 WBZ2000×9000

槽板宽度 mm 2050 底板材质16Mn  厚度20mm

中心距 mm 9000

较大输送物料粒度 mm ≤1000

输送物料 石灰石

输送量 t/h 1300～1400

输送倾角 ° 23

输送速度 m/s ~0.18

坦克履带链节距 mm 216

电动机 YVF2-280M-4-90

功率 kW 90

减速机 P2KA21-400 扭力臂空心轴套装

速比 i 400

安装方式 右装

逆止器 减速机集成

设备重量 t ~63
