轻型板式给料机产品说明书

一、概述

  轻型板式给料机为连续输送物料机械的一种，主要用于中小型水泥厂作为石灰原矿一级破碎喂料，也适用于冶金、煤炭、化工、电力、建材、机械制造及其它工业部门。

二、轻型板式给料机机型特点

1、适用范围广，对具有锋利棱角的和对输送机有强烈磨损性的物料或成件物品都可输送，而且输送物料块状(粒度)大（300-450mm以下）。还适宜输送小于400°C以下的高温物料。

2、牵引链条强度高，可作较长距离的输送，本产品较大输送长度可达15m。

3、布置灵活，板式给料机可左传动，也可右传动，可水平输送物料，也可倾斜输送物料。其倾斜角0≤a≤30°。用户可根据实际现场选定。

4、链板抗弯强度大，耐冲击。

5、运行平稳可靠、噪音小。

三、轻型板式给料机主要技术参数

设备名称：WBQ1000X6000轻型板式给料机

规格                    WBQ1000×6000

槽板宽mm                 1000

槽板底板厚mm             12     16Mn

中心距 mm                6000

输送物料粒度mm          ~600

输送物料               各种矿石

物料容重 t/m3            1.8

输送量 t/h              ~200

输送倾角°              ~20

输送速度 m/s            0.153

合金结构钢链节距 mm      250

减速机                 DFY320-250

速比i                  250

逆止器               减速机集成

电动机               YVF2-180M-4-18.5

 变频电机 kw           18.5

设备重量  t            11.5

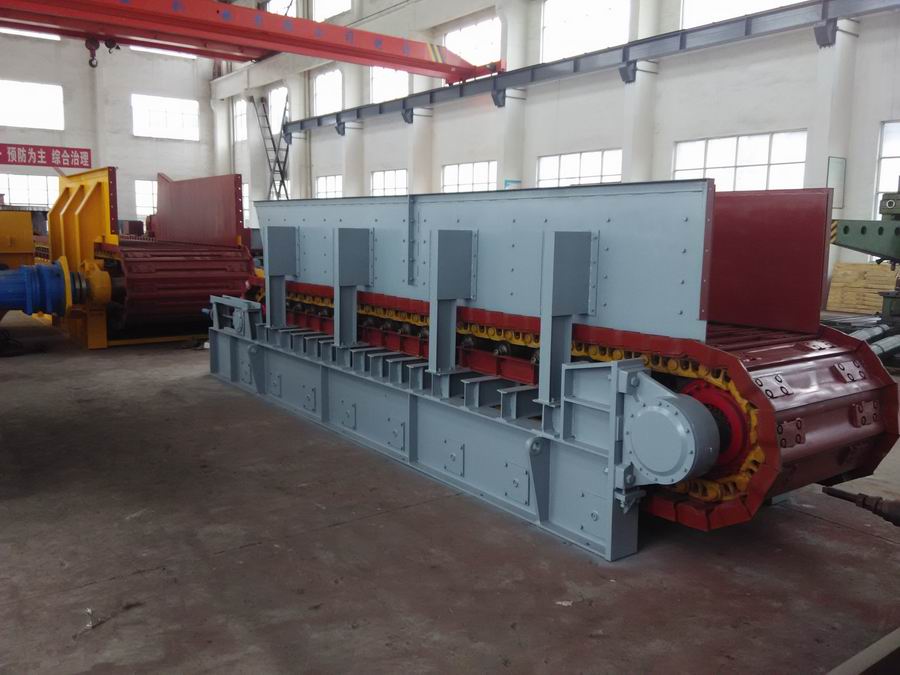

四、轻型板式给料机结构

板式给料机主要由以下若干部件组成：

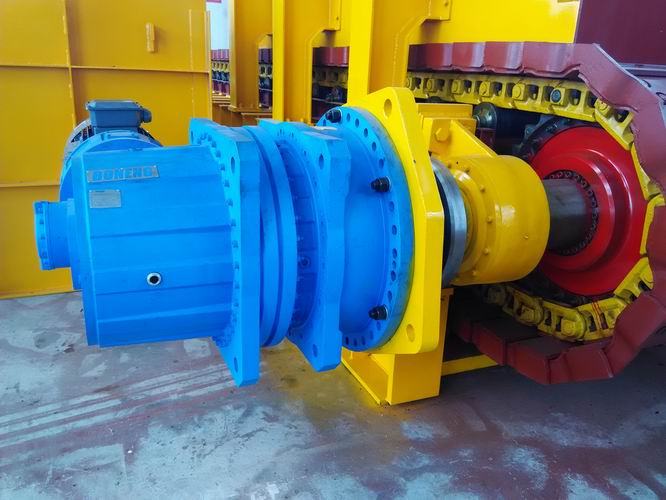

1、传动装置：传动装置包括电动机、减速机、联轴器、机架等。

2、头轮装置包括头部机座、齿轮、主动轴、链轮、传动轴、前机架等。

3、链条

4、链板

5、尾轮装置：包括链轮、后机架、拉紧装置等。

6、支承与拦板

7、中间架

以上各部分出厂前己装配好，安装时根据总装图的形式及基础位置就位即可。
