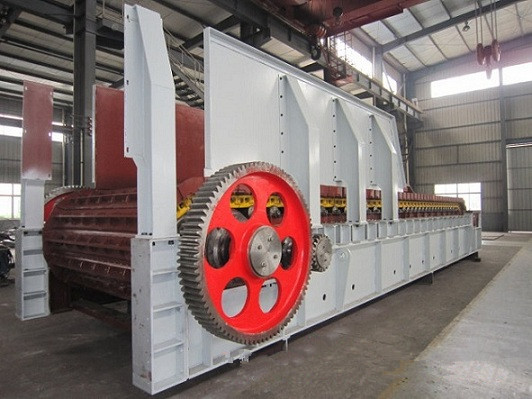

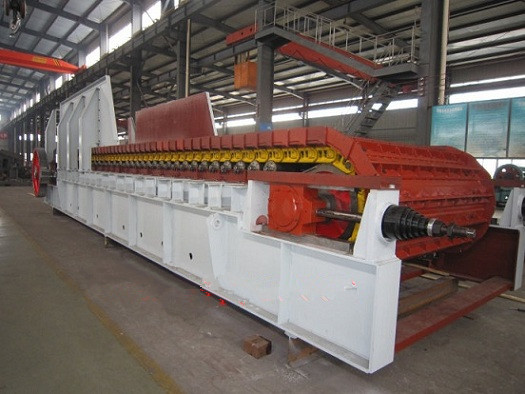

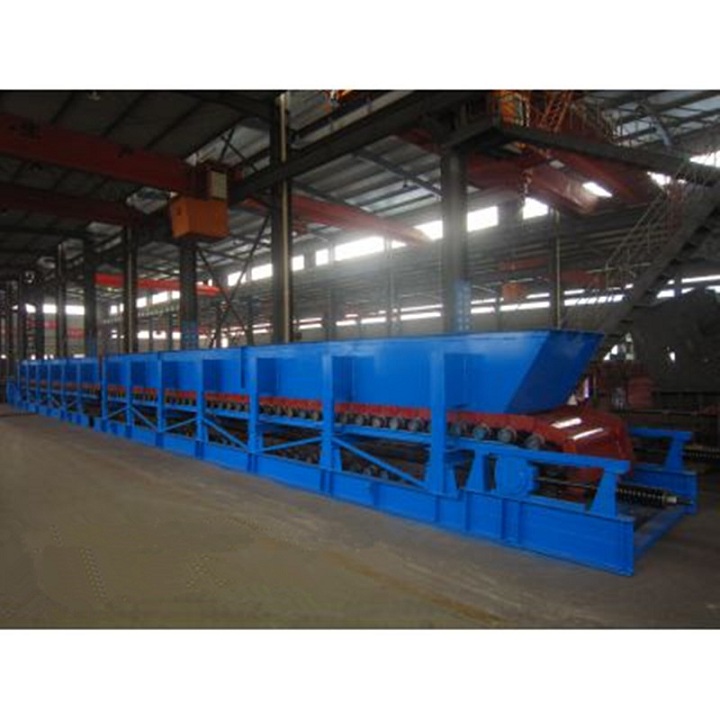

WBZ1600×6850重型板式给料机

WBZ1600×6850重型板式给料机的技术文本

1 总体参数

—规格 WBZ1600×6850mm

—输送物料粒度 mm 50

—设备重量 t ～31

—喂料宽度 mm 1600

—头尾轴中心距 mm 6850

—输送速度 m/s ～0.13

—功率 kW 37

—输送倾角 ° 0

—输送物料 铁矿石粗、细矿砂

—物料容重 t/m3 细矿砂2.2、粗矿砂2.25

—输送量 t/h 额定600 （较大720）

—安装方式 左装或右装

2 技术参数

2.1 槽板

型号 WBZ1600

材质 16Ｍn

底板厚度 mm 16

加工方式 双圆弧形、冷压成型

2.2 链条 坦克履带链

型号 T216MB

制造商

2.3 机架

卸料区段 采用上托链轮、上支重轮组合式支重，轮布置密度大，能承受较大冲击载荷

上托链轮 滚动轴承组合式

轮体材料 45＃优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

上支重轮 滚动轴承组合式

轮体材料 45＃优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

下托轮 滚动轴承组合式

轮体材料 45＃优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

2.4 主动链轮装置

主动轴

材料 40Cr合金钢

热处理方式 调质

硬度 HB220-250

抗扭疲劳极限 N/mm2 167

主动链轮

节圆直径 mm Φ631.54

齿数 9

节距 mm 216

齿块制造商

胀紧套 Z12A-260×325

轴承

制造商 FAG

型号 23048CA/W33调心滚子轴承

使用润滑脂类型 二硫化钼润滑脂

2.5 从动链轮装置

从动轴

材料 40Cr合金钢

热处理方式 调质

硬度 HB220～250

从动链轮

材料 ZG340-640

热处理方式 表面高频淬火

表面硬度 HRC48～53

轴承

制造商 FAG

型号 22228CA/W33调心滚子轴承

使用润滑脂类型 二硫化钼润滑脂

拉紧装置 截锥涡卷弹簧拉紧

2.6 干油集中润滑

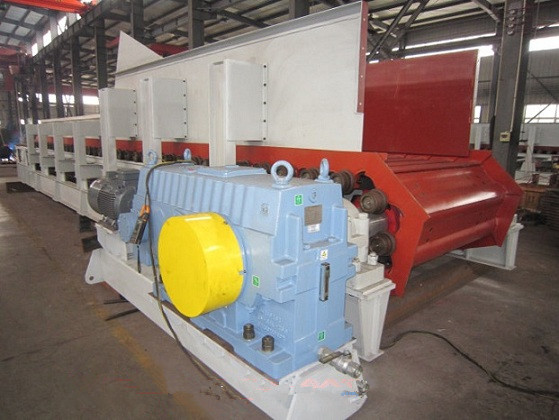

2.7 驱动装置

电动机 1台

制造商 SEW

型号 DV-225S-4(变频调速)

功率 kW 37

转速 r/min 1460

电压 V 480

防护等级 IP54

绝缘等级 F

频率 Hz 60

减速机 1台

制造商 SEW

型号 PHF052KF127行星齿轮减速机

速比 341

安装形式 扭力臂安装

WBZ1600×6850重型板式给料机供货范围

序号 设备及部件名称 数量或规格

1 重型板式给料机 WBZ1600×6850mm

1.1 传动装置 1套

减速器 PHF052KF127(1台) SEW

电动机(变频调速) DV-225S-4（1台） SEW

1.2 机架 1套

滚轮装置

（上托链轮、上支重轮、下托轮） 1套

导料板、头部罩壳       (含耐磨衬板) 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 链条 1套

1.6 槽板 1套

1.7 安装地脚螺栓 1套

1.8 集中润滑装置 1套

1.9 电控箱 1只

2 随机配件 1套（上托链轮2只+槽板1块）

3 随机技术资料 1套
