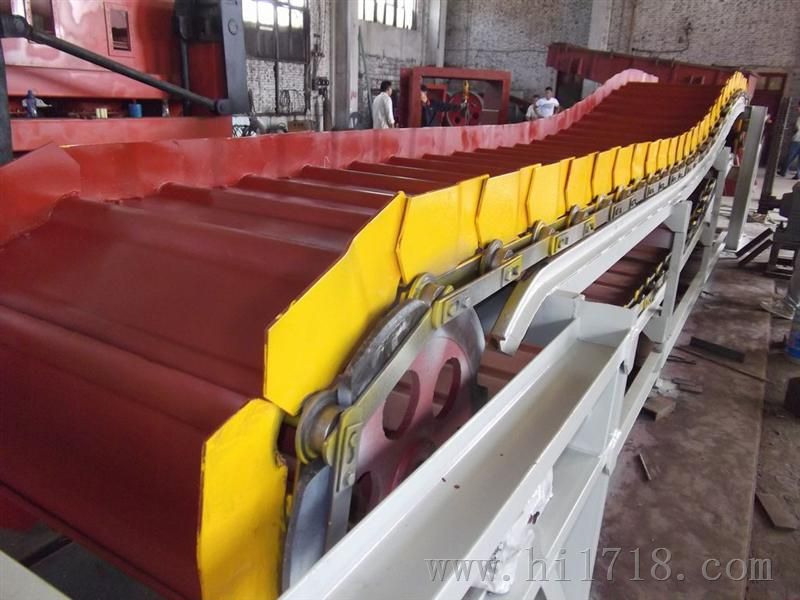

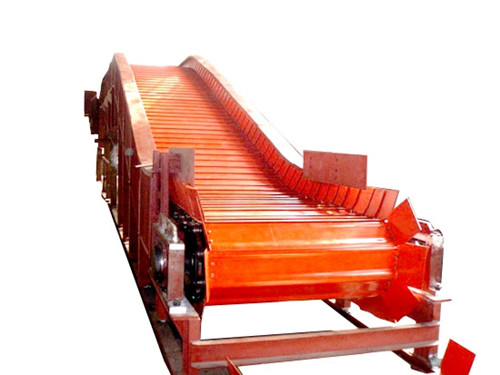

LB1100×9400鳞板输送机

LB1100×9400鳞板输送机技术文本

序号 参数 单位 说明

1 基本参数

名称 鳞板输送机

规格 LB1100×9400mm

槽板宽 mm 1100

中心距 mm 9000

输送倾角 ° 18

输送物料 铸件

输送速度 m/s ～0.08

输送量 t/h ～5

额定功率 kW 1.1

设备重量 t ～7.8

安装方式 左装/右装

2 技术参数

2.1 槽板

型号 LB1100

内宽度 mm 1100

底板材质 16Mn

底板厚度 mm 8（压制成波形）

加工方式 双圆弧形、冷压成型

2.2 链条

节距 mm 200

链板材质 45

滚子材质 20Cr

销轴材质 40Cr

2.3 滚轮 滚动轴承组合式

轮体材料 45钢

处理方式 表面高频淬火

表面硬度 HRC45-50

2.4 机架部分

卸料区段 采用中间轨道，能承受冲击载荷

2.5 主动链轮装置

主轴

材料 40Cr

处理方式 调质

硬度 HB220-250

主动链轮

节圆直径 mm 400

齿数 6

节距 mm 200

材料 ZG310-570

处理方式 表面高频淬火

表面硬度 HRC50-55

轴承

型号 22218CA/W33调心滚子轴承

制造商

润滑脂类型 二硫化钼润滑脂

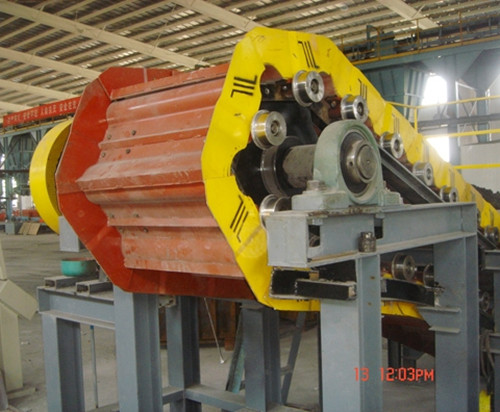

2.6 从动链轮及拉紧装置

从动轴

材料 45

处理方式 调质

硬度 HB220-250

从动链轮

材料 ZG310-570

处理方式 表面高频淬火

硬度 HRC50-55

轴承

型号 带滑块座外球面轴承UCK314

润滑脂类型 二硫化钼润滑脂

拉紧装置 弹簧螺旋拉紧

2.7 驱动装置 变频调速

型号 KA97/CRL67-385-MV1.1-H1

速比 385

功率 1.1kW

制造商

LB1100×9400鳞板输送机供货范围

序号 设备及部件名称 数量或规格

1 鳞板输送机 LB1100×9400mm

1.1 传动装置 1套

减速电机（变频） KA97/CRL67-385-MV1.1-H1（1台）

1.2 支架 7套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 链条 1套

1.6 鳞板（含滚轮） 1套

1.7 导轨 1套

1.8 安装地脚螺栓 1套

2 变频控制柜 1台

3 随机配件 1套(鳞板1块、滚轮2只)

4 随机技术资料 1套
