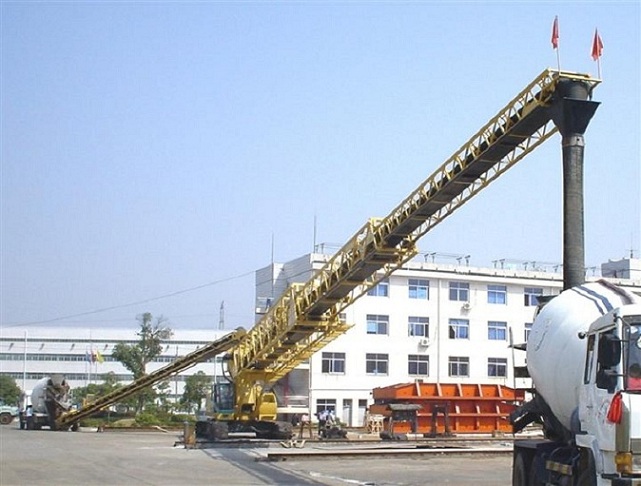

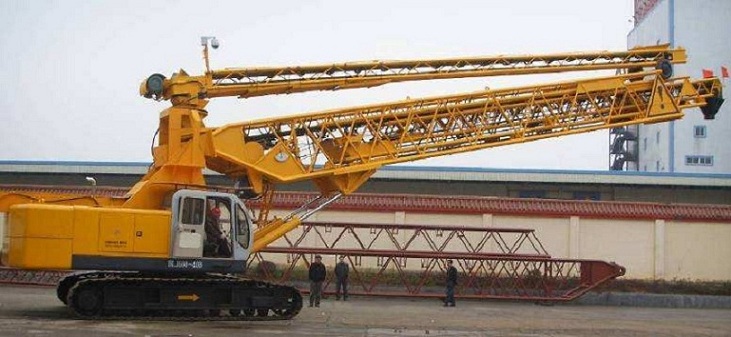

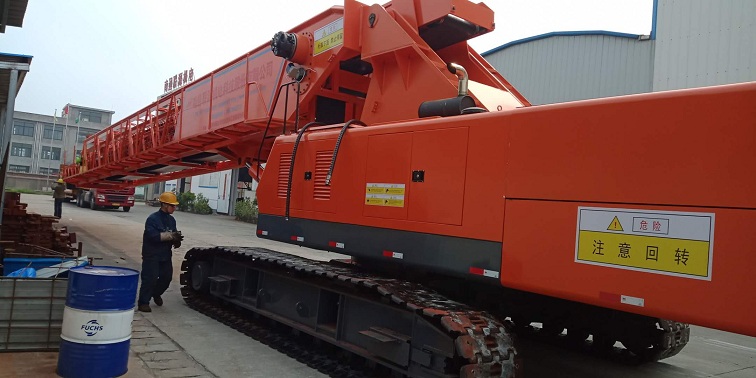

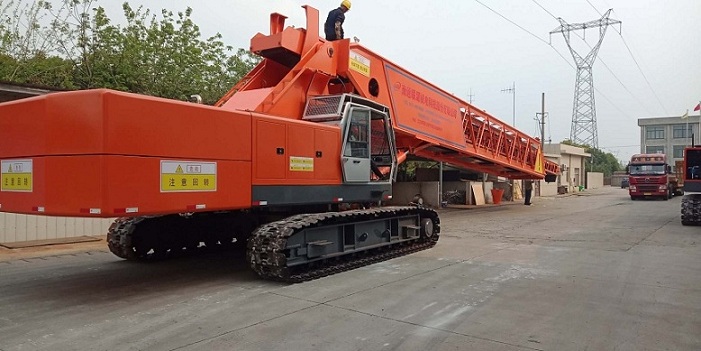

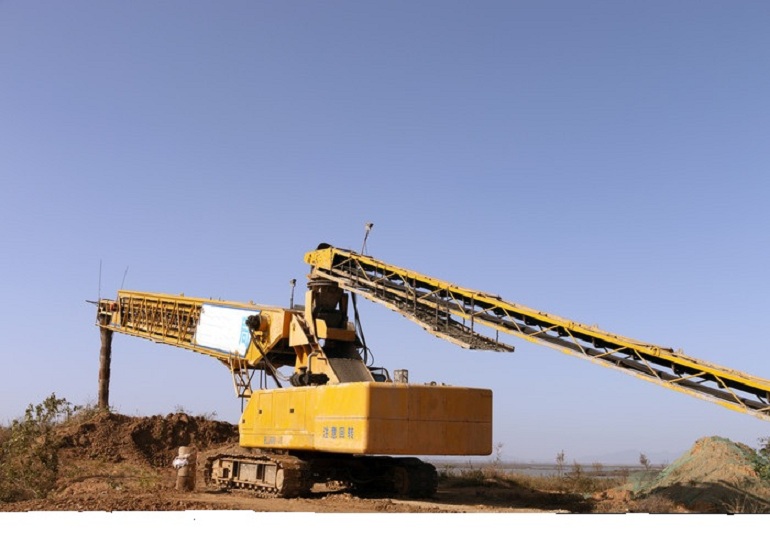

履带式混凝土布料机技术条款

履带式混凝土布料机技术条款

一、主要技术参数

1:整机

1.1底盘类别

履带式，履带中心距可调

1.2

底盘型号

QUY50A

1.3布料范围

18-40m

1.4输送物料较大粒径

150mm

1.5输送能力

理论250m3/h（三级配混凝土），实际产量为80～120 m3/h

1.6行走驱动方式

液压

1.7行走速度

1.3km/h

1.8爬坡能力

1.9履带宽度

1.10履带中心距（括号内数值为可调中心距）

1.11设备外形尺寸(不含上料皮带、布料皮带完整缩回)

760mm

1.12设备总重量

约80t

2:布料系统

2.1布料皮带机胶带宽度

600mm,尼龙带

2.2皮带机胶带移动速度

0～3.8m/s（无级调速）

2.3布料臂架回转驱动方式

液压

2.4布料臂架较大回转角度

359°

2.5布料臂架较大回转速度

3.2rpm

2.6布料臂架较大仰角

25°

2.7布料臂架较小俯角

-10°

2.8布料臂架节数

三节

2.9布料臂架较大伸缩长度

40m

2.10布料臂架完整伸出时间

6分钟

2.11布料皮带驱动、布料臂架伸缩驱动

电动

2.12布料皮带机电机功率

45Kw 配变频器

2.13布料臂架伸缩驱动电机功率

22Kw,含减速器

3:上料系统

3.1上料皮带机胶带宽度

600mm,尼龙带

3.2上料皮带机机长

18m

3.3上料皮带驱动方式

电动

3.4皮带机胶带移动速度

0～3.8m/s（无级调速）

3.5上料皮带机电机功率

30Kw,配变频器

4:控制、监控系统

4.1控制系统

V=220v，I=2A；温度60度以下

4.2监控系统

V=220v，I=2A；温度60度以下
