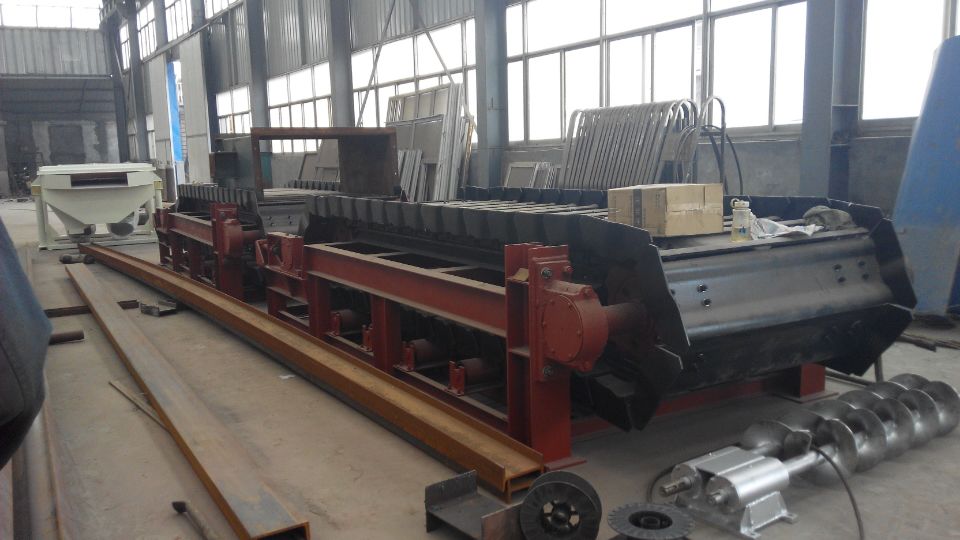

WBL1250×11000板式给料机技术文本

一）WBL1250×11000板式给料机技术文本

序号 参数 单位 说明

1 基本参数

名称 中型板式给料机

规格 WBL1250×11000

槽板宽 mm 1250

中心距 mm 11000

输送倾角 ° 0

输送物料 铁矿石

较大输送物料粒度 mm ≤700

堆积密度 t/m3 2.5

输送速度 m/s ～0.1

输送量 t/h ≥400

额定功率 kW 22

设备重量 t ～18.5

安装方式 右装

2 技术参数

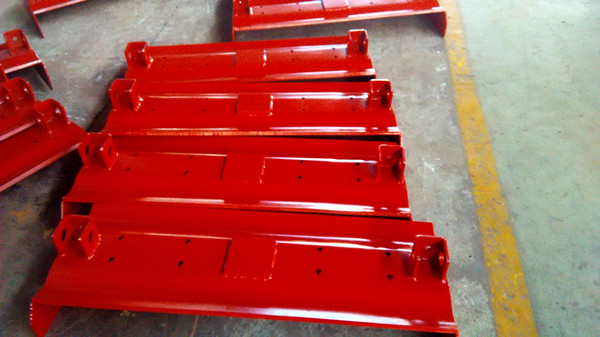

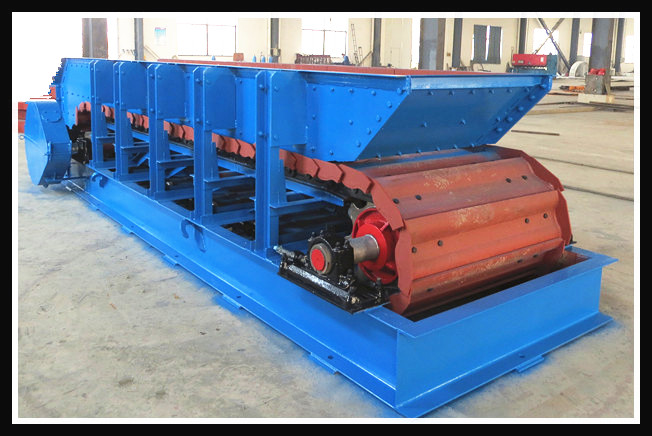

2.1 槽板

型号 WBL1250

较大宽度 mm 1250

底板材质 16Mn

底板厚度 mm 16（压制成波形）

加工方式 双圆弧形、冷压成型

单件重量 kg 73.5

2.2 链条

节距 mm 250

链板厚度 mm 12

长度(2根) m 23.5×2

重量(2根) kg 942.6×2

链板材质 40Cr

滚子材质 20Cr

销轴材质 40Cr

2.3 滚轮 滚动轴承组合式

数量 188

较大直径 mm 120

轮体材料 45#优质碳素钢

处理方式 表面高频淬火

表面硬度 HRC45-50

2.4 机架部分

卸料区段 采用中间轨道，能承受冲击载荷

2.5 主动链轮装置

主轴

较大直径 mm 240

材料 40Cr

处理方式 调质

硬度 HB220-250

主动链轮

节圆直径 mm 500

齿数 6

轮齿宽度 mm 59

节距 mm 250

材料 ZG340-640

处理方式 表面高频淬火

表面硬度 HRC50-55

轴承

型号 23236CA/W33调心滚子轴承

润滑脂类型 二硫化钼润滑脂

2.6 从动链轮及拉紧装置

从动轴

较大直径 mm 140

材料 40Cr

处理方式 调质

硬度 HB220-250

从动链轮

较大直径 mm Φ442

材料 ZG340-640

处理方式 表面高频淬火

硬度 HRC50-55

轴承

型号 22222CA/W33调心滚子轴承

制造商

润滑脂类型 二硫化钼润滑脂

拉紧装置 弹簧螺旋拉紧

2.7 驱动装置

电动机 1台

型号 变频电机YVF2-180L-4-22

功率 kW 22

转速 r/min 1470

电压 V 380

防护等级 IP54

绝缘等级 F

频率 Hz 50

减速机 1台

型号 行星齿轮减速机P2KA13-360

速比 360

安装方式 空心轴、扭力臂安装

二）WBL1250×11000板式给料机供货范围

序号 设备及部件名称                数量或规格

1 中型板式给料机                WBL1250×11000

1.1 传动装置                1套

1.11 减速器（含锁紧盘、扭力臂） P2KA13-360（1台）

1.12 电动机(变频调速)        YVF2-180L-4-22（1台）

1.2 机架（含头部罩壳、导料板） 1套

1.3 头轮装置                1套

1.4 尾轮装置                1套

1.5 链条                        2×94节

1.6 槽板（含滚轮）                94套

1.7 安装地脚螺栓                1套

2 随机配件                1套(槽板1块、滚轮2只)

3 随机技术资料                1套
