WBZ1500×11800板式给料机技术文本

一）WBZ1500×11800板式给料机技术文本

1 总体参数

规格 WBZ1500×11800mm

输送物料 mm

物料容重 t/m3 1.33

物料温度 ℃ ≤400

许用较大物料粒度 mm ≤800

设备重量 t ～37

喂料宽度 mm 1500

头尾轴中心距 mm 11800

输送速度 m/s ～0.07

功率 kW 15

输送倾角 ° 0

输送量 t/h ～50

安装方式 待定

二）WBZ1500×11800板式给料机主要特点简介如下：

1）头轮组合由轴、轴承座、链轮及轴承联轴器等件组成，通过安装在轴上的两个链轮拖动槽板连续运动，达到运输给料之目的，链轮与轴为键联接，主轴通过锁紧盘与减速器联接。

2）机架主梁为H型钢结构，在上、下翼板之间焊有若干筋板，两个H型主梁由若干槽钢、工字钢组焊为一整体，其结构坚固稳定。

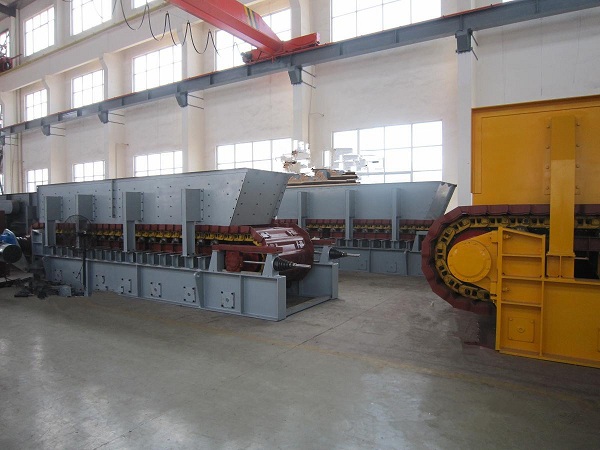

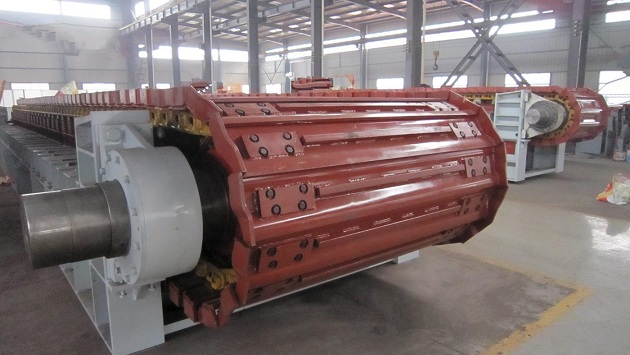

3）回转体是由槽板1、履带链2等件组成，槽板为双圆弧搭接式，采用低合金钢板组焊而成，强度高、耐磨损、不漏料，链节是选用专门厂家生产的推土机用履带链条（坦克链）。其特点是节距误差小，运动平稳，强度高、拉力大、无需润滑。

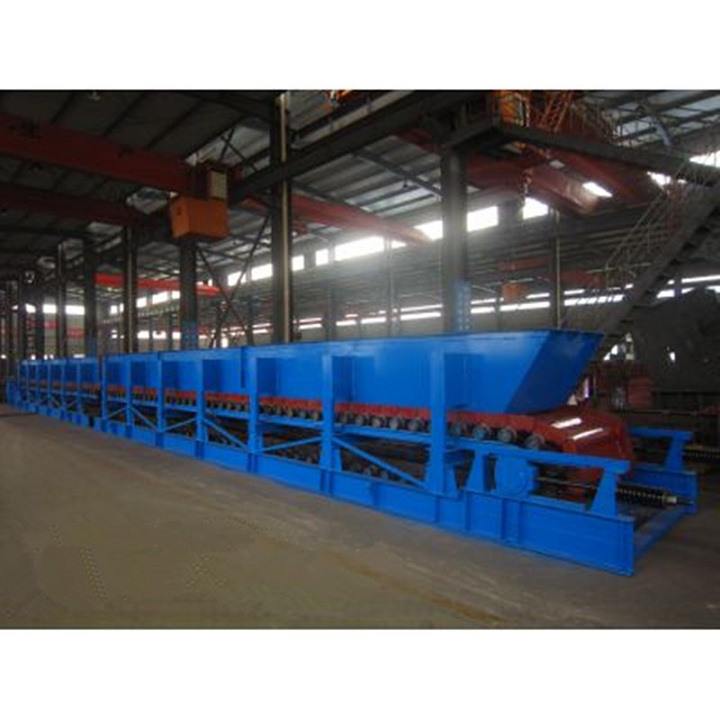

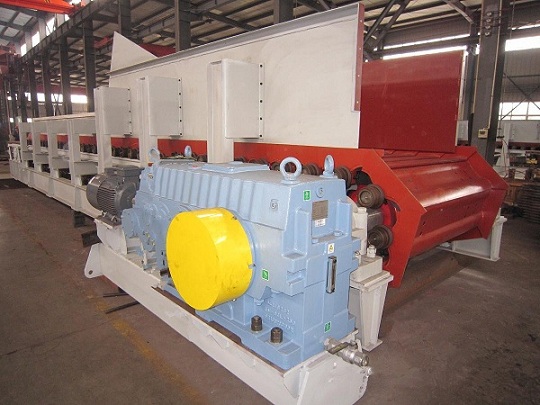

4）驱动装置是由电动机、联轴器、硬齿面齿轮减速器、机架等件组成。重量轻、速比大、承载能力强，拆装及维修方便。

5）链支重轮是由缓冲座、滚动轴承、轴、滚轮、密封圈、压盖等件组成。主要用来支承链条的工作段，保证链条正常运行并承受一部分物料的冲击和料仓的压力，还可限制链条的跑偏。

6）下托辊是由支承、密封圈、滚动轴承、轴、滚轮、压盖等件组成，主要用来支承回空槽板，防止因链板自重而产生过大的挠度而影响正常运行。

7）尾部装置是一种螺旋杆拉紧机构，它主要由轴、两个托轮、轴承、轴承 座、碟形弹簧、及拉紧螺杆等组成。托轮是通过键固定在轴上，轴的两端装有双列调心滚子轴承和轴承座。轴承座装在机架两侧，并在滑板之间前后滑动,调节链条的张紧力及纠正运行链板的跑偏。

8）栏板头罩是由侧板组合、端板、盖板、支腿等件组成。主要用来侧面挡料以防散料。
