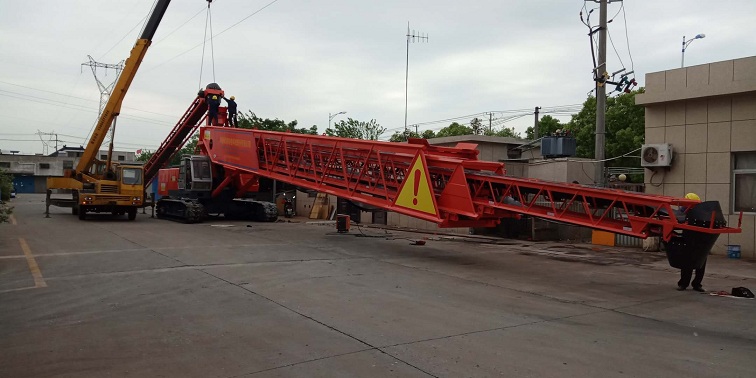

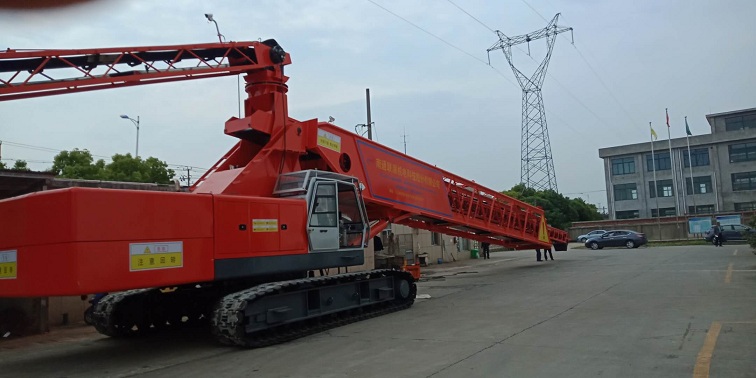

60米长混凝土布料机产品主要参数

60米长混凝土布料机产品主要参数

一:混凝土布料机整机

1.1底盘类别：履带式，履带中心距可调

1.2底盘型号：QUY80A

1.3布料范围：22-60m

1.4输送物料zui大粒径：150mm

1.5输送能力：理论250m3/h（三级配混凝土），实际产量为80～120 m3/h

1.6行走驱动方式：液压

1.7行走速度：1.3km/h

1.8爬坡能力：15%

1.9履带接地比压：0.11MPa

1.10底盘离地间隙：0.4m

1.11上料皮带：600mm

1.12设备总重量：135t

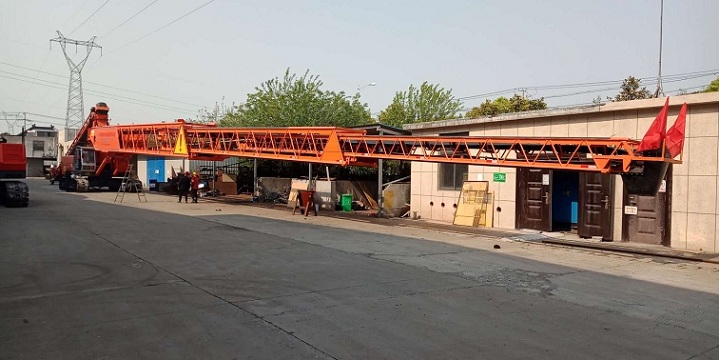

二:混凝土布料机布料系统

2.1布料皮带机胶带宽度：600mm,尼龙带

2.2皮带机胶带移动速度：0～3.8m/s（无级调速）

2.3布料臂架回转驱动方式：液压

2.4布料臂架zui大回转角度：359°

2.5布料臂架zui大回转速度：3.2rpm

2.6布料臂架zui大仰角：25°

2.7布料臂架zui小俯角：-10°

2.8布料臂架节数：四节

2.9布料臂架zui大伸缩长度：60m

2.10布料臂架完整伸出时间：6分钟

2.11布料皮带驱动、布料臂架伸缩驱动：电动

2.12布料皮带机电机功率：45Kw 配变频器

2.13布料臂架伸缩驱动电机功率：22Kw,含减速器

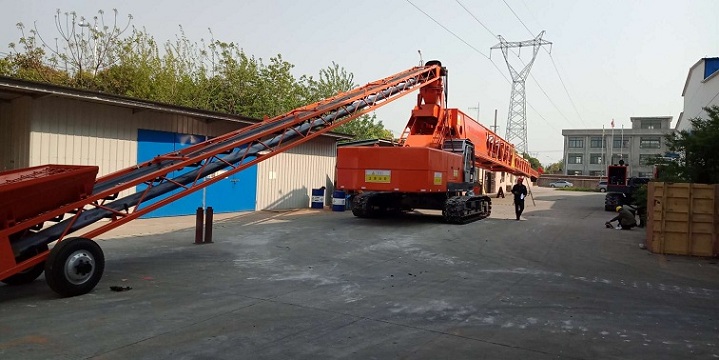

三:混凝土布料机上料系统

3.1上料皮带机胶带宽度：600mm,尼龙带

3.2上料皮带机机长：18m

3.3上料皮带驱动方式：电动

3.4皮带机胶带移动速度：0～3.8m/s（无级调速）

3.5上料皮带机电机功率：30Kw,配变频器

四:混凝土布料机控制、监控系统

4.1控制系统：V=220v，I=2A；温度60度以下

4.2监控系统：V=220v，I=2A；温度60度以下
