DZSF直线振动筛产品概述:

    DZSF系列直线振动筛是一种常用的封闭式轻型振动筛分设备,该系列直线振动筛是利用振动电机激振的原理,使物料在筛面上作跳跃式直线运动,物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

    DZSF直线振动筛的适用行业:

    DZSF型直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

    DZSF直线振动筛主要特点:

    DZSF系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用，较多可达到五层，筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

直线振动筛结构说明

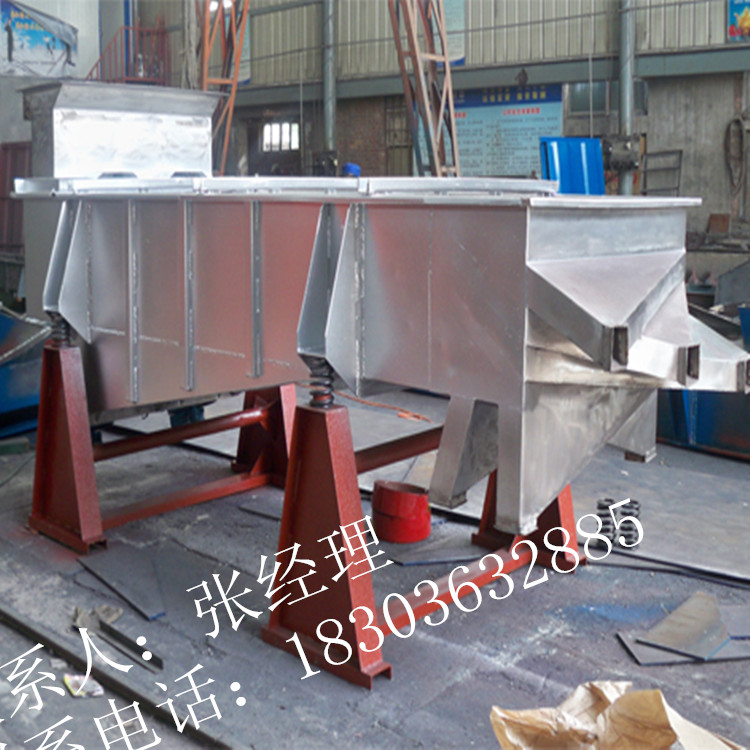

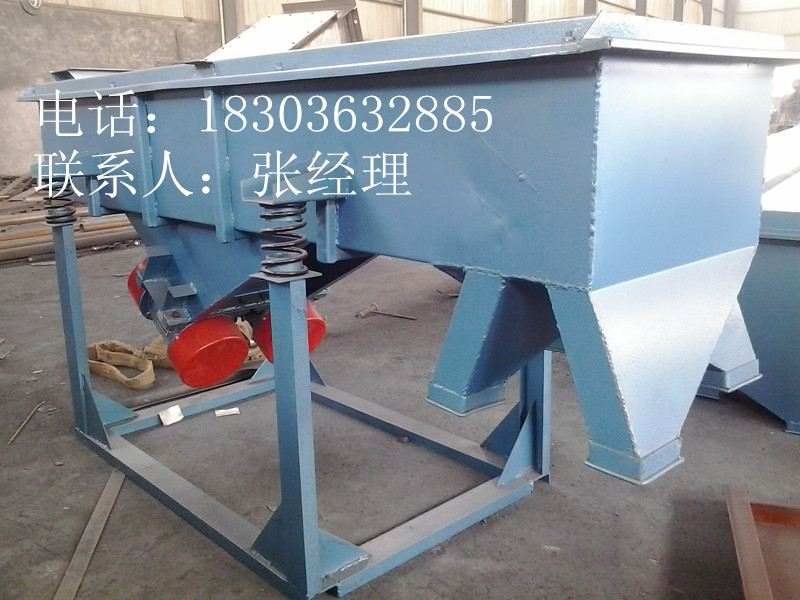

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

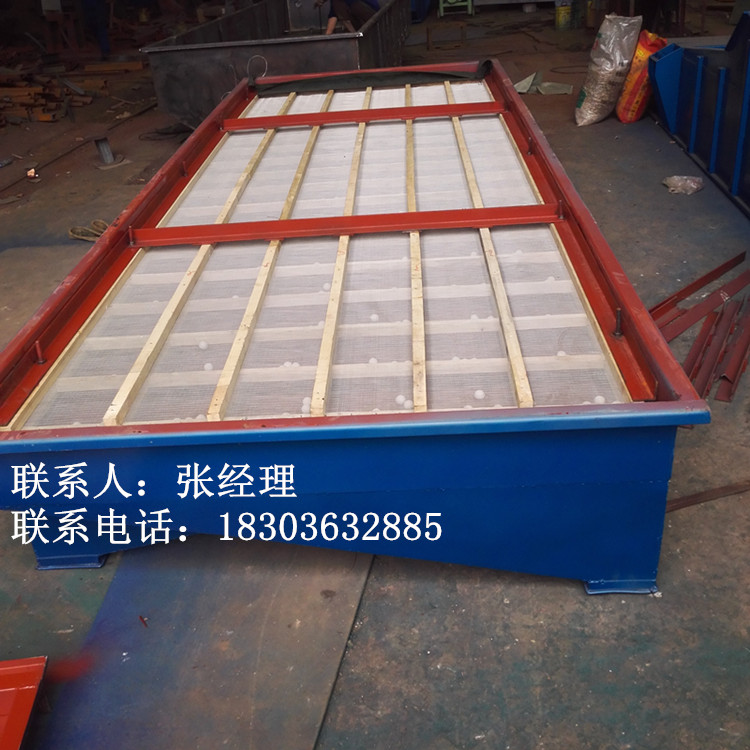

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

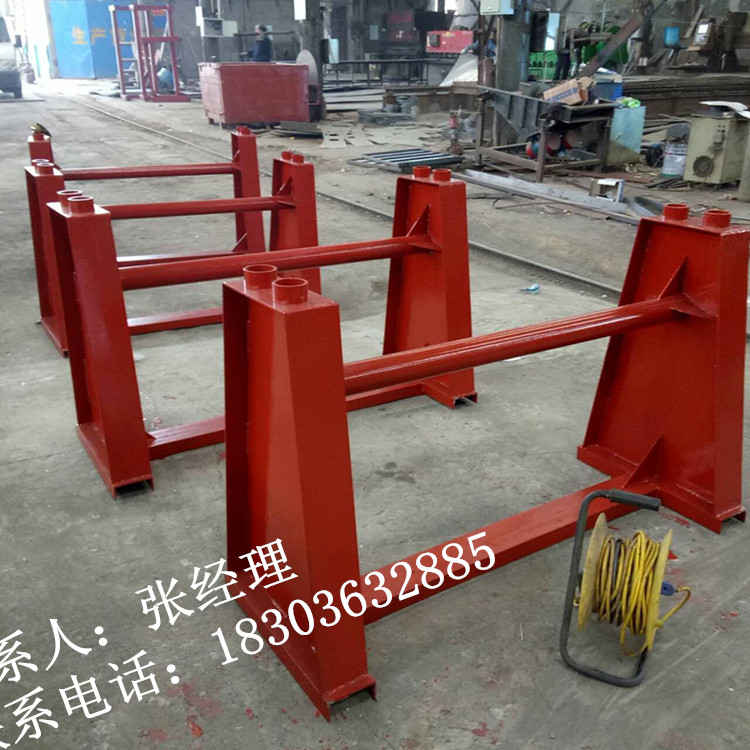

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛技术参数

　　SZF-520型1S-Q235A或SUS304 2000×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-525型1S-Q235A或SUS304 2500×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-825型1S-Q235A或SUS304 2500×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-820型1S-Q235A或SUS304 2000×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1025型1S-Q235A 或SUS304 2500×1000×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1225型1S-Q235A 或SUS304 2500×1200×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1235型1S-Q235A 或SUS304 3500×1200×1600 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1536型1S-Q235A 或SUS304 1500×3600×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
