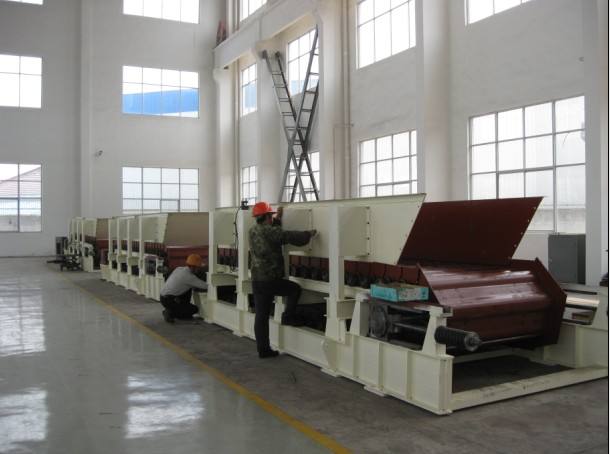

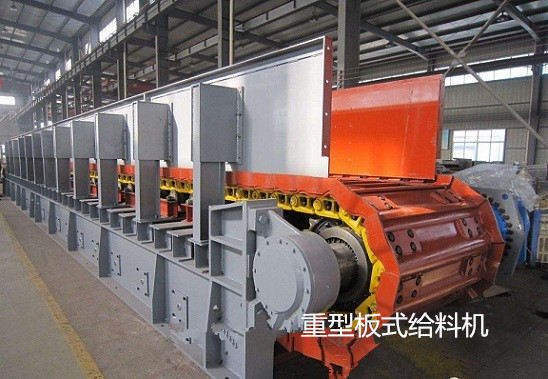

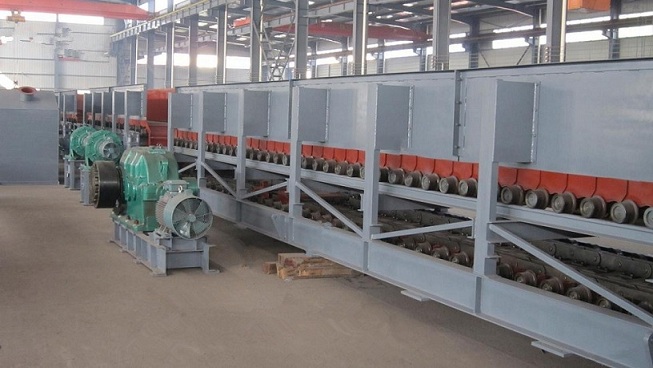

供应GBZ1500×11800重型板式给料机

一）GBZ1500×11800重型板式给料机技术文本

1 总体参数

规格 GBZ1500×11800mm

输送物料 mm

物料容重 t/m3 1.33

物料温度 ℃ ≤400

许用较大物料粒度 mm ≤800

喂料宽度 mm 1500

头尾轴中心距 mm 11800

输送速度 m/s ～0.07

功率 kW 15

输送倾角 ° 0

输送量 t/h ～50

安装方式 待定

2 技术参数

2.1 槽板

型号 GBZ1500

内宽度 mm 1500

材质 16Ｍn

底板厚度 mm 16

加工方式 双圆弧形、冷压成型

2.2 链条 坦克履带链

型号 T203MB

制造商

2.3 机架

卸料区段 采用支重轮、托链轮组合式支重，轮布置密度大，能承受较大冲击载荷

托链轮 滚动轴承组合式

轮体材料 45优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

支重轮 滚动轴承组合式

轮体材料 45优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

托轮 滚动轴承组合式

轮体材料 45优质碳素钢

热处理方式 表面高频淬火

表面硬度 HRC50～55

2.4 主动链轮装置

主动轴

材料 40Cr合金钢

热处理方式 调质

硬度 HB220-250

主动链轮

节圆直径 mm Φ689

齿数 21

节距 mm 203

轮毂定位方式 胀紧套联接

轴承

型号 23032CA/W33调心滚子轴承

使用润滑脂类型 二硫化钼润滑脂

2.5 从动链轮装置

从动轴

材料 40Cr合金钢

热处理方式 调质

硬度 HB220～250

从动链轮

材料 ZG310-570

热处理方式 表面高频淬火

表面硬度 HRC48～53

轴承

型号 22222CA/W33调心滚子轴承

使用润滑脂类型 二硫化钼润滑脂

拉紧装置 截锥涡卷弹簧拉紧

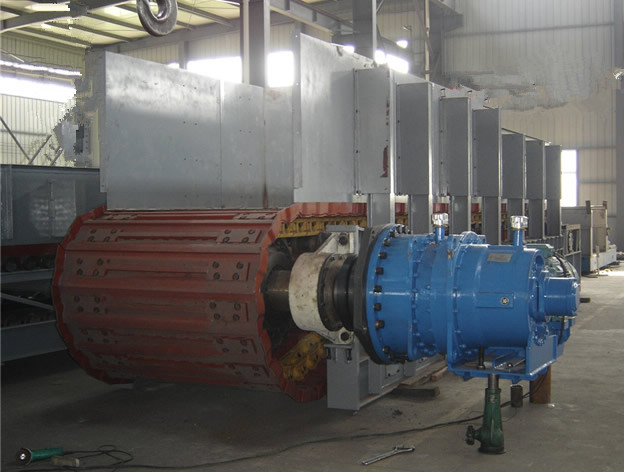

2.6 驱动装置

电动机 1台

制造商

型号 BM-160L-4

功率 kW 15

转速 r/min 1450

电压 V 380

防护等级 IP54

绝缘等级 F

频率 Hz 50

减速机 1台

制造商 SEW

型号 KH187R97DV160L4

速比 738

二）GBZ1500×11800mm重型板式给料机供货范围

序号 设备及部件名称 数量或规格

1 重型板式给料机 GBZ1500×11800mm

1.1 传动装置 1套

1.11 减速器

（锁紧盘） KH187R97DV160L4（1台）

1.12 电动机(变频调速) BM-160L-4（1台）

1.2 机架 1套

滚轮装置 1套

头部罩壳、导料板 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 链条 1套

1.6 槽板 1套

1.7 安装地脚螺栓 1套

2 随机技术资料 1套
