一：GBL800×2000中型板式喂料机的主要技术参数
序号 总体参数 单位 说明
1 总体参数
—型号 中型板式喂料机
—规格 GBL800X2000
—实际喂料宽度 mm 750
—中心距 mm 2000
—物料 石灰石
—给料粒度 mm ≤500
—密度 t/m3 -1.45
—含水量 % ≤15
—喂料能力 t/h 5-50
—总重 t -5.5
—线速度 m/s ～0.076
—额定功率 kW 4
—倾斜角 ° 10
2 技术参数
2.1 槽板
型号 GBL800
宽度 mm 800
槽板底板厚 mm 10（压制成波形）
材质 16Mn焊接件
2.2 链条 合金结构钢链
型号 250
长度(2根) mm 2×5500
材质 销轴40Cr、链板40Mn
处理方式 淬火后中温回火
表面硬度 HRC HRC36～42
运行速度 m/s ～0.076
2.3 机架部分
滚轮装置 采用滚动轴承组合式
滚轮材料 ZG310-570
处理方式 高频淬火
表面硬度 HRC50～55
卸料区支架 卸料区采用滚轮与缓冲路轨装置，能承受冲击和载荷
2.4 主动链轮装置
主轴直径 mm 150
主轴材料 40Cr
处理方式 调质
表面硬度 HB250-280
主动链轮直径 mm Φ500
主动链轮齿数 6
主动链轮宽度 mm 56
主动链轮节距 mm 250
主动链轮齿块材料 ZG340-640
处理方式 高频淬火
表面硬度 HRC50～55
主轴抗扭疲劳极限 N/mm2 167
轴承 23224CA/W33
制造商 瓦轴
使用润滑脂类型 MoS2复合锂基润滑脂
2.5 从动链轮及拉紧装置
尾轴直径 mm 130
尾轴材料 40Cr
处理方式 调质
表面硬度 HB220—250
尾轮直径 mm Φ450
尾轮材料 ZG340-640
处理方式 调质后高频淬火
轴承 UCK318带滑块座外球面轴承
使用润滑脂类型 MoS2复合锂基润滑脂

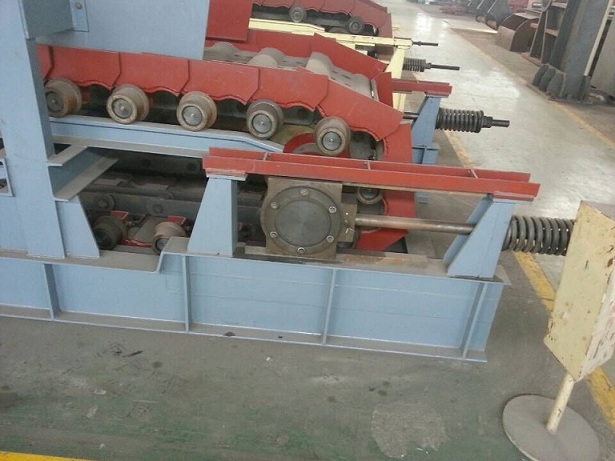

拉紧装置 弹簧螺旋拉紧
2.6 驱动装置
减速机 1台 江苏泰隆减速机股份有限公司
型号 BWV3922-493-4
速比 493
电动机 1台 西门子电机 (中国)有限公司
型号 YVF2-112M-4-4（变频调速）
功率 KW 4
转速 r/min 1440
电压 V 380
防护等级 IP54
绝缘等级 F
低速联轴器 1套 ZL8弹性柱销齿式联轴器
二：GBL800×2000中型板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 中型板式喂料机 GBL800×2000
1.1 减速器（含底座） BWV3922-493-4
（1台） 江苏泰隆减速机股份有限公司
电动机(变频调速) YVF2-112M-4-4
1.2 机架
（含头部罩壳、导料板） 1套
1.3 主轴装置 1套
1.4 尾轴装置 1套
1.5 合金结构钢链 2根
1.6 低速联轴器 1套
1.7 链板装置 1套
1.8 随机配件 1套
1.9 安装地脚螺栓 1套
1.10 随机技术资料 1套
