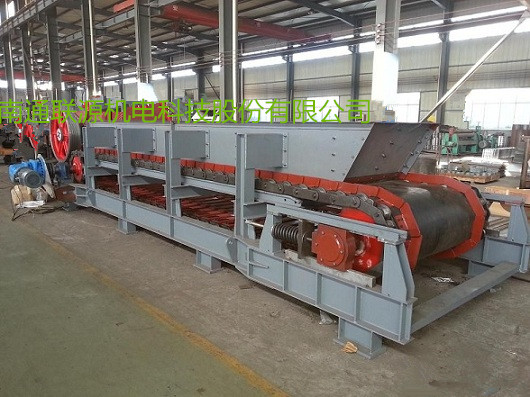

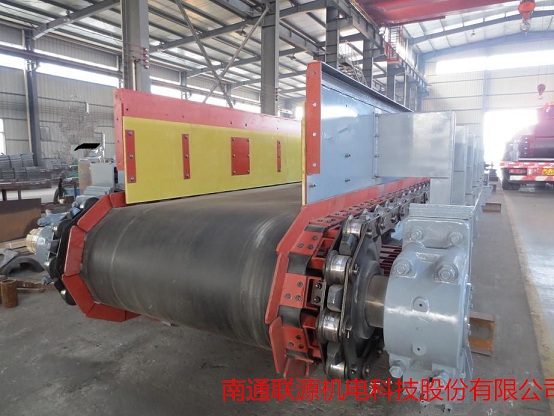

供应GBP1000×3500新型板式给料机

一：GBP1000×3500新型板式给料机技术文本

序号 参数 单位 说明

1 基本参数

名称 新型板式给料机

规格 GBP1000×3500mm

槽板宽 mm 1000

中心距 mm 3500

输送倾角 ° 0

输送物料 铜粉

输送物料粒度 mm 粉状

输送速度 m/s ～0.12

输送量 m3/h ～150

额定功率 kW 7.5

安装方式 左装/右装

2 技术参数

2.1 槽板

型号 WBP1000

内宽度 mm 1000

橡胶输送板 1200mm聚脂胶带

板厚度 mm 10

2.2 链条 BL160

节距 mm 160

链板材质 45

滚子材质 20Cr

销轴材质 40Cr

2.3 机架部分

卸料区段 采用中间轨道，能承受冲击载荷

2.4 主动链轮装置

主轴

材料 40Cr

处理方式 调质

硬度 HB220-250

主动链轮

齿数 8

节距 mm 160

材料 ZG310-570

处理方式 表面高频淬火

表面硬度 HRC50-55

轴承

型号 23224CA/W33调心滚子轴承

制造商

润滑脂类型 二硫化钼润滑脂

2.5 从动链轮及拉紧装置

从动轴

材料 45

处理方式 调质

硬度 HB220-250

从动链轮

材料 ZG31-570

处理方式 表面高频淬火

硬度 HRC50-55

轴承 UCK318

型号

润滑脂类型 二硫化钼润滑脂

拉紧装置 弹簧螺旋拉紧

2.6 驱动装置

电动机 1台

型号 变频调速电机YVF2-132M-4

功率 kW 7.5

转速 r/min 1450

电压 V 380

防护等级 IP54

绝缘等级 F

频率 Hz 50

减速机 1台

型号 P2KA9-250行星齿轮箱

速比 250

高速轴联轴器 弹性柱销齿式联轴器

2.7 清扫装置 1套

材料 聚氨酯

二：GBP1000×3500mm新型板式给料机供货范围

序号 设备及部件名称 数量或规格

1 新型板式给料机 GBP1000×3500

1.1 传动装置 1套

减速机 P2KA9-250

电动机(变频调速) YVF2-132M-4

（1台） 西门子电机中国有限公司

1.2 机架 1套

1.3 头轮装置 1套

1.4 尾轮装置 1套

1.5 清扫装置 1套

1.6 链条 1套

1.7 运行部分 1套

1.8 安装地脚螺栓 1套

2 随机技术资料 1套

电话：13606279786
