YJZ系列振动电机

详细说明

YJZ系列振动电机详细介绍：

YJZ系列激振电动机为各类振动机械通用激振源，适用于各类机械，如振动给料机、振动输送机、振动干燥机、振动落砂机、振动筛分机等，广泛用于冶金、矿山、煤炭、化工、轻工、制药、食品、水力、电力、建材、铸造等部门。

使用条件环境温度为-20～+40℃；海拔不超过1000m；电源为3相380V，50H_Z;工作方式为连续工作定额。

激振电动机的外客防护等级为IP54，可在任何无特殊要求的粉尘条件下工作。

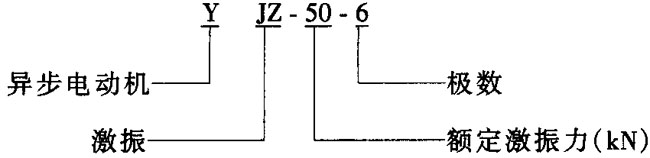

型号含义

YJZ系列激振异步电动机2～140KN

二、结构简介

激振三相异步电动机是通过安装在转轴两侧的偏心块，旋转产生离心力。此离心力做为激振力通过电动机底脚传递给振动机械的晃激振源。

详细介绍：

型号激振力/KN功率/ KW同步转速/（r/min）定子电流/A重量

YJZ系列激振异步电动机（2～140KN）外形尺寸

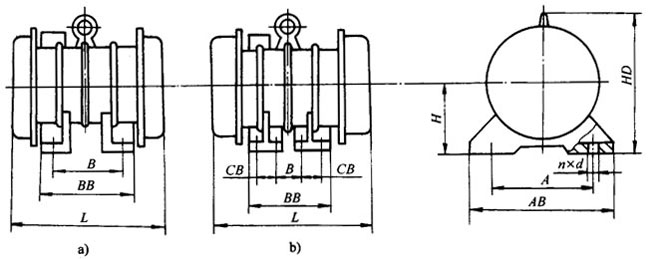

图1 YJZ（2极）电动外形尺寸图（见表2）

表2 （单位：mm）

型号	A	B	n×d	d	H	G	AB	BB	HD	L
YJZ1-2	120	80	4×φ10	φ1.0	65	10	145	70	170	200
YJZ2-2	150	80	4×φ14		90	14	180	130	200	230
YJZ2-2	150	80	4×φ14		90	14	180	130	200	260
YJZ5-2	180	110	4×φ18		100	16	240	170	220	330
YJZ10-2	180	110	4×φ18		100	16	240	170	220	390
YJZ20-2	260	150	4×φ26		145	24	325	214	295	480
YJZ30-2	310	170	4×φ33	φ1.5	160	28	380	280	363	520
YJZ50-2	350	220	4×φ35	φ1.5	190	33	430	350	385	580

YJZ系列激振异步电动机（2～140KN）外形尺寸

图2 YJZ（4、6、8极）电动机外形尺寸图（见表）

表3 YJZ系列4、6、8极数据表（单位：mm）

型号

n×d

结构图

YJZ2-4

150

—

4×φ14

φ1.0

180

130

200

240

YJZ3-4

150

—

4×φ14

180

130

200

250

YJZ5-4

180

110

—

4×φ18

100

240

170

220

330

YJZ10-4

220

140

—

4×φ22

120

270

200

250

390

YJZ20-4

260

150

—

4×φ26

φ1.5

145

325

214

295

480

YJZ30-4

310

170

—

4×φ33

160

380

280

363

530

YJZ75-4

350

220

—

4×φ35

190

430

350

385

590

YJZ100-4

380

125

—

4×φ35

210

480

364

447

650

YJZ2-6

440

140

—

4×φ45

240

530

450
