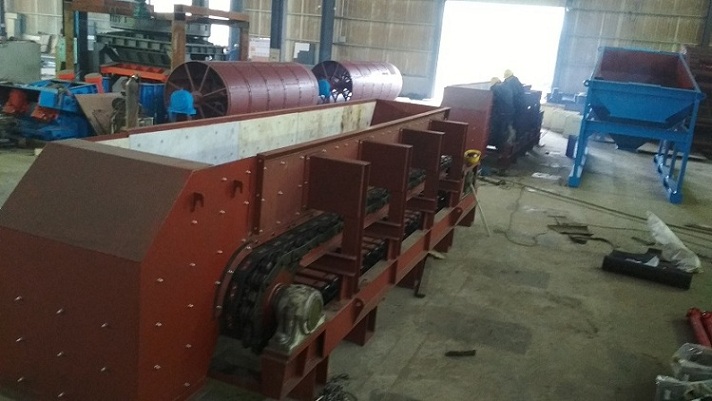

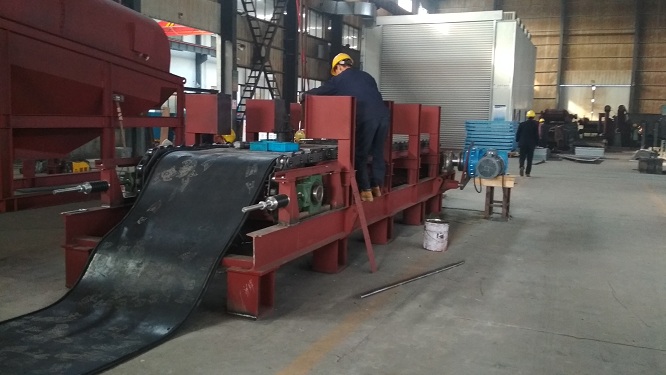

GBZ1800×8000板式喂料机供货范围和技术性能

GBZ1800×8000板式喂料机供货范围和技术性能

一、GBZ1800×800板式喂料机供货范围

序号        设备及部件名称            数量或规格

1            重型板式喂料机           GBZ1800×8000mm

              传动装置                   1套

              机架                       1套

              头罩栏板                   1套

              主轴装置                   1套

              中间传动装置               1套

              尾轴装置                   1套

              链条（俗称坦克链）        89节×2

              槽板                      89组

              随机技术资料               1套

二、GBZ1800×8000重型板式喂料机技术性能（以单台量说明）

设备规格：GBZ1800×8000mm

车间名称：石灰石破碎

序号 名称 单位 说明

1 总体参数

物料：石灰石

物料尺寸：≤mm 1000

密度 t/m3：1.45

含水量%：<5

自然休止角°：30～35

型号：重型板式喂料机

规格： GBZ1800x8300mm

总重：t ～46

实际喂料宽度mm：1800

轴间距mm：8262

线速度m/s：0.009～0.09

额定功率kW：30

倾斜角 °：15

喂料能力t/h：50t/h～500t/h

2 技术参数

2.1 槽板型号：GBZ1800  宽度 mm 1898

材质：焊接件（16Mn、35、Q235-A）

处理方式：两侧支板表面高频淬火

表面硬度：HRC 40～45

2.2 链条（俗称坦克链）

型号：216MA  长度19.224×2

重量(1根)kg：1780×2

材质：40MnB

处理方式:调质/调质高频淬火

表面硬度：HRC HBS246～282/HRC48～55

运行速度m/s：0.009～0.09

2.3 机架部分

托轮装置：采用滚动轴承组合式

托轮装置长度mm：4232

托轮装置托轮数量：29

托轮材料：40Cr

处理方式：高频淬火

表面硬度：HRC48～55

支重轮装置：采用滚动轴承组合式

支重轮装置长度mm：7300

支重轮数量：2×21

支重轮材料：40Cr

处理方式：高频淬火

表面硬度：HRC48～55

托链轮装置：采用滚动轴承组合式

托链轮装置长度mm：7098

托链轮数量：2×9

托链轮材料：40Cr

处理方式：高频淬火

表面硬度  HRC48～55

卸料区支架：卸料区采用支重轮、托轮组合式支重，支重轮、托轮布置密度大，能承受大冲击和重载荷。

2.4 头罩栏板及非标接口

出料溜子的前板及侧板均采用16Mn钢板，并按设计院要求制作

2.5 主动链轮装置

主轴直径mm：260

主轴材料：40Cr

处理方式：调质

表面硬度：HBS242～286

主动链轮直径mm：Φ868.55

主动链轮齿数：25

主动链轮宽度：mm 90

主动链轮节距mm：216

主动链轮齿块材料：40MnB

主动链轮轮毂材料： ZG40 Cr

处理方式：高频淬火

表面硬度：HRC48～55

轴承制造商：瓦轴

型号：23052CK

使用润滑脂类型：4号钙基润滑脂

2.6 中间传动装置

中间轴直径mm：220

中间轴材料：40Cr

处理方式：调质

表面硬度：HBS242～286

轴承制造商：瓦轴

型号：23040CK

使用润滑脂类型：4号钙基润滑脂

2.7 尾轮及拉紧装置

尾轴直径mm：Φ150

尾轴材料：40Cr

处理方式：调质

表面硬度：HBS242～286

尾轮直径mm：Φ744

尾轮材料：ZG40 Cr

处理方式：高频淬火

表面硬度：HRC48～55

制造商：瓦轴

型号：3113730

使用润滑脂类型：4号钙基润滑脂  紧定套

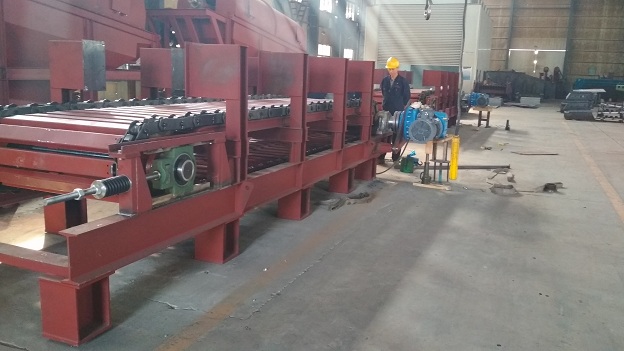

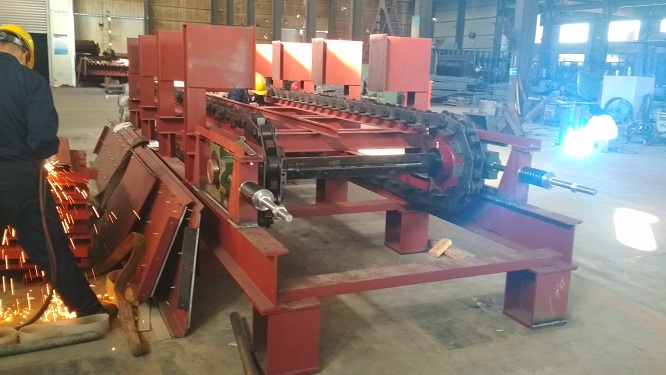

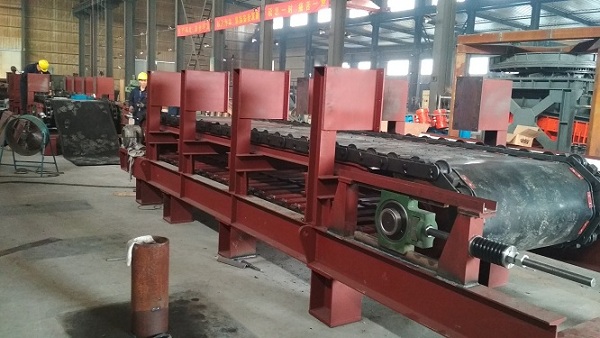

拉紧装置：碟形弹簧缓冲、螺旋拉紧

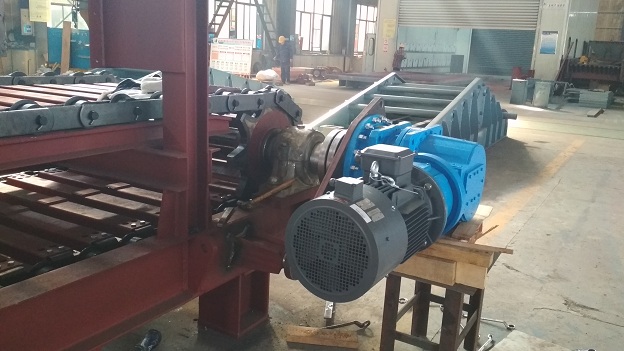

2.8 驱动装置

电动机1台

型号：YSP200L-4  功率：30KW

转速R/min：1470

电压V：380

防护等级：IP54  绝缘等级  F

减速机1台：江苏泰隆减速机有限公司

型号：DFYK360-180  速比：180

电机与减速机连接：HLL型联轴器

减速机与中间轴连接：锁紧盘锁紧

主轴与中间轴连接：一对闭式齿轮，m=16,Z1=21,Z2=87

制动轮直径mm：φ300

制动轮材料：ZG310～570

处理方式：表面高频淬火

表面硬度：HRC40～45
