江苏联源板式给料机技术规范书
设备制造厂：南通联源机电科技股份有限公司

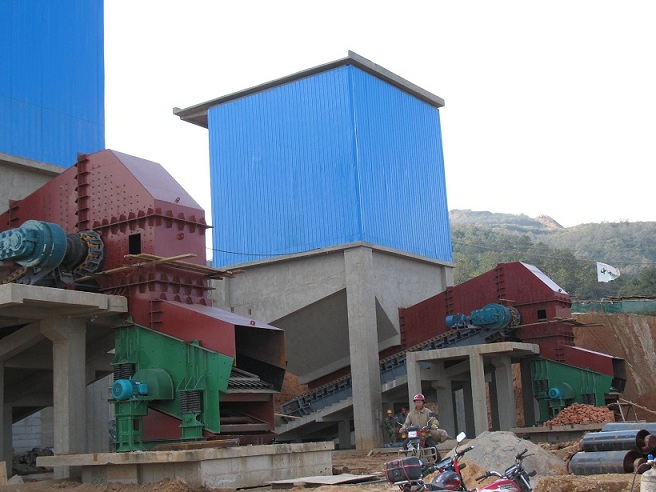

设备名称：重型板式给料机
物料名称：石灰石煤矸石
堆积密度：1.6t/m3
粒 度:800
含 水 率: ≤10%
额定工作输送能力:600t/h
头尾轮中心距:21.5m
链板宽度:2200mm
链板速度(可调):0.08m/s
安装倾角:15°
动力安装形式:右式,有支撑
总装机功率:37kW
设备外形尺寸:长×宽×高23000X3265X2508
整机重量:69490 kg
减速机生产厂家:弗兰德
挡料板高度: 1200mm (下料端长度8000mm)
挡料板厚度及材质：14mm16Mn
一：板式给料机主要部件结构特点如下：
1、采用弗兰德硬齿面齿轮减速器,使用寿命长,传动效率可达到90%以上,节能效果突出。
传动机构具有高可靠性,能保证总机长期无故障运行。
2、采用变频调速电机,具有驱动力矩大,调速范围宽,控制精度高等特点,特别是在低速
运行时,能够保持恒定的驱动力矩,保证在低速时稳定运行,可以通过调整电机转速来调整链板
输送槽的运行速度,从而控制物料输送量的大小。
3、启动方式为带变频器直接启动。西门子变频器,可接DCS,预留接口。
4、送料辊轮组全部安装在型材支承架上,辊轮布臵合理,既能使承受大块重质物料的输送
槽得到有效支承,又能使各送料辊轮受力均匀,减少磨损,延长使用寿命。
5、批量零部件如输送槽、弧形连接板等均采用高耐磨优质钢材制作,数控机床加工或模压成形生产,强度高,不变形,具有良好的互换性。

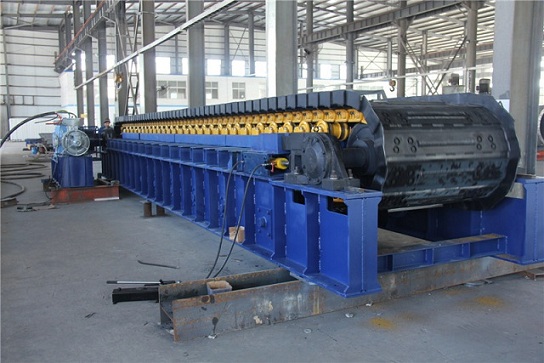

6、输送链条采用专业厂家生产的标准轨链,经久耐用,便于更换。
7、主链板之间的联接处有弧形连接板搭接无物料从链板缝隙漏下。

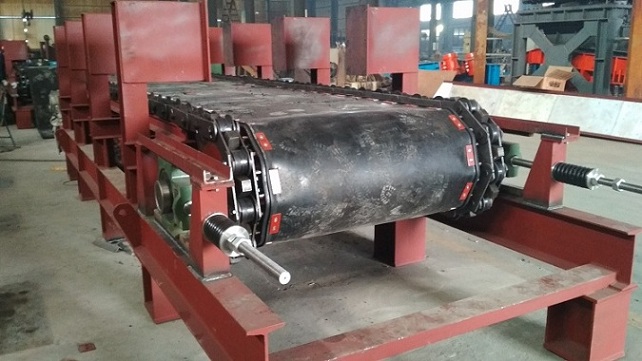

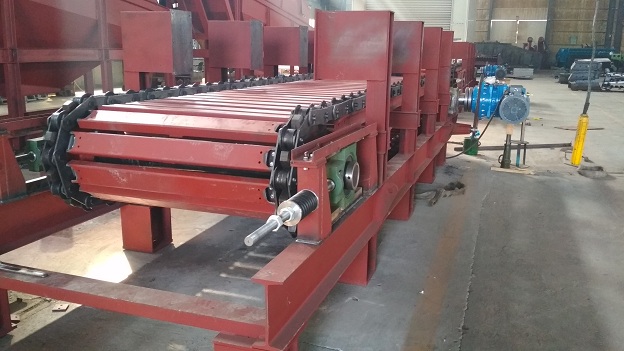

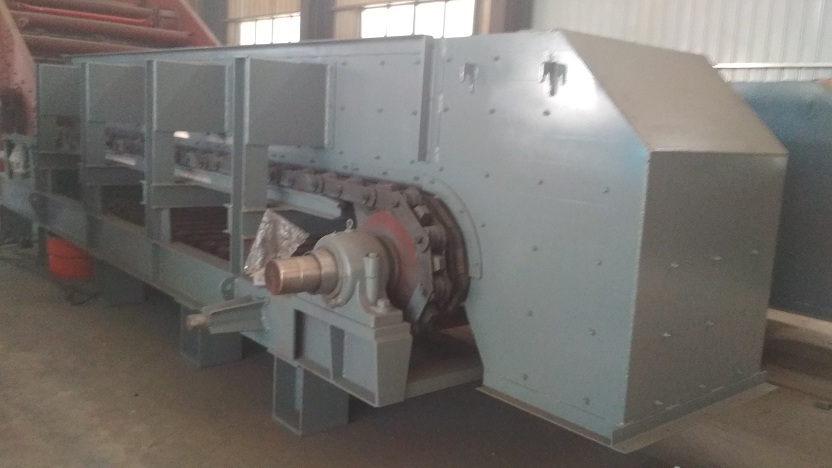

8、尾轮采用螺旋拉紧装置,能方便快捷地调节链板的松紧程度。
9、机架是以高强度的H钢为骨架的框架结构，稳定坚实耐用。
10、主要角焊缝采用自动或半自动焊的方法完成，保证具有足够的熔深，钢板的对焊采用埋
弧焊，保证焊透。
11、所有需解体运输的钢结构在发运前进行工厂预组装，若用螺栓连接，则采用高强度螺栓
连接。
二：板式给料机技术资料及交付进度
1、根据制造进度安排，提交一份资料交付计划，并按时向买方提供资料。
2、签订合同后7天内提供设备安装基础图2份，并注明基础的载荷参数。
3、在施工期间，如所提供的设备有变化时，及时提交修订的图纸及目录。
4、设备发运时，提供随机装箱技术资料各1份。
包括
1）产品合格证
2）产品出厂检验单
3）产品总图
4)产品基础图
5)产品安装使用维护说明书
6)主要外购件产品合格证及说明书
7)产品装箱单
5、提供的产品总图满足下列要求
1)详细标明结构尺寸、装配关系、材料、重量以及必要的剖面详图。
2)机械设备的总布置图不仅能满足安装要求，还将标明与设备基础之间的管、线连接及相
关尺寸。
6、上述所提交的图纸、技术资料和现场服务的费用包括在投标价格中。
