板式给料机主轴驱动装置说明

板式给料机主轴驱动装置说明

一、板式给料机主轴驱动装置定义

　　安装在板式给料机出料端机架上的驱动轴，被称为主轴驱动装置。

二、主轴驱动装置的作用

为重板给料机提供工作动力。

三、主轴驱动装置结构组成：

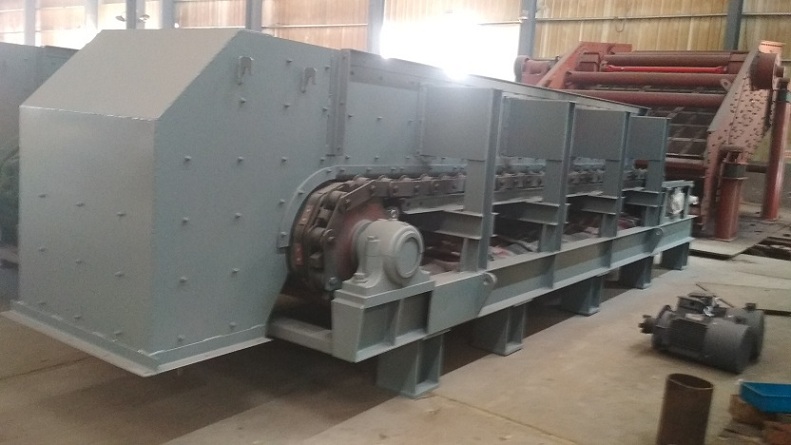

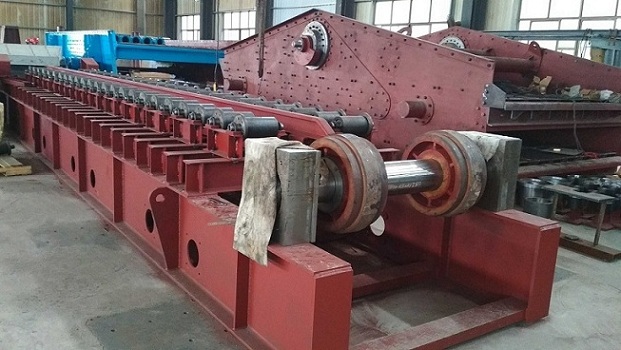

主轴驱动装置由主轴，2个轴承座，2个驱动链轮

链轮制造链轮要求：链轮齿面不应有任何影响强度的缺陷，齿面硬度不应低于55HRC,淬硬层深度不应小于3mm。用于主轴装置和驱动装置中的涨套和锁紧盘，其安全系数不应低于2.

链轮安装要求：链轮轴线与水平面的平行度公差为链轮轴二轴承间距的0.15/1000，链轮轴线对机架纵向中心线的垂直度公差为链轮二轴承间距的1/1000.

主轴材料:40Cr合金钢

热处理方式:调质

硬度:HB220-250

主轴抗扭疲劳极限:167N/mm2

主动链轮材料:40Cr

处理方式:调质

硬度:HB220-250

三、板式给料机主轴驱动装置的使用注意事项

　　1.定期检查主轴上链轮的磨损是否正常。

　　2.安装主轴的锁紧盘时，需要同步加劲，防止出现打滑情况。
