中型板式给料机结构特性型号和产品图片

一：中型板式给料机结构特性

　　板式给料机由头部驱动装置、尾轮装置、拉紧装置、链板部分及机架等五个部分组成。

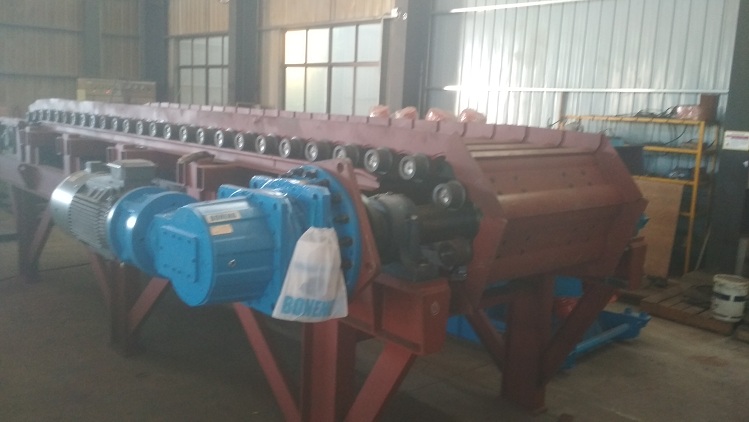

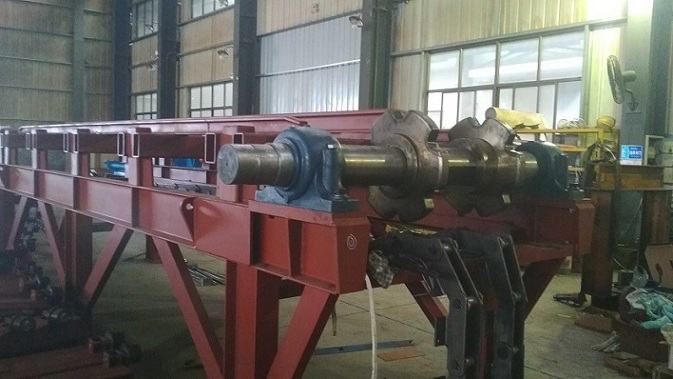

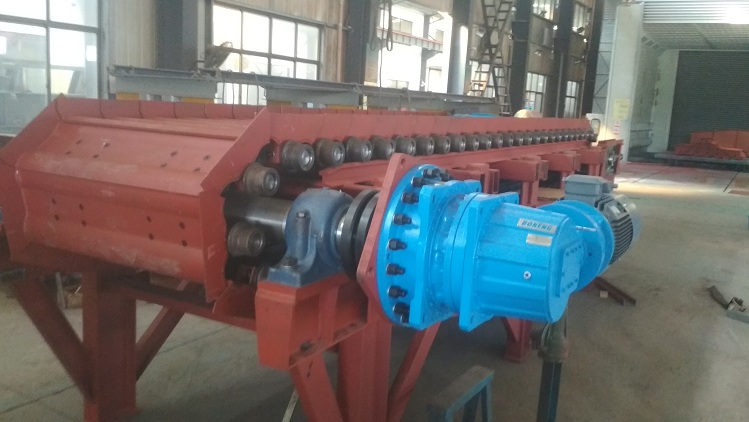

　　（1）头部驱动装置

　　头部驱动装置是重型板式给料机的动力及传动部分，它由电动机、减速机及主动链轮装置等组成。电动机采用推荐变频调速电动机，以满足工艺上调节喂料量的要求。重型板式给料机的主动链轮装置采用两只齿数为6的链轮带动两条片式链、槽板沿轨道运动。

　　（2）尾轮装置

　　尾轮装置是重型板式给料机链板的改向部分，它由尾轮轴、两只尾轮、轴承等组成。

　　（3）拉紧装置

　　拉紧装置采用结构简单、安全可靠的螺旋拉紧装置。

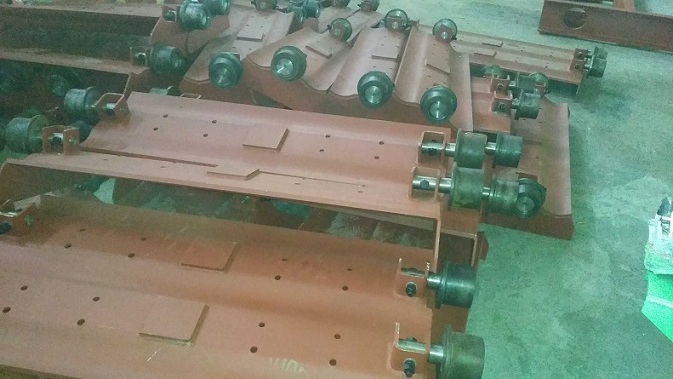

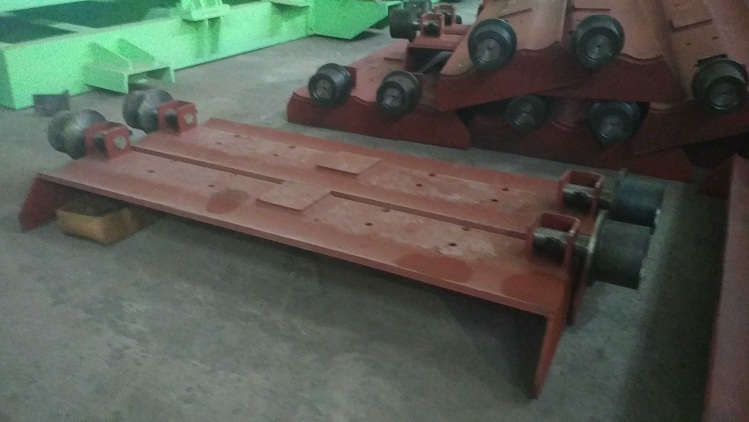

　　（4）链板部分

　　链板部分由牵引链和槽板组成。牵引链采用耐冲击、运行平稳、工作可靠的片式链。槽板由16Mn钢板焊接而成，两边焊有钢板作挡边，用高强度螺栓将其与牵引链紧固在一起。

　　（5）机架

　　机架为整体机架，由头架、中间架、尾架组成，均为槽钢、角钢及钢板焊接而成，机架上设有四条轨道支承链板装置及物料（上分支）及两条轨道支承链板装置（下分支）。

二：中型板式给料机产品型号

型号     输送槽宽度（mm）  生产能力（m3）  运转速度（m/s）   给料较大粒度（mm） ?

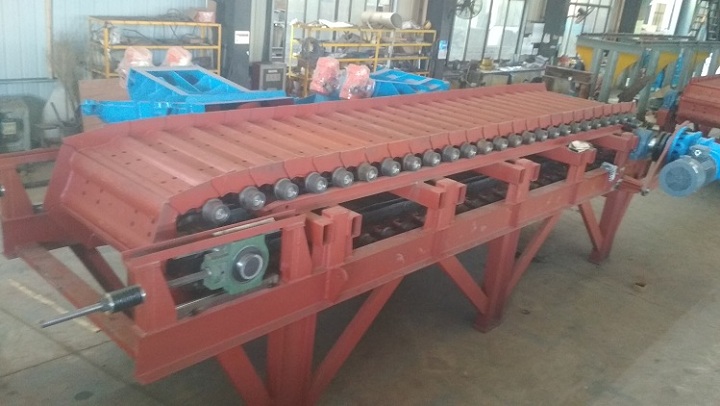

三：中型板式给料机产品图片
