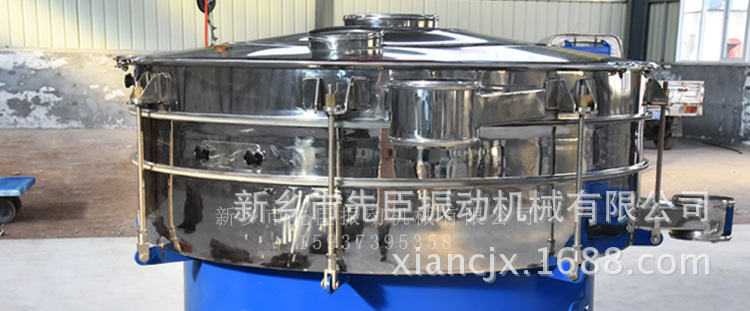

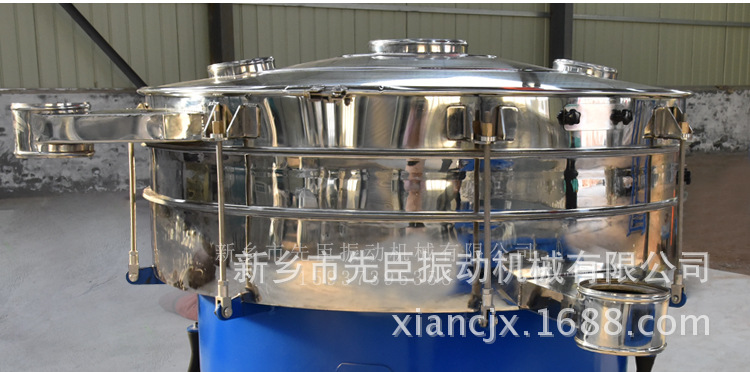

先臣机械摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种高效筛分机,较简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。
★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调
★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整
★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。
★此次过程在每筛层之间重复进行。
型号 | 层数 | 筛面规格 | 筛箱 | 电动机 | A | B | C | D | E | F | G | H | 重量 |
每层 | 行程 | 功率 | 转速 |
|
|
|
|
|
|
|
|
|
(mm2) | (mm) | (kw) | (rpm) | (mm) | (kg) |
XC- 1000 | 1S | 730 | 20-80 | 1.5 | 960 | 900 | 1550 | 1270 | 650 | 150 | 1000 | 200 | 140 | 490 |
2S | 1410 | 535 |
3S | 1550 | 580 |
XC-1200 | 1S | 1060 | 20-80 | 2.2 | 1000 | 1800 | 1320 | 700 | 150 | 1200 | 200 | 140 | 700 |
2S | 1460 | 770 |
3S | 1600 | 840 |
XC-1600 | 1S | 2000 | 30-90 | 3 | 1450 | 2250 | 1500 | 830 | 200 | 1600 | 300 | 160 | 980 |
2S | 1660 | 1060 |
3S | 1820 | 1140 |
XC-2000 | 1S | 3000 | 40-90 | 4 | 1600 | 2700 | 1630 | 950 | 250 | 2000 | 300 | 160 | 950 |
2S | 1790 | 1140 |
3S | 1950 | 1230 |
XC-2600 | 1S | 5150 | 40-100 | 5.5 | 1950 | 3300 | 1870 | 1080 | 250 | 2600 | 400 | 180 | 1900 |
2S | 2050 | 2000 |
3S | 2230 | 2100 |

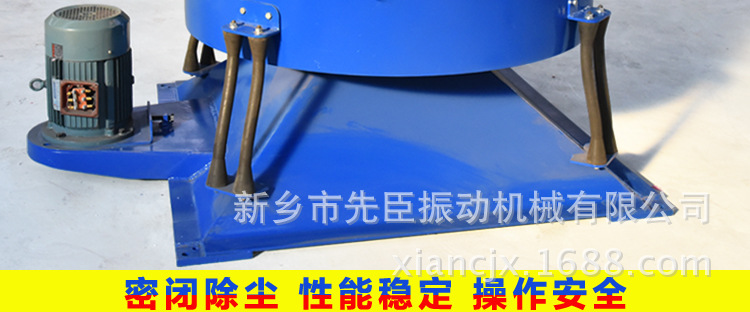

高达5倍的单位面积产出;有效到6级分离,筛分效率高90%-95%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。
1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。
2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。
3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。
4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。
弹跳球清洁:符合食品级的橡胶、硅胶球在筛网下的冲孔板上跳动,弹击金属网,减少网孔堵塞。此系统简单易用、维护方便,适用于大多数颗粒物料。
转筒刷清洁:转通刷由安装在基底盘上的减速齿驱动,在筛网下旋转刷网,清洁物料,适用于球形、结晶及脆性物料的筛分。
超声波清洁:高频率超声波被传输到筛网上,既清洁了筛网,又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。
模拟人工高效筛分
基本的回旋运动与人工筛分相似,通过调整偏心率、径向与切角,创造水平与抛掷三维翻滚运动。物料从中心到外缘均匀分散整个筛面,以螺旋运动往轴向传播,从而细小颗粒完成了整个筛分过程。水平与垂直加速度随着粒子的加速度而增加,接近筛孔尺寸的颗粒随之成功分离。
化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖、盐业、再生行业。
新乡市先臣振动机械有限公司
电话: 15937395358 郭经理
地址:河南新乡市和平大道西台头南街8号
邮编:453000
