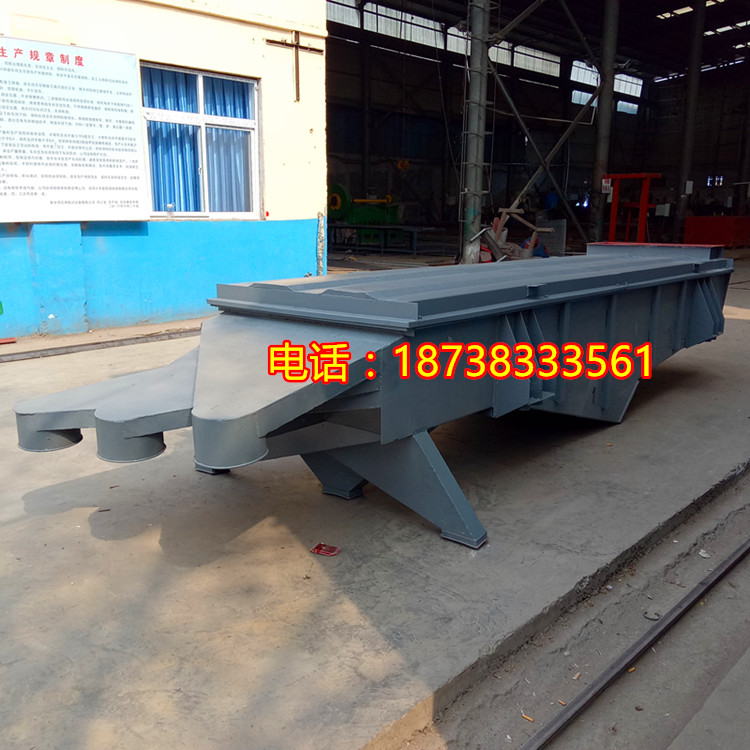

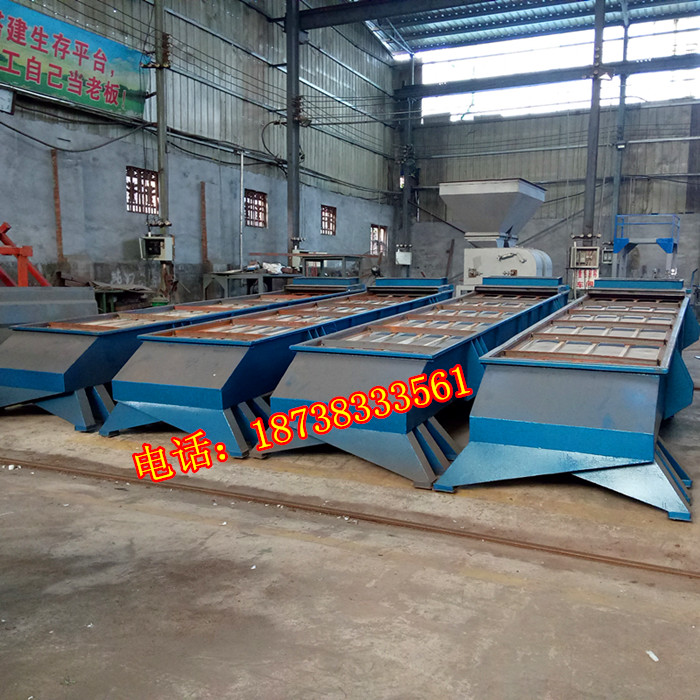

直线振动筛结构说明

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

直线振动筛技术参数

　　SZF-520型1S-Q235A或SUS304 2000×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-525型1S-Q235A或SUS304 2500×500×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-825型1S-Q235A或SUS304 2500×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-820型1S-Q235A或SUS304 2000×800×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1025型1S-Q235A 或SUS304 2500×1000×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1225型1S-Q235A 或SUS304 2500×1200×1500 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1235型1S-Q235A 或SUS304 3500×1200×1600 1层(1S) 2层(2S) 3层(3S) 4层(4S)

　　SZF-1536型1S-Q235A 或SUS304 1500×3600×1200 1层(1S) 2层(2S) 3层(3S) 4层(4S)
