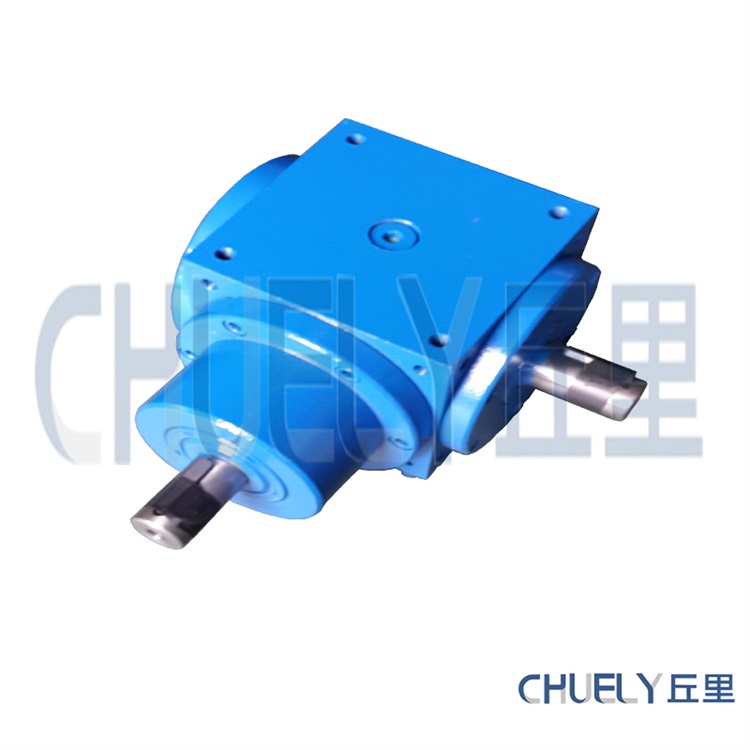

1、HD09螺旋锥齿换向器箱体形状为正六面体，能适应不同方位的安装。
2、螺旋换向器设计使用寿命长，承载能力大，传动平稳，噪音低齿轮线速度
可高达40米/秒，传动效率高达 94%一98% 。
3、弧齿圆锥齿轮采用优质低碳合金结构钢，经渗碳淬火热处理，并经研磨跑
合，实现精度较高的硬齿面闭式传动。
4、HD系列换向器共有七种规格，选型范围大，输出轴形式多样，可满足多种
场合的需要。
5、换向器可实现减速和增速两种传动方式。
该系列齿轮换向器用于减速传动，齿轮采用低碳合金钢，齿面渗碳淬硬；
产品有如下几个特点：
1、使用寿命长、输入功率与换向器重量之比大；
2、运转平稳，噪音低，传动效率高（达95%-98%）；
3、弧齿锥齿轮的歪曲强度比直齿强，它还可用于高速传动；
4、根据换向器的承载能力要求，有7种规格的换向器可供选择；
5、箱体为立方体，箱体的六个面中都加工了安装螺纹盲孔，使得换向器的安
装灵活、方便；
6、箱体的六个安装面尺寸统一，弧齿锥面齿轮换向器的公称传动比1，1.5，
2，3，4，5可供选择，大的传动比须进行特殊设计。在速比为1:1时规定了弧齿
锥齿轮的大端分度圆直径，在速比为2:1范围内可传递较大的功率（特殊设计）
，轴的支撑为两只圆锥滚子轴承，若运转条件较好和有较好的轮齿接触斑点，
且保养适当，可实现正反方向运转（订货时注明是否正反方向运转）；
7、该系列齿轮换向器齿轮为弧齿锥齿轮，齿轮采用浸油润滑，机体材料为灰
铸铁，公称传动比为：
如果换向器的发热功率大于换向器的许用热功率，则需采用辅助冷却措施，如
增大散热片、增加冷凝器，采用循环油强制冷却等。采取这些措施须订货中注明。
用途和适用范围：
该系列换向器适用于起重、运输、治金、矿山、化工、轻工等各种机械设备
传动机构中。其工作条件应符合下列要求：1、高速轴较高转速不大于
1500r/min；2、工作环境温度为-40~+50℃。低于0℃时，启动前润滑油应加热。
上海丘里减速机更多相关HD09齿轮转向箱、MB/JXB无级变速机、R/RF斜齿
轮硬齿面减速机、JWM/SWL丝杆升降机、K螺旋锥齿轮减速机、S斜齿轮-蜗杆减
速机、R斜齿轮硬齿面减速机、F平行轴斜齿轮减速机、WB/XB微型摆线针轮减速
机、ARA/齿轮换向器、T/SPL齿轮转向箱、RV/WP蜗轮蜗杆减速机、WJ蜗轮箱、
G齿轮马达、P精密行星减速机参数请联系上海丘里公司，我们将为你提供好
的服务。本公司还提供公、英制齿轮加工、蜗轮蜗杆配件、（伞齿轮、直齿轮
、链轮链条、螺旋伞齿轮、锥齿轮）等配件加工。
|
