筛分石英砂杂质的振动筛/石英砂大小分级直线筛

筛分石英砂杂质的振动筛/石英砂大小分级直线筛

主要适用行业：

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

HYSF型

HYSF型直线振动筛是双振动电机驱动，利用振动电机激振的原理。该产品筛分精度高、处理量大、结构简单、密封性好、维修方便、可用于流水线生产中的自动化作业。适用于粒度0.74-10mm，含水小于7%，无粘性物料的任何干式物料的筛分。广泛应用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、食品、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

工作原理：多层粉料直线振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。

结构部件；

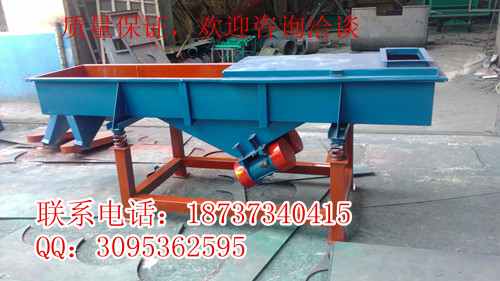

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机：（使用与维修方法详见振动电机使用说明书）。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

参数

 型　　号         XCZ-520/    /XCZ-525/     / XCZ-530 /        /XCZ-1020/      / XCZ-1025 /        /XCZ-1030

公称尺寸（mm）  500×2000     /500×2500    /500×3000         /1000×2000      /1000×2500       /2500×4000

物料粒度（mm）

振次　次/分      960            /960         /960             / 960              /960              /960

筛面倾角       1°—7°      / 1°—7°      / 1°—7°        /1°—7°         / 1°—7°        /1°—7°

振　　幅

层　　数       1--6 //         /1--6/          / 1--6/        / 1--6/             / 1--6 /        /1--6

功率（KW）     2×××××

客户要求外形尺寸:  A 2740  3240  3740  2740  3240

                   B 870  870  870  1370  1370

                   C 1400  1400  1400  1440  1440

我公司可以根据客户要求制作不同型号粮食清选机/全自动包装机/抛光机/直线振动筛/旋振筛/螺旋输送机/皮带输送机/振动电机等机械设备。
