主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

、结构说明

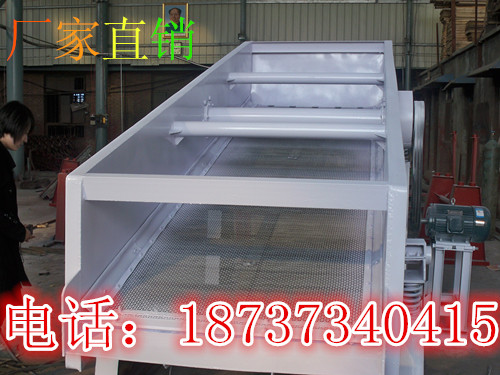

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

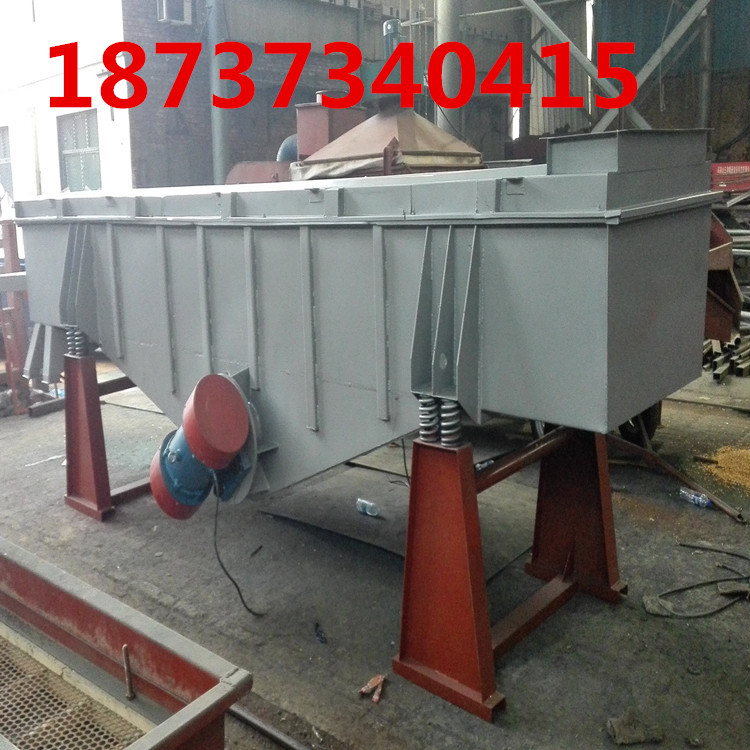

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。较高筛分目数325目，可筛分出7种不同粒度的物料

参数

 型　　号  HYSF-520/ /XCZ-525// HYSF-530 /HYSF-1020// HYSF-1025 //HYSF-1030

公称尺寸（mm）  500×2000 /500×2500 /500×3000 /1000×2000 /1000×2500 /2500×4000

物料粒度（mm）

振次　次/分  960 /960 /960/ 960 /960 /960

筛面倾角  1°—7°/ 1°—7°/ 1°—7° /1°—7°/ 1°—7° /1°—7°

振　　幅

层　　数  1--6 ///1--6// 1--6// 1--6// 1--6 //1--6

功率（KW）  2×××××客户要求

外形尺寸  A 2740  3240  3740  2740  3240

B 870  870  870  1370  1370

C 1400  1400  1400  1440  1440

1） 振动电机的选择

振动电机作为振动筛的振动源，应具有设计合理.结构简单、紧凑、激振效率高、节能、安装调试方便等优点。振动电机的选取，具体应选择贵工作频率、较大激振力、功率等。振动电机的转速要接近于工作频率;较大的激振力必须在所选的电机合成激振力的范围内;然后根据选择工作频率和较大激振力选择振动电机的功率。

安装与调整

1、电机应紧固在安装面上，安装面必须光滑、平整。

2、电机可水平安装。

3、激振力的调整。

4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定
