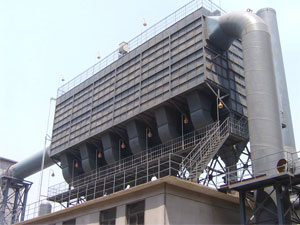

离线脉冲袋式除尘器的构造特点及主体组成

离线脉冲袋式除尘器系列是一种 处理大风量、高效清灰、除尘率高、运行稳定、维修周期长、占地面积小的大型除尘设备。

离线脉冲布袋除尘器主要包括上箱体、中箱体，灰斗、主体支撑腿、卸灰装置、电控系统等组成。骨架按外形尺寸按可采用圆形和八角形两种。离线脉冲布袋除尘器可以广泛应用在煤化工、锅炉尾气治理、沥青水泥机械、冶金、洗煤厂、建材、铸造行业、等行业的粉尘治理和物料的回收。

的主体部分主要由除尘器箱体、灰斗、进风口导流板、出风口管道、滤袋、骨架、喷吹系统、卸灰系统、电控系统等组成。笼骨的结构按不同工况可采用圆形和八角形等形式。本系统设备可以广泛应用在冶金、矿山、建材、铸造、化工、烟草、沥青水泥机械、粮食、机械加工、锅炉等行业的粉尘治理和物料的回收。

离线脉冲袋式除尘器的结构特点有以下几方面：

1.离线脉冲袋式除尘器采用提升阀实现除尘器的离线和在线状态，清灰时阀门关闭，静气室没有负压，使气更容易实现清灰的“三状态”即“膨胀-反吹-沉降”三个状态，经长期实践证明这种方式清灰有效，运行稳定可靠，还能实现低压喷吹，有效的节约了耗气量。

2.离线脉冲袋式除尘器在灰斗内安装了导流板使除尘器各分室气流分布均匀，解决了一般布袋除尘器分室气流不均的弊端。

3.离线脉冲袋式除尘器布袋的密封采用弹簧胶涨圈的形式，使布袋口与画板密封严密，由于采用离线喷吹技术，布袋的长度可以达到6~8米。

4.离线脉冲袋式除尘器除尘系统可以采用先进的控制器，可以使滤袋实现压差控制、定时控制和手动控制三种清灰方式，而且可对离线阀、脉冲阀、卸灰阀等实现手动和远程控制。

离线清灰脉冲除尘器吸收了国内外先进技术，采用了气箱脉冲袋式除尘器和长袋占线低压脉冲除尘器的优点，解决了长袋脉冲喷吹清灰除尘器存在的“粉尘再附与失控”问题，极大地提高了滤袋清灰效果;采用了能够克服粉尘对灰斗壁板粘附和粉尘在灰斗卸灰口搭桥的清堵装置，从而使除尘器能够有效的对高浓度、强粘性、细粒径扬尘点的粉尘进行治理。

除尘器由分室结构的上箱体、中箱体、灰斗，均流风道和清灰装置等部分组成。工作时含尘气体由进气均流风道进入灰斗，经导流装置分离后，细尘粒随气流向上进入中箱体过滤区，灰尘被隔离附积在滤袋外表面，过滤后的气体由上箱体进入排气风道排至大气。

清灰过程，随着过滤工况的进行，滤袋外表面附积的粉尘越积越多，当除尘器阻力达到限定值时，便按程序进行清灰：先关闭清灰室排气道，使该室离线，滤袋处于无气流通过状态，然后，按程序先后开启脉冲阀进行排式喷吹，压缩空气向滤袋内喷射，在滤袋膨胀产生的振动和反向气流的作用下，附积在滤袋外表面的积灰脱离滤袋落人灰斗中，由排灰机构排出。离线阀、电磁脉冲阀、卸灰阀、清堵装置，由可编程序控制仪进行全自动控制。

脉冲袋式除尘器在线喷吹和离线喷吹的区别

脉冲喷吹袋式除尘器其喷吹方式不同，可分为“在线喷吹”和“离线喷吹”两种。

（1）在线喷吹袋式除尘器。“在线喷吹”是将袋式除尘器的所有滤袋安置在一个箱体内，滤袋排列成数排，清灰时滤袋逐排喷吹，此时袋式除尘器内的其余各排滤袋仍在过滤状态下，为此也称“在线清灰”。在线喷吹时，虽然被清灰的滤袋不起过滤作用，但因喷吹时间很短，而且滤袋依次逐排地清灰。几乎可以将过滤作用看成是连续的，因此可以不采取分室结构，但对大中型除尘器即使在线喷吹，为了维修方便也采用分室结构设计。

（2）离线喷吹袋式除尘器。“离线喷吹”是将袋式除尘器分成若干个滤袋室，然后逐室进行喷吹清灰，清灰时该室即停止过滤状态，清下的粉尘易被相邻滤袋再吸附，致使清灰不够有效；而“离线喷吹”是停止过滤状态下进行喷吹清灰，因而清灰有效。同时离线清灰时，喷吹用压缩空气压力在达到同样清灰效果的情况下比较低。
