旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。

• 中文名

• 旋振筛

• 外文名

• spin vibration sieve

• 简    介

• 一种高精度细粉筛分机械

• 产品特点

• 体积小、重量轻

• 优    点

• 噪音低、效率高

目录

1. 1 简介

2. 2 工作原理

3. 3 产品特点

4. 4 适用行业

5. 5 安装前的准备

6. 6 使用与维修

7. 7 日常保养

8. 8 日常维护知识

9. ▪ 堵网原因

10. ▪ 解决办法

11. ▪ 维护保养

12. ▪ 故障处理

简介

编辑

旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

工作原理

编辑

旋振筛工作原理

三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 [1]

旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，较终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

产品特点

编辑

1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。

2.筛分精度高、效率高，任何粉、粒、粘液类均可使用。

3.筛网不阻塞、粉末不飞扬、筛分较细可达500目（28微米）过滤较细可达5微米。

4.独特网架设计（子母式）、筛网使用有效、换网方便、仅需3—5分钟、操作简单、清洗方便。

5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作（医药用除外）。

适用行业

编辑

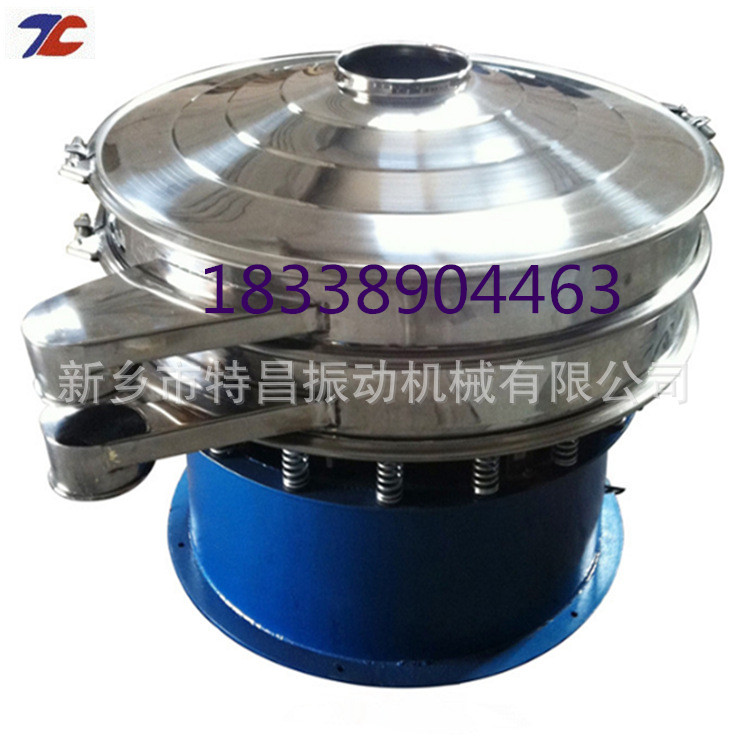

旋振筛

各类粉体行业 任何颗粒、粉末、粘液一定范围内均可筛选。 [2]

工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

制药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

环境保护：垃圾、人畜粪便、废油、食品废水、废水加工等。
