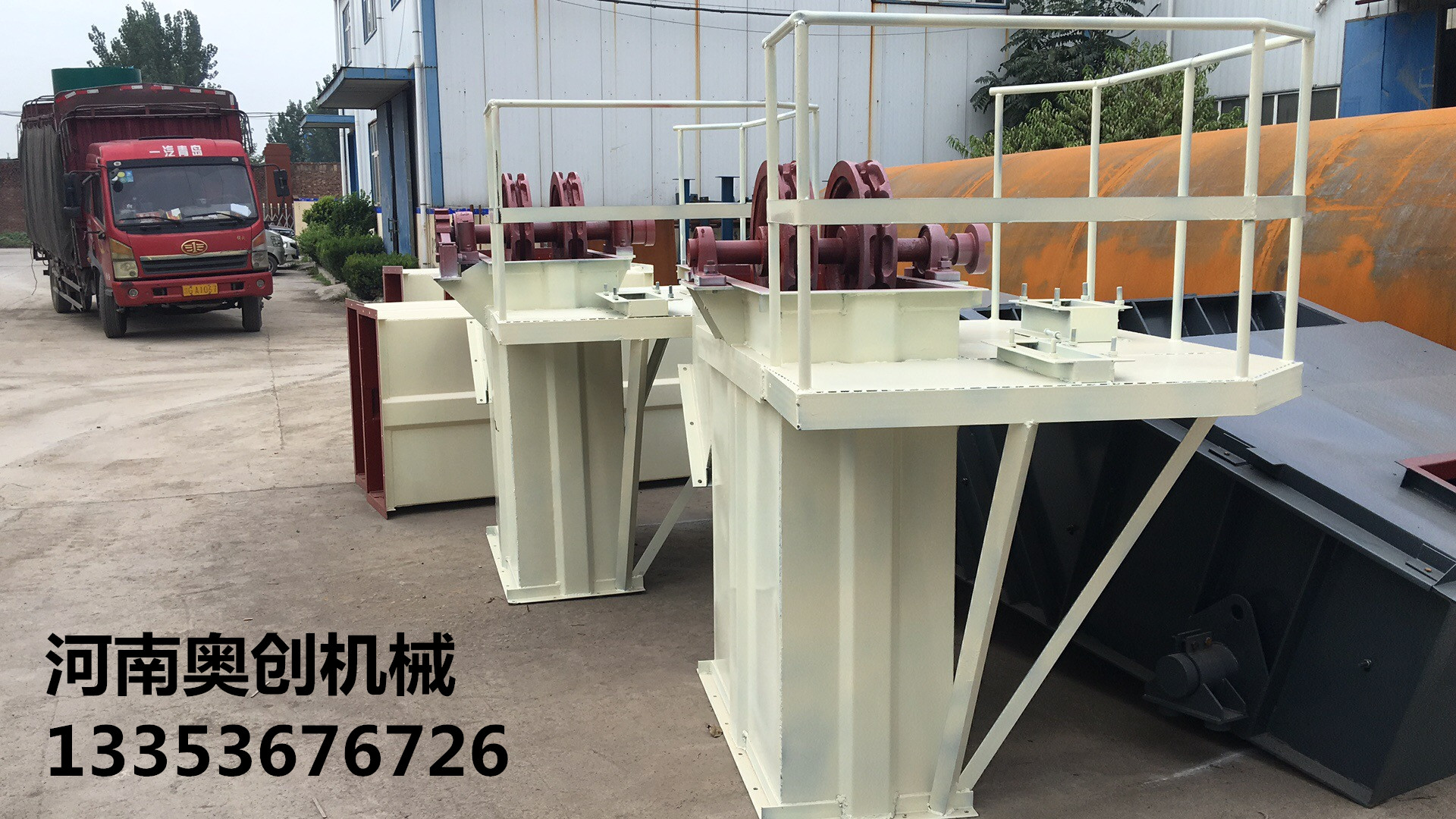

环链斗提机厂家展示

TH环链斗式提升机是一种大输送量的环链斗式提升机，采用离心或混合卸料，适用于输送堆积密度小于1.5t/立方的粉、粒状和小块物料的输送。

TH环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。

技术参数 / TECHNICAL PARAMETERS

型号		TH160		TH250		TH315		TH400		TH500		TH630		TH800		TH1000		TH1250
料斗型式		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
输送能力，m³/h		19	30	30	48	35	59	58	94	73	118	114	185	150	240	240	360	360	540
料斗	料斗容量(l)	1.2	1.9	3	4.8	3.75	6	5.9	9.5	9.3	15	14.6	23.6	24	38	38	60	60	95
	斗距(mm)	350		450		512				688				936		936		1001
链条	园钢直径 x节（mm)	φ12X45		φ18X64						φ22X86				φ24X86		φ24X86		φ28X92
	单链条破断强(KN)	≥170		≥320						≥480				≥560		≥560		≥660
料斗运动速度(m/s)		1.3		1.2		1.4				1.5				1.6		1.6		1.6
传动链轮转数(r/min)		62.5		46.8		42.5		37.6		35.8		31.8		30.5		30.5		28
输送物料的较大块(mm)		20		25		35		40		50		60		75		85		100

TH环链斗式提升机主要特点:

1.运行平稳、输送效率高。

2.料斗形式多，应优先选用。

3.适应性强、安装维修方便、寿命长。

4.整机体积小、转速高、确保快速均匀输送。

我公司生产的TH环链斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的TH环链斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

装卸料特征：间断布置料斗、利用挖取法装料、离心或混合式卸料。

可输送物料及块度：粉状、粒状及小块状的无磨琢性或半磨琢性的物料，如煤、水泥、砂、粘土、石块、化肥、粮食等，块度为40mm；

适用温度：物料温度可以较高，达250℃；

提升高度：可达40米；

输送量：35-365立方/h.

规格		TH315	TH400	TH500	TH630
输送量(m3/h)	中深斗	35	60	75	114
输送量(m3/h)	深斗	59	94	118	185
斗容(L)	中深斗	3.75	5.9	6.3	14.6
斗容(L)	深斗	6	9.5	15	23.6
斗距		512	512	688	688
链条类别		7环	7环	7环	7环
链条直径mm		18	18	22	22
链条节距mm		64	64	86	86
输送物料块度mm		40	40	60	60
较大提升高度m		40	40	40	40
