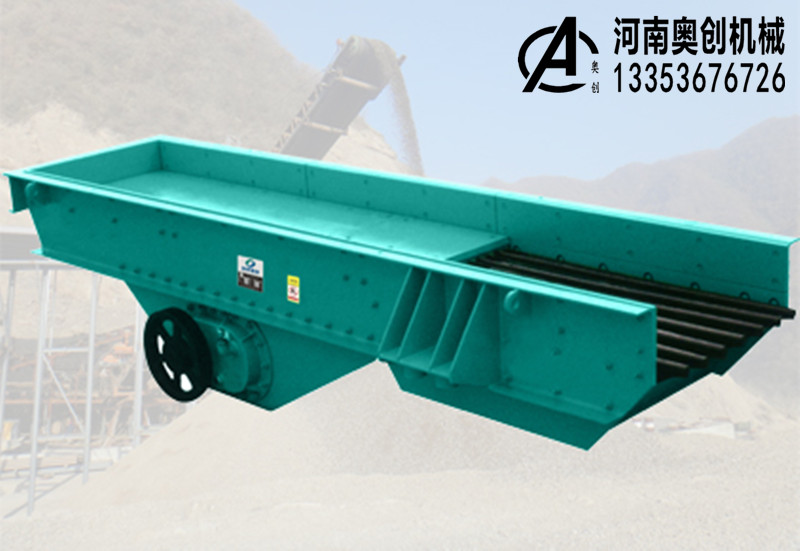

ZSW系列振动给料机 1 3 3 5 3 6 7 6 7 2 6

产品介绍：

ZSW系列振动给料机主要用于粗破破碎机前连续、均匀给料，同时可筛分细料。使破碎机能力增大。直线运动轨迹振动平衡特殊栅条设计，可防止物料堵塞，栅条间隙可调。可选装无极调速电机，便于控制给料量，无需频繁起动电机。

产能：96-560（t/d）

型号：ZSW-380×95-ZSW-600×130

范围：建筑、冶金、化工等行业

振动给料机

突出优势

（1）采用轴偏心振动产生激振力的原理设计，主要用于粗碎破碎机前给料；

（2）振动平稳，给料连续均匀，避免出现死机现象，延长设备使用寿命；

（3）在给料的同时，可预筛分细料，提高破碎效率；

（4）栅条间隙可调节，防止物料堵塞；

（5）可选装调速电机控制给料量，无需频繁启动电机。

工作原理

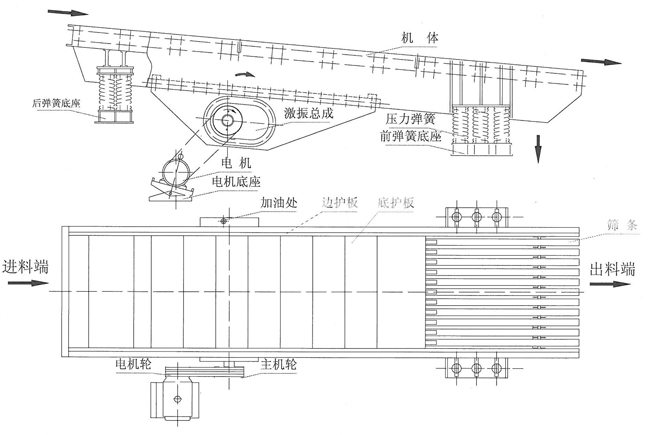

ZSW系列振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器是由两个特定位置的偏心轴以齿轮啮合组成，装配时必须使两齿轮按标记相啮合。通过电机驱动，使两偏心轴旋转，从而产生巨大的直线激振力，使机体在支承弹簧上做强制振动，物料则以此振动为动力，在料槽上滑动及抛掷运动，从而使物料前移而达到给料目的。当物料通过槽体上的筛条时，较小的物料可通过间隙而落下，可不经过下道破碎工序。

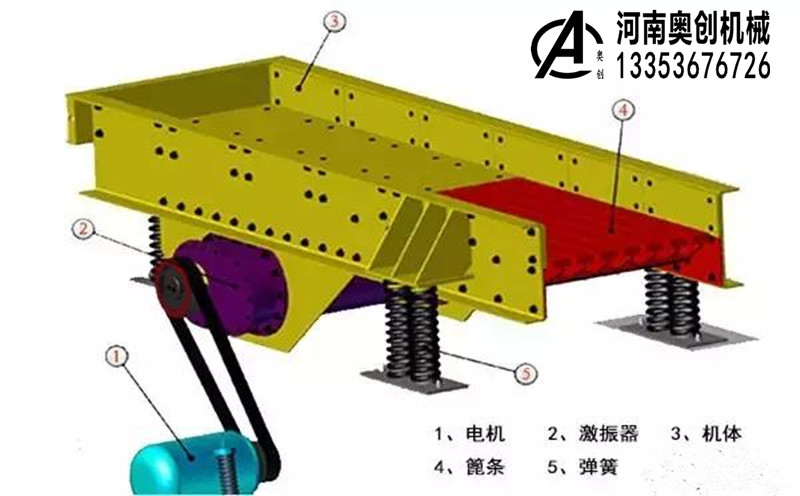

ZSW振动给料机主要由给料槽体、激振器、弹簧支座、传动装置等组成，主要结构特点是：

1、给料槽体：给料槽体是输送和给料部件，由钢板焊接而成，具有高的强度和刚度。
2、激振器：激振器是振动给料机的关键部件，由两根偏心轴(主、被动)和齿轮副组成；当传动装置带动其旋转时，在偏心轴离心惯性力的作用下，迫使槽体作周期性的振动。
3、弹簧支座：采用座式安装，选用钢制螺旋弹簧作为减振弹簧，工作可靠。使用寿命长。
4、传动装置：电机通过皮带传动带动偏心轴旋转，两者为柔性连接，传动平稳、可靠，并且减少了电机的冲击。

技术参数

型号规格	较大进料粒度（mm）	处理能力（t/h）	电机功率（kW）	料槽尺寸（mm）	重量（kg）
ZSW-380×95	500	96～160	11	3800×950	4082
ZSW-490×95	500	120～240	11	4200×950	5004
ZSW-490×110	580	120～280	15	4900×1100	5320
ZSW-590×110	600	200～350	22	5900×1100	6130
ZSW-600×130	750	400～560	22	6000×1300	7800
