脱水筛简介

脱水筛又称高频脱水筛，通过激振力改变了矿浆表面的水张力，浆水透过筛网成为筛下物，而微细物料被筛网阻隔形成滤层受振动力影响向前运动排出。脱水筛主要用于选矿行业的尾矿脱水、选煤厂的煤泥脱水、水洗石英砂脱水和陶瓷泥浆脱水，以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介和脱泥。

脱水筛工作原理

采用双电机驱动自同步技术，激振器通过绕性联轴器拖动，两组激振器作同步反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，从而形成单一的沿振动方向的激振力，其两轴相对于筛面有一倾角，在激振力作用下使筛箱做往复直线运动，物料在筛面上被抛起跳跃向前作直线运动，同时V型设计的筛面结构更佳的实现脱水效果。

脱水筛应用及参数

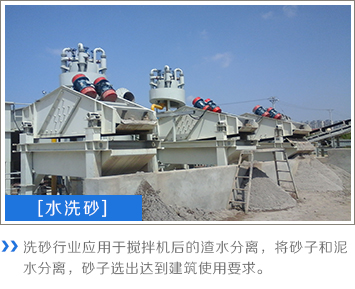

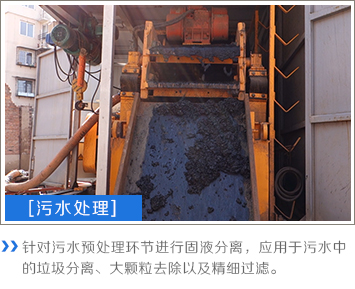

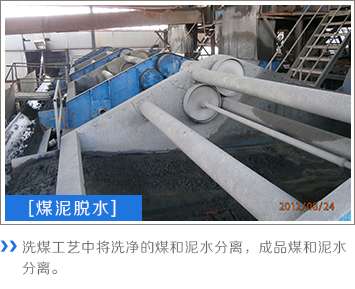

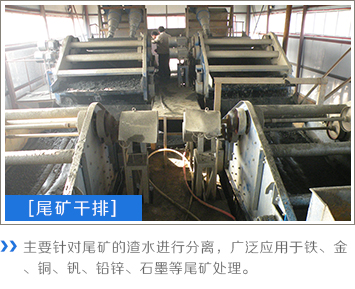

脱水筛应用行业

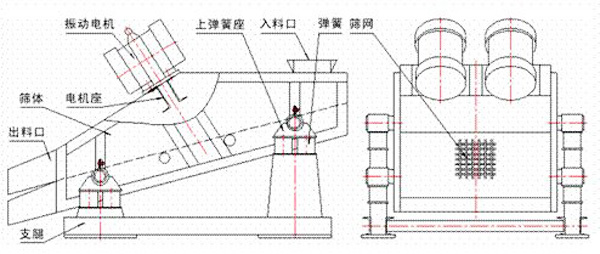

振动电机式脱水筛结图纸

脱水筛性能优势
1、高服脱水筛振动力采用普通电机带动激振器式，筛机整体铆接结构，更适合24小时连续生产；
2、筛面V型设计，脱水效率更高
(1)入料端背板45度倾角；
(2)主筛板为-5度倾角；
(3)筛网为高耐磨聚氨酯材质，筛孔尺寸可根据要求选择；
(4)脱水筛振幅2-6mm可调。
3、筛板模块化设计，更换方便，节约成本，筛板使用寿命长。

脱水筛是煤泥脱水筛作业的推荐设备，主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。用于选煤、选矿、化工、电力、制糖、制盐等部门中的细粒度干式、湿式筛分煤泥回收，压滤隔粗、过滤隔粗脱水、脱介、脱泥、结构合理、坚固耐用、噪音小、维修方便。

脱水筛结构图纸

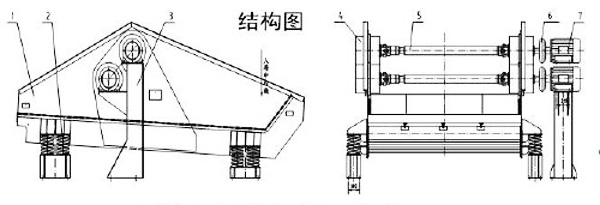

激振器式脱水筛结图纸

脱水筛技术参数：

奥创机械厂家提示：请通过正规渠道购买奥创机械产品，以保障您的合法权益！
24小时：1    8    9    3    7    3    1    2    4    6    6

1.当选用及订货时,应对筛子的布置方式,筛缝尺寸作出决定,未作确定时,按右式布置洒缝0.5毫米供货(电机位于料流方向的左侧或右侧)。
2.筛面倾角可在-2～10°内调整.选用其它角度,用户可自调整。
3.当采用强迫同步时,电机分左、右装、订货时须说明。
